开槽锁紧式圆柱轴套连接构件

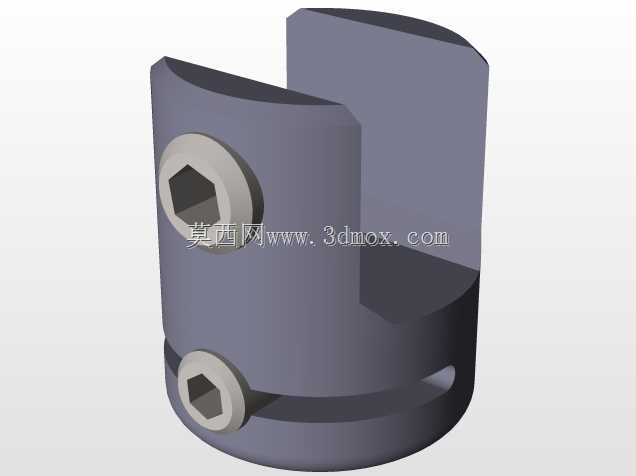

　　这类带侧开槽与径向紧定孔的圆柱套类零件，在轻工输送线、小型传动模组、非标自动化工位的轴系连接场景里十分常见，很多初次接触轴系设计的工程师容易忽略这类零件的实际适配边界，要么直接选标准光轴套靠过盈配合锁死，后期维护拆不下来，要么选开口过大的夹紧套导致同轴度偏差超差，反而影响传动稳定性。从实际使用场景来看，这类构件主要承担轴与轴上安装件的扭矩传递、轴向位置固定作用，不像普通键连接需要在轴上加工键槽削弱轴的强度，也不像顶丝直接抵在轴表面造成轴面压痕损伤，侧面的通槽设计让套体具备可控的弹性变形量，当两个径向的内六角紧定螺钉锁紧时，套体沿开槽位置均匀收缩，抱紧穿过内孔的转轴，抱紧力沿圆周方向均匀分布，不会出现单点顶丝造成的轴偏心问题。

　　设计这类零件的时候，首先要明确安装边界的几个核心尺寸：内孔直径要和适配的轴径保持基孔制间隙配合，单边间隙控制在0.02到0.05毫米之间，保证装配的时候能轻松套入轴上指定位置，不会因为间隙过大导致锁紧后出现同轴度偏差；外圆尺寸要匹配被连接件的安装孔，通常和被连接件的孔采用过渡配合，避免被连接件在套体外圆上出现径向窜动；套体的总高度要根据传递扭矩的大小核算，一般来说传递扭矩越大，套体和轴的接触长度就要越长，避免抱紧力不足出现打滑。侧面的开槽宽度不能随意设定，槽宽过大会导致套体锁紧时变形量过大，反复拆装后容易出现金属疲劳断裂，槽宽过小则会让套体的收缩量不足，无法提供足够的抱紧力，通常槽宽设置在1.5到3毫米之间，根据套体外径尺寸等比例调整，外径小于30毫米的套体槽宽取1.5到2毫米，外径在30到60毫米之间的套体槽宽取2到2.5毫米即可。

　　两个径向紧定螺钉的位置设计也有讲究，不能布置在同一条轴向直线上，要沿圆周方向错开一定角度，通常错开90度布置，让锁紧力从两个垂直方向作用在套体上，保证收缩均匀，同时紧定螺钉的螺纹孔深度要控制合理，不能钻透过薄的套壁，也不能深度不足导致螺钉拧入后无法提供足够的顶紧力，螺纹孔的位置要距离套体上下端面保留足够的距离，避免端面边缘因为螺纹孔的存在出现应力集中，在锁紧时出现开裂。套体下端的环形浅槽，很多人会误以为是加工失误留下的刀痕，实际上这个结构是为了避让安装位置的轴肩圆角，很多转轴的轴肩位置都会有工艺圆角，如果套体端面是完全平面，安装时会被轴肩圆角顶住，无法贴合到指定的轴向定位面，预留这个环形槽就能避开圆角干涉，保证套体安装到位。

　　在实际设备维护中，这类零件的优势十分明显，当需要调整轴上零件的轴向位置时，只需要松开两个紧定螺钉，就能沿着轴的方向滑动套体调整位置，调整到位后重新锁紧即可，不需要像过盈配合的轴套那样借助拉马拆卸，也不会像键连接那样需要对准键槽才能装配，非常适合需要频繁调整工位位置的非标设备。在选型建模的时候，还要注意套体的材质匹配，常规工况下用45号钢做调质处理就能满足强度要求，锁紧变形时不会出现脆裂，如果是在有腐蚀的工况下使用，可以换成304不锈钢材质，但要注意不锈钢的弹性变形量比碳钢稍差，开槽宽度要适当放大0.2到0.3毫米，保证足够的收缩量。建模过程中要特别注意开槽的两端要做微小的圆角过渡，避免应力集中在槽的端部，因为每次锁紧和松开的过程中，槽端都是应力最大的位置，如果是尖锐直角，反复拆装几次后就容易从槽端出现裂纹，最终导致套体断裂失效。另外内孔和外圆的同轴度公差要控制在0.02毫米以内，否则锁紧后会导致被连接的零件出现径向跳动，影响整个传动系统的运转平稳性，比如用在同步带轮的连接时，同轴度超差会导致同步带运行时出现跑偏、带齿磨损加快的问题。
