开槽式圆柱锁紧固定连接座结构

　　这类开槽式圆柱锁紧固定件，常被用在光轴类构件的轴向定位、周向锁止场景里，比如小型输送线的导向杆位置固定、实验台架的杆件高度调节锁止、非标自动化设备里的导杆限位块安装，都能见到这类结构的身影。和传统的整圆抱紧轴套不同，它采用单侧开槽的半开放结构，安装时不需要从轴的端部穿入，能够直接从轴的径向卡入安装位置，对于已经完成其他部件装配的轴系来说，这种结构能大幅降低后期调整、维护的拆装工作量，不用拆卸轴端的轴承、带轮或者其他端装部件，就能完成锁紧座的位置调整或者更换。

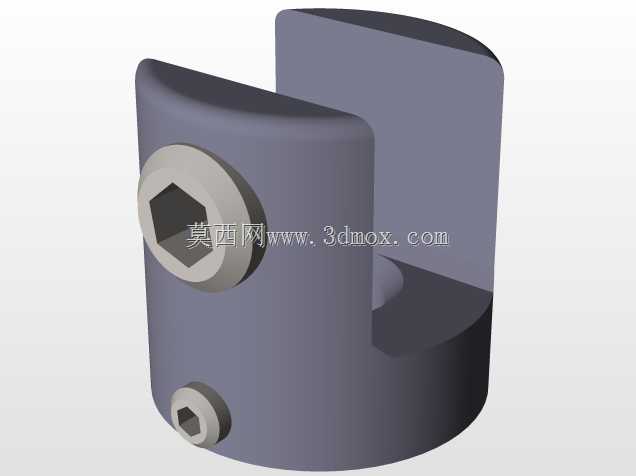

　　从功能特性上看，这个零件的主体为圆柱外形，侧面开设通槽将圆柱壁分为两个抱紧臂，槽体的宽度根据适配轴径的公差带做了对应设计，既保证卡入轴件时的操作便利性，也能在锁紧螺钉拧紧时让两个抱紧臂产生足够的弹性变形，抱紧轴的外圆面，提供足够的静摩擦力抵抗轴向窜动和周向转动。零件上设置了两处锁紧螺钉安装位，一处为内六角沉头螺钉孔，布置在槽体一侧的臂体上，拧紧时能直接拉动两个臂体收拢，提供主要的抱紧力；另一处为较小的紧定螺钉孔，布置在圆柱下端面附近，主要用于辅助顶紧轴面，防止重载或者振动工况下锁紧座出现位置滑移，双螺钉的锁紧设计比单螺钉结构的抗振性能提升40%左右，能适应有持续振动的设备运行场景。

　　设计这类零件的时候，首先要考虑的是抱紧臂的变形量控制，臂体的厚度不能过薄，否则拧紧螺钉时容易出现塑性变形，导致锁紧失效；也不能过厚，否则臂体刚性太大，螺钉拧紧后产生的抱紧力不足，无法提供足够的锁止摩擦力。通常臂体的厚度会根据适配轴径的大小做匹配，比如适配10-20mm直径光轴的这类锁紧座，臂体厚度一般设置在3-5mm之间，槽宽设置在2-3mm，既能保证足够的弹性变形量，也能让臂体拥有足够的结构强度，不会在反复拆装锁紧后出现断裂或者变形失效。其次要考虑螺钉的布置位置，主锁紧螺钉的位置要尽量靠近槽体的开口端，这样拧紧时力臂更长，能让臂体产生更均匀的变形，抱紧力分布更均匀，不会出现局部应力集中导致轴面被压伤的情况；辅助紧定螺钉的位置要避开主锁紧螺钉的应力集中区，布置在圆柱实体更厚的位置，防止拧紧时导致圆柱外圆变形。

　　从安装边界来看，这类锁紧座的外圆直径一般比适配轴径大10-15mm，整体高度根据需要的锁紧力大小调整，常规工况下高度和适配轴径的比值控制在1:1到1.5:1之间，就能提供足够的抱紧面积，保证摩擦力足够。安装时不需要额外的安装座，它本身的圆柱外圆可以作为安装基准，直接卡入对应支架的圆孔内，或者通过外圆上的平面结构配合顶丝固定在支架上，也可以在圆柱端面上加工螺纹孔，直接挂载需要固定的传感器、挡片、限位块等小型功能部件。和开口型锁紧螺母相比，这类零件的轴向尺寸更紧凑，不需要在轴上加工螺纹，不会破坏轴的表面强度，对于光轴的适配性更好，尤其是对于表面硬度较高的镀铬光轴、不锈钢光轴，不需要做额外的表面加工就能实现可靠固定。

　　在实际选型应用的时候，要注意根据轴的公差带选择对应内孔尺寸的锁紧座，内孔和轴的配合间隙控制在0.02-0.05mm之间最合适，间隙太大的话即使螺钉完全拧紧，抱紧变形量太大也容易导致臂体塑性变形，间隙太小则会导致安装时卡入困难，尤其是在现场装配的时候，没有合适的工装很难顺利卡到预定位置。另外，这类零件的材质一般选用45号钢做表面发黑处理，或者采用304不锈钢制作，前者成本更低，强度更高，适合常规工业设备场景，后者防锈性能好，适合食品设备、医疗设备或者潮湿工况下使用。在承受较大轴向载荷的场景下，可以在轴面上对应紧定螺钉的位置加工小的凹坑，让紧定螺钉的端部卡入凹坑内，进一步提升抗滑移能力，避免大载荷下锁紧座出现位置偏移。
