重载包胶滚轮行走轮结构设计

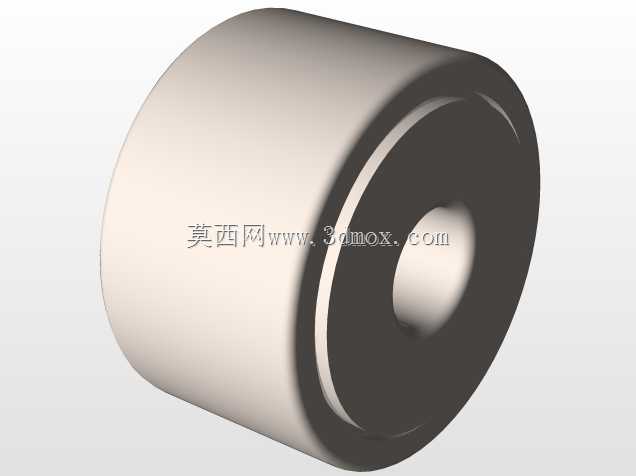

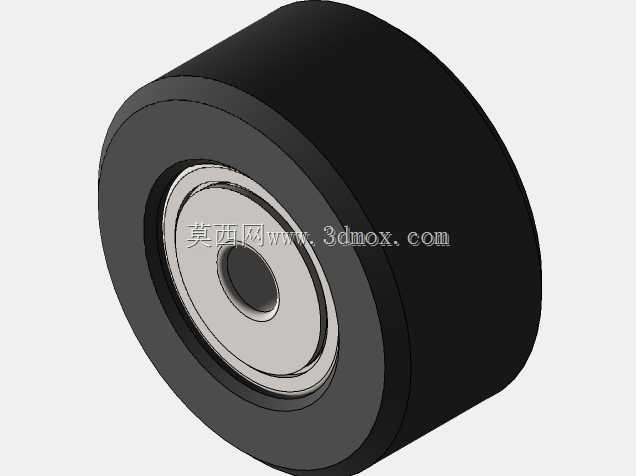

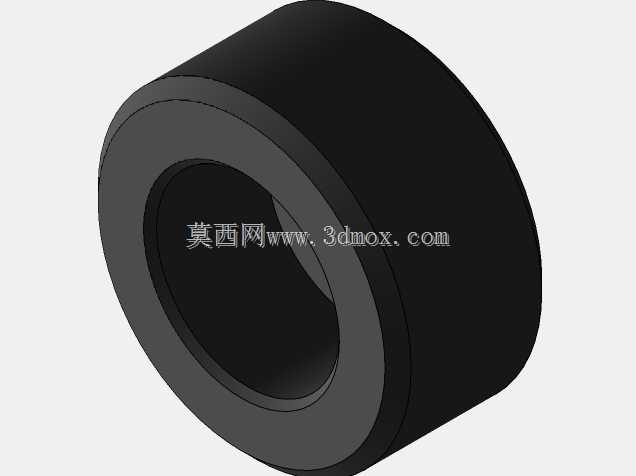

　　这款包胶行走轮的结构设计，核心围绕重载低速移动场景的使用需求展开，在车间物料转运拖车、甲板移动作业平台、可伸缩输送线端部位移机构这类场景中，这类轮组是承担设备整体承重、实现平稳位移的核心部件。从结构分层来看，外层采用高厚度的黑色弹性包覆层，材质选用邵氏硬度适中的耐磨橡胶配方，接触地面时可通过自身微量形变抵消铺装路面的微小凸起、焊缝台阶带来的振动冲击，避免移动过程中设备上搭载的精密工装、易碎物料出现颠簸移位，同时包覆层的摩擦系数经过匹配调校，在环氧地坪、钢板甲板、水磨石地面等常见工业场地表面都能提供足够附着力，启动和制动时不会出现打滑空转的问题。中间层为高强度金属轮芯，采用一体车削成型的钢结构，承担径向承重的核心载荷，

　　轮芯的外圈设置有定位台阶，包覆层硫化粘接时可嵌入台阶槽内，避免长时间承重滚动后包覆层与轮芯出现脱层、相对滑移的故障。中心部位设置有双列深沟球轴承安装位，轴承内圈与固定轮轴配合，将轮体转动时的滑动摩擦转化为滚动摩擦，大幅降低移动时的推行阻力，轴承位两侧预留有密封挡圈的安装槽，可加装骨架油封或防尘盖，阻挡车间内的金属碎屑、粉尘、水汽进入轴承滚道，延长轴承的维护周期与使用寿命。设计过程中优先考虑了安装边界的适配性，轮体的总宽度、中心安装孔的孔径、轮芯端面的安装距都按照通用工业脚轮的安装尺寸规范做了匹配，可直接替换同规格的现有脚轮，不需要对设备的安装支架做额外改孔加工。轮体的外径选型兼顾了越障能力与安装高度限制，

　　外径尺寸足够跨过车间地面常见的5mm以下电缆槽盖板缝隙、地面伸缩缝台阶，同时整体安装高度不会过高，避免设备整体重心抬升带来的侧翻风险。在受力结构校核上，轮芯的壁厚经过载荷验算，在额定承重工况下轮芯的径向变形量控制在弹性形变范围内，不会出现塑性变形导致轮体转动卡滞；包覆层的厚度设计既保证了足够的缓冲吸震能力，也避免过厚导致承重时形变量过大、滚动阻力陡增的问题。中心轴承的选型按照额定动载荷1.5倍的安全系数匹配，可承受日常使用中频繁启动、制动带来的瞬时冲击载荷，不会出现轴承提前点蚀失效的问题。这类轮组在实际使用中，除了直线行走的场景，也可配合转向支架实现万向转向功能，适配不同设备的移动需求，比如在可伸缩的作业平台上，

　　这类轮组安装在伸缩段的底部，在平台伸出时承担端部的承重，保证伸缩过程平稳无卡滞；在短途物料转运拖车上，四个同规格轮组配合使用，可承载数倍于轮组额定载荷的物料，在平整厂区路面实现灵活转运。设计时还考虑了维护便利性，轮体的中心孔为通孔设计，轮轴拆卸时可直接从一侧敲出，不需要专用拉马工具，更换轴承或者更换整个轮体的操作都十分简便，适合车间一线维护人员快速检修更换，减少设备停机等待时间。包覆层的橡胶配方还添加了抗老化助剂，在户外甲板场景使用时，可耐受紫外线照射、轻度盐雾腐蚀，不会短时间内出现橡胶开裂、硬化失去弹性的问题，适配户外作业的使用环境。轮体的所有金属部件表面都做了发黑防锈处理，在潮湿的车间环境或者户外露天场景下，不会轻易出现锈蚀卡死的问题，保证转动部件长期活动顺畅。
