这类带外齿结构的飞轮,常集成在中小功率内燃机的动力输出端,和启动电机的驱动齿轮直接啮合,承担发动机启动阶段的动力传递,同时在曲轴运转过程中储存做功行程的动能,抵消进气、压缩、排气行程的阻力波动,让曲轴输出的转速更平稳,避免出现怠速抖动、动力输出断档的问题。不少小型发电机组、农用动力机械的动力端也会采用同结构飞轮,靠自身较大的转动惯量平抑负载突变带来的转速波动,比如发电机接入大功率用电设备瞬间,飞轮释放储存的动能弥补发动机的动力响应延迟,避免转速骤降导致的电压不稳。

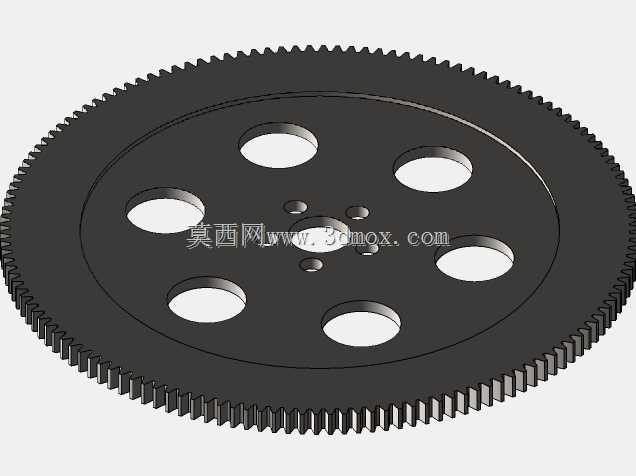

从结构设计来看,外齿采用渐开线齿形,齿顶圆、齿根圆的径向跳动公差控制在0.05mm以内,保证和启动齿轮啮合时不会出现卡滞、打齿的问题,齿面做了发黑处理提升耐磨性能,反复启停啮合也不会过早出现齿面磨损。盘体上均匀分布的六个圆形减重孔,是在保证整体结构强度、转动惯量满足设计要求的前提下做的轻量化处理,六个孔沿圆周方向等角度排布,不会破坏飞轮整体的动平衡精度,同时能减少飞轮旋转过程中的风阻损耗,也方便装配时的吊装、对位操作。盘体中心区域的安装位设置了多个定位小孔,和曲轴输出端的法兰定位销一一对应,装配时能快速找准周向位置,保证飞轮和曲轴的同轴度,避免高速旋转时出现偏心振动。
设计这类飞轮时,首先要根据配套动力的缸数、排量、额定转速计算所需的转动惯量,转动惯量过小无法起到稳速效果,过大则会增加发动机的加速负载,提升不必要的能耗。确定转动惯量后再反推飞轮的外径、盘体厚度,外齿的模数、齿数要匹配配套启动电机的齿轮参数,保证啮合重合度在1.2以上,启动过程中至少有一对轮齿处于啮合状态,避免出现滑齿。减重孔的直径、排布位置需要经过有限元强度校核,确保飞轮在最高额定转速1.2倍的超速测试下,盘体不会出现应力集中导致的开裂,同时减重孔的边缘要做倒钝处理,避免应力集中点的产生。
安装边界方面,这类飞轮的轴向定位面是中心区域的法兰贴合面,贴合面的平面度公差要求在0.02mm以内,装配时和曲轴法兰完全贴合后再按对角顺序拧紧固定螺栓,螺栓的预紧力要符合设计扭矩要求,避免运转过程中出现螺栓松动。飞轮的轴向厚度要匹配离合器总成的安装空间,保证离合器压盘装配后有足够的压紧行程,外齿圈的径向位置要和启动电机的伸出轴中心距匹配,中心距偏差控制在±0.1mm以内,保证齿轮啮合的侧隙处于合理范围,侧隙过小会导致啮合卡滞、齿面磨损加剧,侧隙过大则会出现启动打齿、异响的问题。做动平衡校正时,允许的剩余不平衡量要控制在G6.3等级以内,对于高速运转的动力配套场景,平衡精度还要进一步提升到G2.5等级,避免高速旋转时的振动传递到整机,影响其他零部件的使用寿命。不少同类型飞轮在盘体边缘还会刻有正时标记,和发动机壳体上的标记对齐时,对应一缸活塞处于上止点位置,方便装配、维修时调整点火正时或者气门间隙,不需要额外拆解其他部件就能快速完成正时校准。
