啮合式正齿轮传动组件结构设计

　　这套正齿轮传动组件，是机械传动系统里应用极广的基础动力传递单元，日常在轻工输送线、小型机床进给机构、农用机械动力分配模块、自动化设备的同步传动工位都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，不会像带传动那样出现打滑丢转的问题，传动效率能稳定维持在较高区间，适合对传动比精度有要求的中低负载工况。

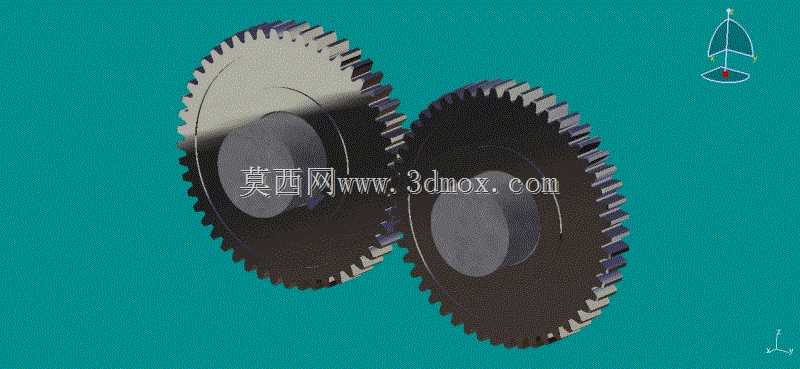

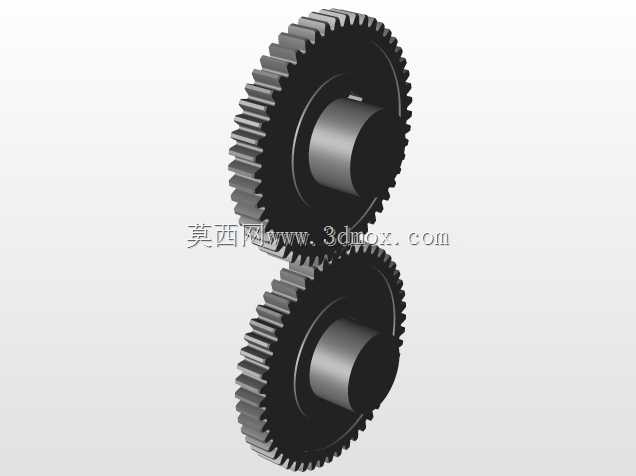

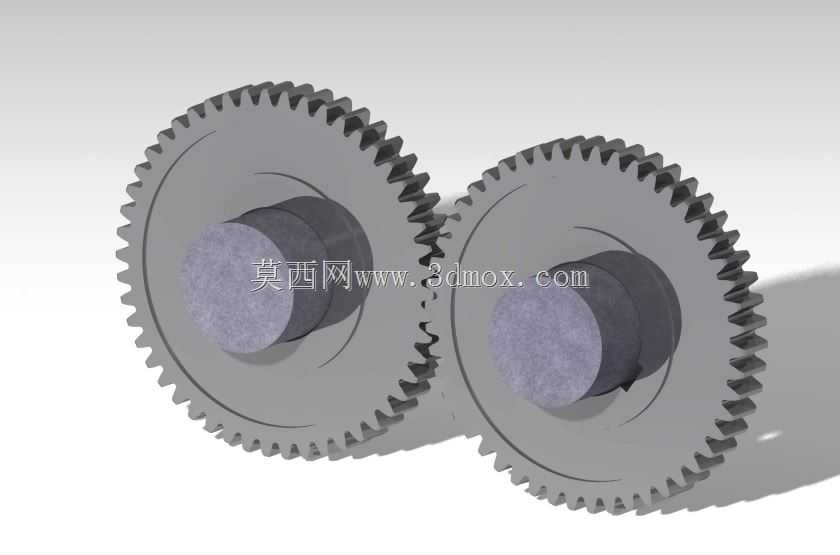

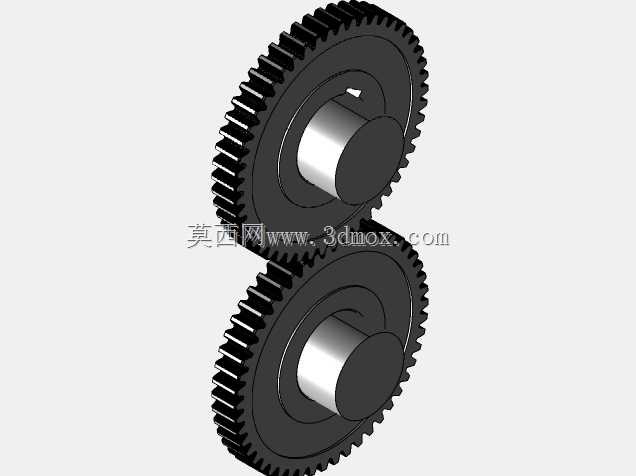

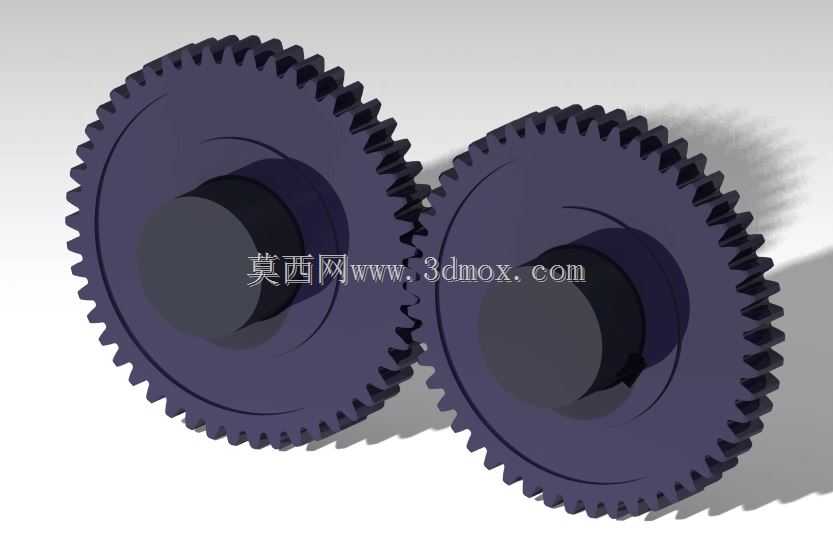

　　从实际使用场景来看，这类双齿轮啮合的总成结构，多数时候是作为设备传动链的一级减速或者等速传动单元使用，比如小型包装设备的辊筒同步驱动、非标自动化设备的工位转台动力传递、教学演示用的传动原理实训台，都能直接套用这类成熟的啮合结构，不需要从零开始推导齿形参数，能大幅缩短结构设计的周期。设计这套组件的时候，首先要确定的是两轴的中心距边界，这直接决定了齿轮的分度圆直径参数，齿顶圆不能超出安装腔的内壁预留间隙，不然运转时会出现齿顶蹭壳的问题，一般齿顶和腔体内壁要预留至少0.5倍模数的安全间隙，避免加工误差、装配同轴度偏差带来的运动干涉。

　　齿形部分采用的是标准渐开线直齿结构，这种齿形的优势是加工难度低，不管是滚齿、插齿还是线切割加工都能获得较高的齿形精度，装配时不需要像斜齿轮那样调整轴向啮合位置，对安装工人的技术要求更低，后期维护更换备件也更方便，不需要做复杂的轴向定位调整。两个齿轮的啮合侧隙是设计时重点控制的参数，侧隙太小会导致运转卡滞、齿面磨损加快，侧隙太大则会出现传动回程误差，影响需要正反转切换的工位定位精度，一般常温工况下，侧隙控制在0.02到0.05倍模数区间就能兼顾运转顺畅度和传动精度。

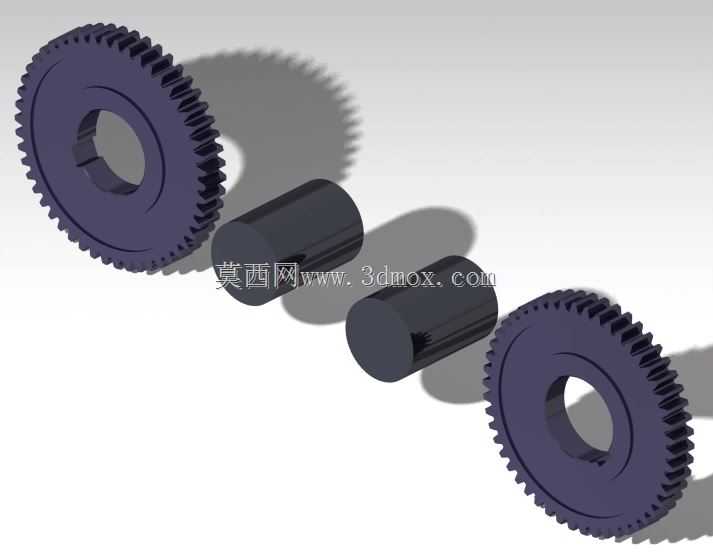

　　从安装边界来看，每个齿轮的中心轮毂部分都做了与传动轴配合的通孔设计，孔的公差带选用基孔制过渡配合，既能保证和轴的周向固定不打滑，又不会因为过盈量太大导致装配时压装困难，轮毂端面预留了键槽位置，用来安装平键传递扭矩，避免齿轮和轴之间出现相对转动。齿轮的辐板部分采用了等厚度阶梯结构，在保证轮体结构强度的前提下尽可能减轻整体重量，降低运转时的转动惯量，让设备启动、停机的响应速度更快，也能减少轴端的径向负载，延长支撑轴承的使用寿命。

　　实际选型使用的时候，要先核算传动端的额定负载，确认齿面接触强度和齿根弯曲强度满足工况要求，不能直接照搬参数用到重载冲击的场景里，比如冲压设备的主传动、重型输送机的动力端就不适合用这类常规正齿轮结构，容易出现断齿、齿面点蚀的问题。装配时要保证两个齿轮的轴线平行度偏差在允许范围内，如果轴线出现偏斜，会导致齿面接触面积变小，局部应力集中，短时间内就会出现齿面异常磨损，运转时还会产生不均匀的啮合噪音。日常维护时只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，延长组件的整体使用寿命，不需要做复杂的日常保养，对使用场景的维护条件要求很低，不管是工厂车间还是户外的简易农用设备都能适配。

　　这套结构的建模过程里，齿形的渐开线生成是核心环节，要严格按照模数、齿数、压力角的参数生成准确的齿廓曲线，不能用近似圆弧代替渐开线，不然实际加工出来的齿轮啮合时会出现卡滞、传动不平稳的问题，齿根部分做了标准的圆角过渡，避免应力集中导致的齿根断裂，轮齿的端面倒角也做了规范处理，去除加工毛刺的同时，也能避免装配时齿端磕碰损伤，影响啮合精度。
