汽车后方主轴转向节结构三维设计

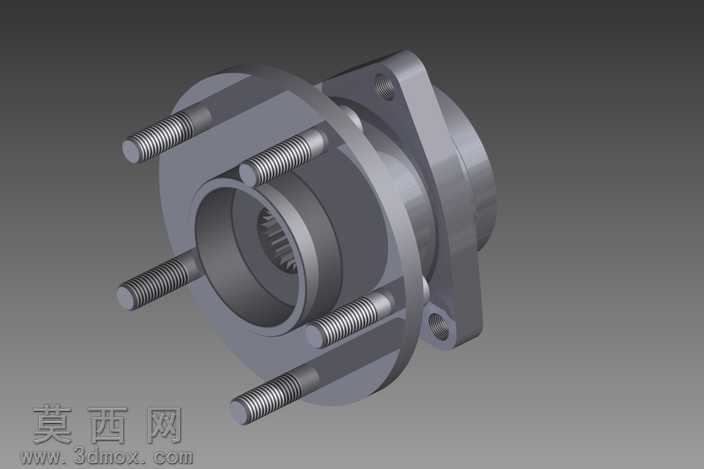

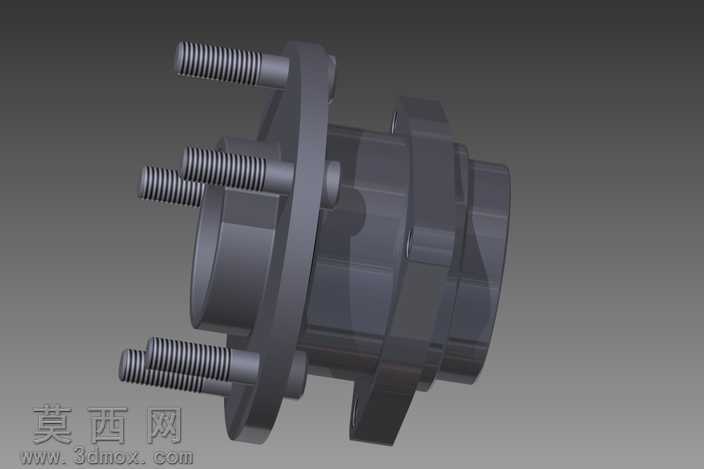

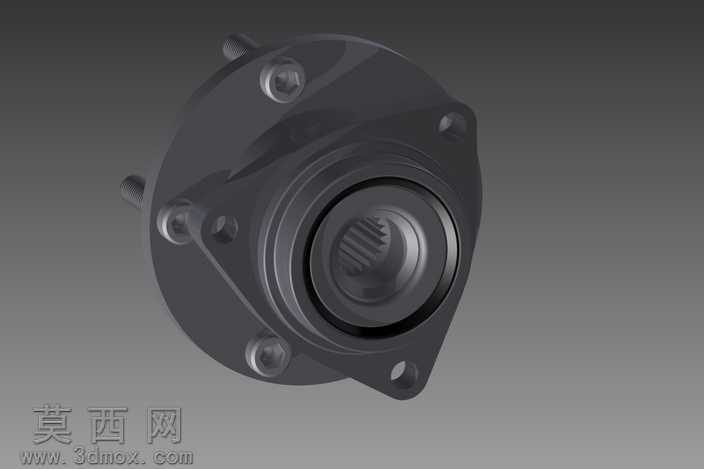

本作品为汽车底盘后方主轴配套的转向节连接结构，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循汽车底盘零部件的设计规范，从基础回转体特征入手，先构建转向节的主体基座轮廓，通过拉伸、切除命令完成法兰安装面的成型，精准预留五个轮毂螺栓的安装通孔，孔位排布匹配标准轮毂螺栓的分布圆参数，保证后续装配的同轴度要求。建模过程中对中心花键孔采用扫掠切除方式完成内齿成型，每一个齿形的参数都参照汽车传动花键的标准模数设定，确保与主轴外花键的啮合精度，避免传动过程中出现旷量。主体结构上的安装支耳采用加强筋过渡设计，在支耳与主体基座的衔接处做了圆角过渡处理，既优化了应力分布，也避免了实际生产中铸造环节的应力集中问题。渲染阶段采用金属哑光铸铁材质，还原转向节实际生产所用的球墨铸铁材质质感，对螺栓外露部分做了镀锌亮面金属材质区分，通过环境光遮蔽效果突出结构的层次感，清晰展现各部分的装配关系。设计过程中充分考虑转向节的承载需求，对法兰盘厚度、支耳安装孔的位置精度都做了参数化约束，可根据不同车型的轮距参数快速调整对应尺寸，适配不同规格的后轮转向承载需求。整体结构集成了轮毂安装、主轴传动连接、转向支臂固定的多重功能，各安装面的平面度、孔位同轴度都在建模时做了几何公差约束，确保模型可直接导出用于后续的工程图生成、有限元受力分析以及生产加工参考，完整还原了实车转向节的结构细节，不存在特征缺失或者装配干涉的问题。
