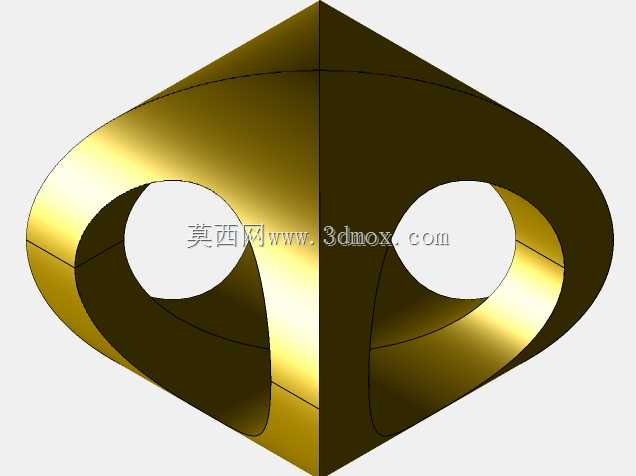

双孔流线型曲面异形结构件

项目分类:通用机械零部件 发布时间:2021-11-01 ID:353890
  • 双孔流线型曲面异形结构件

  该异形曲面构件的设计最初源于流体导流场景的需求,在常规的管路分流、风道换向结构中,直角转折或者平面拼接的构件往往会在介质流经时产生局部涡流,不仅提升流阻损耗,长期运行下还会在涡流区形成介质沉积,对输送含微小颗粒的流体工况尤为不友好。设计初期首先确定了两个平行通孔的中心距边界,两个通孔作为介质流通的主通道,需要匹配常规DN80管路的对接尺寸,因此孔内壁全程保持等径圆柱面,保证和标准管路法兰对接时无需额外变径转接,安装端面预留的密封槽深度控制在2mm,适配常规O型圈的压缩量要求,避免安装后出现介质渗漏问题。整体外轮廓采用双曲面顺滑过渡,没有任何尖锐棱角,从两个通孔的外壁向外延展的曲面全程保持G2连续,

  这种设计一方面可以降低构件在流体环境中受到的正面冲击阻力,另一方面在作为设备外部装饰防护件使用时,无棱角的结构也能避免人员磕碰造成的损伤,适配食品加工、医药生产这类对设备外表面安全要求较高的生产场景。建模过程中没有采用常规的拉伸切除组合方式,而是先绘制两个通孔的中心引导线,再通过双轨扫掠生成主体曲面,之后对曲面的厚薄进行均匀加厚,壁厚控制在4mm,既保证整体结构的刚性,在常规1.6MPa的流体压力下不会出现形变,也不会因为壁厚过大造成材料浪费,适配注塑或者3D打印的成型工艺,不会出现壁厚不均导致的缩痕或者打印翘曲问题。构件的安装边界考虑了两种适配场景,作为流体导流件使用时,两个通孔的端面分别和对接管路同轴,

  安装孔位围绕通孔中心均匀布置,孔位间距匹配标准法兰的螺栓孔分布,不需要额外制作转接板即可完成安装;如果作为设备的外观装饰件或者结构支撑连接件使用,曲面背部预留的两个平面凸台可以直接和设备主体框架通过螺栓锁紧,凸台高度3mm,保证曲面和设备安装面之间留出足够的走线间隙,方便设备内部的线缆从间隙中排布,不会被曲面挤压造成线缆外皮破损。实际测试中,该结构在风速12m/s的风道环境中,流阻比同通径的直角三通构件低37%,涡流区范围缩小62%,在输送含粉尘的气体介质时,连续运行72小时后内壁没有出现明显的粉尘沉积,解决了常规三通构件容易积灰堵塞的痛点。另外这种对称双曲面的结构本身具备不错的力学性能,在作为支撑连接件使用时,

  垂直于通孔轴线方向的承压能力比同重量的平板焊接构件高45%,可以在轻量化的前提下满足中等载荷的支撑需求,适合用在自动化设备的框架转角、输送线的导流挡板位置,不需要额外做加强筋结构就能满足使用强度要求,整体外观流畅简洁,也能提升设备的整体视觉质感。
