非对称型材焊接承载机架结构设计

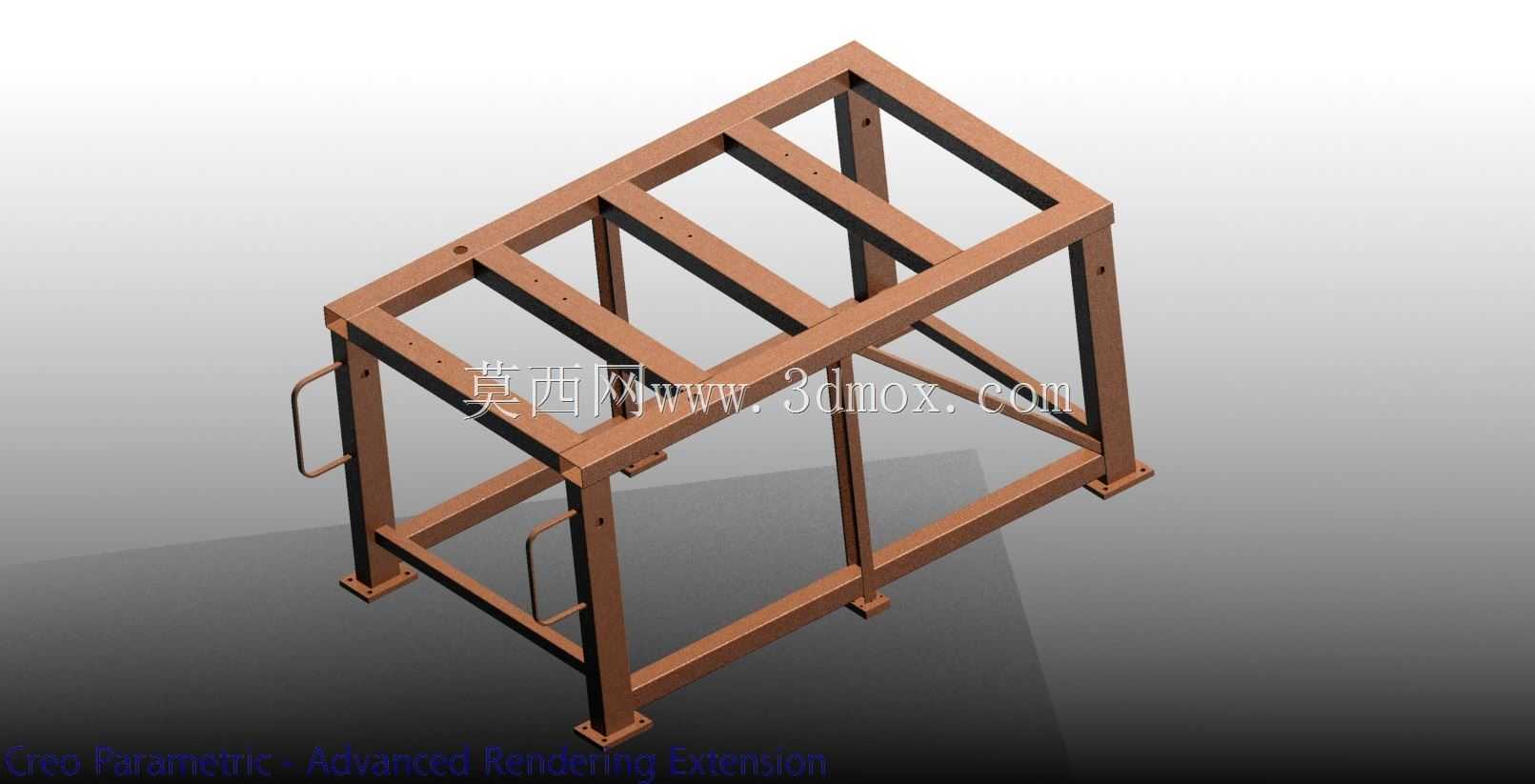

　　在车间小型工位承载、轻型设备配套支撑的场景中，这类型材焊接机架的应用覆盖了从工装工位台、小型设备机座到物料中转承托架的多个细分环节，不同于标准化铝型材拼装机架的统一对称结构，这款焊接机架在接头设计上做了差异化处理，刻意保留了经过工艺验证的非对称接头形式，反而更贴合实际生产中焊接作业的工艺落地逻辑。从实际用途来看，这类机架主要承担上部载荷的均匀传递功能，上部的多根横向型材构成的格栅式承托面，可以直接固定小型加工设备的底板、工装夹具的安装板，或是作为物料周转的承托平台，两侧设置的金属扶手既可以满足短距离人工推移移位的操作需求，也能在机架吊装转运时作为辅助受力点位，避免焊接主框架直接受侧向吊装力产生形变。

　　设计思路上没有刻意追求结构的完全对称，而是结合实际焊接工艺的可行性，在不同受力节点采用了适配的接头形式：部分受力较大的立柱与横梁衔接位置，采用了满焊的斜撑加强结构，抵消上部载荷带来的框架扭转变形趋势；部分仅承担定位功能的横纵梁衔接处，采用了间断焊的接头形式，在保证框架整体刚性的前提下减少焊接热输入带来的型材变形量，毕竟型材焊接过程中，热影响区的形变是结构设计阶段必须提前考量的因素，完全对称的接头设计往往会忽略不同位置焊缝收缩量的差异，反而会导致焊后框架出现对角偏差、安装面平面度超差的问题。从安装边界来看，机架底部设置的四个带安装孔的方形脚座，是整个机架与地面或下部基础连接的核心点位，脚座的开孔尺寸适配常规的膨胀螺栓固定规格，

　　安装时需要保证四个脚座的共面度误差控制在合理范围内，避免上部承托面出现倾斜；机架的整体宽度适配常规车间人行通道的通行宽度，不会因为机架过宽影响车间物流通行，高度则匹配操作人员站立作业的舒适高度，不需要额外垫高就能满足工位作业的人机工程要求。外形尺寸的设定上，上部承托格栅的梁间距经过匹配计算，既可以承托大尺寸的平板类工件，也不会因为梁间距过大导致小尺寸工件放置时出现卡滞、掉落的问题，框架的立柱采用了加厚的矩形型材，相比同规格的角钢结构，矩形型材的抗扭截面系数更高，在承受偏载时的形变量更小，更适合车间内经常出现偏载放置工件、设备的实际使用场景。框架侧面的斜撑布置没有采用对称式的X型撑，而是根据实际受力的偏载方向设置在受力更大的一侧，

　　这种非对称的设计反而让机架的整体刚性分配更贴合实际载荷分布，不会出现局部刚性过剩、局部刚性不足的问题，毕竟实际生产中很少有设备或工件会完全均匀居中放置在机架上，偏载是常态，设计阶段就考虑偏载工况的结构强化，比追求视觉上的对称更有工程实际意义。焊接接头的差异化设计还考虑了后续的维护便利性，部分易受碰撞的位置采用了外包式的接头形式，即使受到外力碰撞出现局部变形，也可以直接切割更换局部型材，不会影响整个框架的主体结构；扶手与立柱的连接位置采用了周向满焊，保证扶手在承受推移力时不会出现焊缝开裂的问题，毕竟车间内推移机架时往往会出现单侧受力的情况，扶手的焊接强度直接关系到移位作业的安全性。
