SolidWorks静力学分析真实比例变形动画演示

　　在常规结构有限元仿真后处理环节，不少工程师都会遇到变形结果显示夸张的问题——为了让微小变形更直观，软件默认会将位移结果放大数倍甚至数十倍，虽然便于观察变形趋势，但很容易让非技术人员甚至部分刚入行的设计人员误判结构实际变形量，以为构件在载荷下会出现肉眼可见的大幅弯折，进而对结构刚度产生不必要的担忧，或是错误调整结构尺寸造成材料浪费。这个演示内容正是针对这一实际工程痛点，展示如何在仿真环境中还原结构受载后的真实比例变形效果，让仿真结果的呈现更贴合实际工况。

　　从应用场景来看，这类真实比例的变形动画多用于结构设计评审环节，尤其是面向非仿真专业的项目决策人员做方案汇报时，不需要额外解释变形缩放系数的概念，直接通过1:1比例的动画展示构件在额定载荷下的实际位移量，既能清晰呈现应力集中的分布位置，也能让观看者直观了解结构的刚度表现，避免因变形显示夸张造成的方案误判。在产品交付给客户做技术说明时，真实比例的动画也比夸张变形的演示更有说服力，能让客户清晰了解产品在额定工作载荷下的实际形变状态，减少不必要的沟通成本。

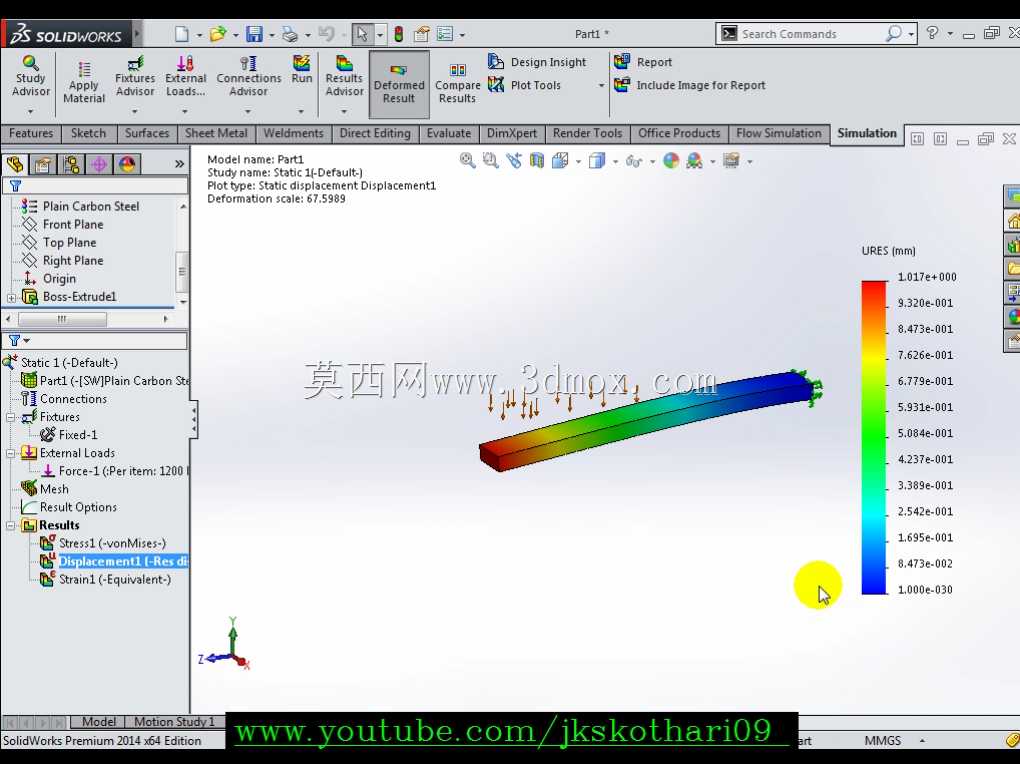

　　从功能特性来看，这个演示的核心是切换仿真结果的变形显示模式，关闭软件默认的自动变形缩放，将位移比例设置为1:1，还原结构受载后的真实形变状态。动画中可以清晰看到，普通碳钢材质的梁类构件在端部固定、中部施加额定载荷的工况下，实际变形量非常微小，远没有默认缩放状态下显示的大弯折幅度，配合右侧的位移云图色标，可以精准读取不同位置的实际位移数值，对应应力云图的色彩分布，还能同步观察应力集中区域和变形最大区域的对应关系，验证结构刚度设计是否满足工况要求。

　　从设计思路层面来说，做这类仿真演示的核心目的是平衡仿真结果的直观性和真实性，默认的大比例缩放适合设计人员快速排查变形趋势、找到刚度薄弱位置，但在对外展示、方案评审、结果验证的场景下，真实比例的动画更能反映结构的实际性能。在建模和仿真设置阶段，首先要保证材料属性赋值准确，弹性模量、泊松比等参数和实际选用的材料一致，其次约束和载荷的施加要完全贴合实际安装和工作状态，固定约束的范围、载荷的作用点和大小都要和实际工况匹配，这样计算出来的变形结果才具备参考价值，切换真实比例显示后才有实际工程意义。

　　关于安装边界和尺寸参考，演示中采用的是梁类构件的典型安装形式：一端完全固定约束，模拟实际设备中梁体与机架焊接或螺栓紧固的安装状态，约束范围覆盖梁端整个截面，避免出现不合理的应力集中；载荷施加在梁体的对应承载位置，方向垂直于梁的轴线，模拟实际工作中承受的竖向载荷。在实际项目中应用这类真实比例动画时，要提前确认构件的安装边界和仿真设置完全一致，比如螺栓连接的构件如果是铰接状态就不能设置为完全固定，否则计算出的变形结果会和实际情况有偏差，即使设置1:1比例显示也无法反映真实变形。另外在展示时可以配合局部放大视图，针对变形最大的位置做局部放大展示，既保证整体变形比例真实，也能让观看者清晰看到最大变形处的实际位移状态，兼顾演示的真实性和直观性。

　　不少刚接触有限元仿真的设计人员容易陷入一个误区，觉得变形动画弯折越明显说明仿真越直观，实际上脱离真实比例的变形展示很容易对设计判断造成误导，比如原本刚度满足要求的结构，看到夸张的变形动画就盲目加大截面尺寸，造成材料成本上升、结构重量增加；或是把应力集中位置的变形误判为结构失效，额外增加不必要的加强筋，反而造成结构应力分布更不合理。掌握真实比例变形动画的设置方法，能帮助设计人员更准确地判断结构性能，也能让仿真结果的展示更严谨专业，在跨部门沟通、客户汇报等场景下减少不必要的误解，提升技术沟通的效率。
