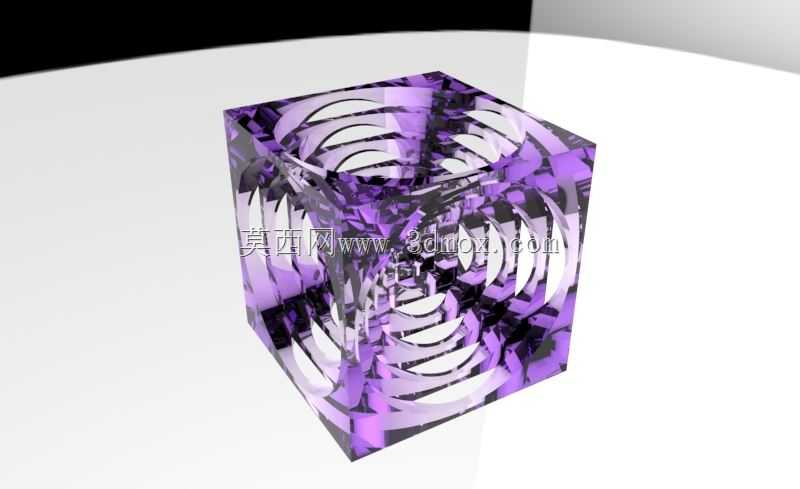

带参数化结构的Turner镂空立方体创意构件

　　这类参数化镂空立方体构件，最早脱胎于几何结构验证领域的测试样件，现在常被用作精密加工中心的切削精度校验载体，也会出现在工业设计的结构展示场景中，部分文创类机械周边也会采用这类结构做视觉展示核心件。从实际使用场景来看，作为加工校验件时，它的多面连续镂空曲面可以同时验证五轴加工中心的联动精度、曲面接刀痕控制能力，以及透明材质加工时的表面粗糙度控制水平，相比传统的平面测试块，这类连续变曲率的镂空结构能暴露更多加工路径规划中的问题，比如转轴跟随误差、刀具摆角补偿偏差这些常规测试件很难发现的问题，都能在加工这类构件时直观体现。做结构展示用途时，这类全通透的嵌套镂空结构可以直观呈现参数化设计的逻辑，从外到内的连续曲面没有生硬的拼接棱角，每一层环向结构都和相邻层保持均匀的壁厚间隙，不会出现局部壁厚突变导致的应力集中问题。

　　设计这类构件的时候，首先要确定整体的外轮廓边界，常规作为校验件使用时，外轮廓会控制在100mm边长的立方体内，这个尺寸刚好适配多数小型五轴加工中心的工作台装夹范围，不需要额外做加长工装就能完成全曲面加工，装夹时采用底部预留工艺台的方式，加工完成后再通过线切割去除工艺台，避免多次装夹带来的形位公差偏差。参数化设计的核心逻辑是把每一层环向结构的曲率、相邻层的间隙、整体壁厚都做关联约束，调整外层轮廓尺寸时，内部所有嵌套结构都会自动跟随调整，不需要逐个特征修改，这也是参数化结构在这类复杂几何体设计中的核心优势，能大幅减少迭代修改的工作量。

　　从结构特性来看，整个立方体六个面的镂空结构完全对称，任意方向放置都能保持一致的视觉效果和结构受力特性，作为展示件使用时不需要刻意调整摆放角度，每个视角都能呈现连续的螺旋嵌套视觉效果。壁厚控制上，常规加工版本会把最小壁厚设置在2mm，这个厚度既能保证PC、亚克力这类透明材质加工时不会出现崩边问题，也能保证整体结构的刚性，拿取时不会因为轻微受力出现结构变形。内部的环向嵌套结构之间预留1.5mm的均匀间隙，这个间隙既不会因为过小导致加工时刀具干涉，也不会因为过大破坏整体的嵌套视觉连贯性。

　　实际加工这类构件时，要注意曲面加工的走刀路径规划，采用螺旋下刀的方式逐层加工，避免垂直下刀在透明材质表面留下接刀白点，精加工时采用球头刀沿曲面流线方向走刀，能最大程度减少表面抛光的工作量。如果是作为3D打印的验证样件，这个结构不需要添加额外支撑，所有悬空结构的倾斜角度都大于45度，完全符合FDM和光固化打印的自支撑角度要求，打印完成后只需要简单去除底部 raft 就能得到完整的构件，不会出现支撑残留破坏内部曲面的问题。

　　在教学场景中，这类参数化立方体也是很好的建模教学案例，能让学习者快速理解参数化关联、曲面阵列、对称约束这些核心建模逻辑，相比简单的拉伸回转类零件，这类复杂嵌套结构能帮助学习者建立全局的参数化设计思维，理解特征之间的父子关系和关联逻辑，避免建模过程中出现特征脱节、修改一个特征导致整体报错的问题。从结构受力角度来说，虽然这类构件没有实际的传动承载功能，但对称的镂空结构也让它在承受各个方向的压力时，受力能均匀分散到各个环向肋条上，不会出现局部应力集中导致的断裂问题，作为展示摆件使用时，日常的拿取、摆放都不会出现结构损坏。
