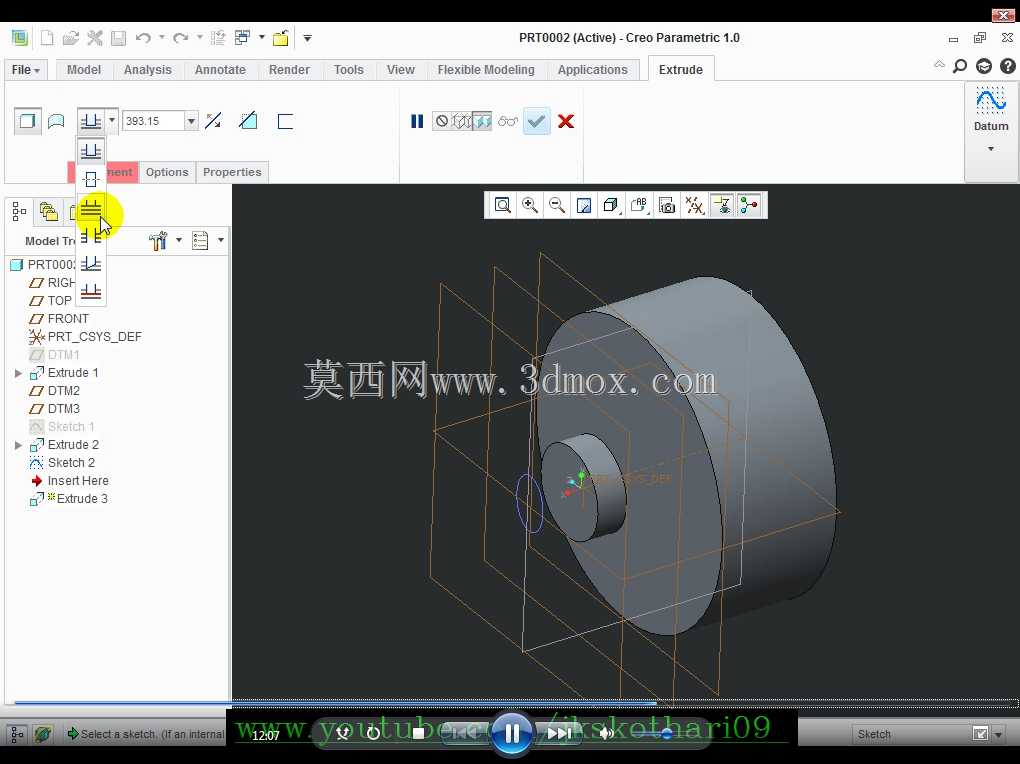

Creo拉伸特征创建回转类基础零件操作演示

　　在常规机械结构设计流程里，拉伸特征是绝大多数实体零件建模的起始步骤，哪怕是看似完全由回转曲面构成的盘套、轮类零件，在参数化建模环境下也常通过拉伸特征完成基础实体的搭建，再配合其他特征完成细节修整。这类带同轴凸台的盘类零件，广泛应用在传动系统的定位支撑、小型动力输出端的连接法兰、简易滚轮的基体结构中，实际工况下往往需要承担轴向定位、周向扭矩传递、相邻部件安装基准的作用，建模时的特征逻辑是否合理，直接决定后续改型、工程图导出、装配干涉检查的效率。

　　做这类零件的拉伸特征搭建时，首先要明确安装边界的约束：零件的大径外圆需要和安装座的内孔形成间隙配合，通常配合公差选H7/h6即可，因此拉伸草绘时的外圆尺寸要直接关联配合公称尺寸，不要后续通过偏移特征二次修改，避免参数关联断裂。前端的小直径凸台，作用是嵌入相邻部件的定位孔，限制径向窜动，草绘时要和大外圆设置同轴约束，这一步在拉伸的草绘环境里就要完成几何约束添加，不要等特征生成后再通过同轴装配关系反推，否则后续修改大径尺寸时，凸台的位置很容易出现偏移。

　　很多初学参数化建模的设计人员，做拉伸时容易跳过草绘的约束检查步骤，直接输入深度数值生成实体，等到后续做装配时才发现，两个看似同轴的圆柱面其实存在0.0几毫米的偏心，导致装配时出现过约束，排查问题要倒回去翻最早的草绘特征，反而浪费更多时间。实际建模过程中，拉伸特征的深度定义也不是随便输入数值就行：如果是作为安装基准的盘类零件，大圆柱的拉伸深度要匹配安装座的沉孔深度，保证装配后零件端面和安装面齐平，不会出现凸台顶死或者间隙过大的问题；前端小凸台的拉伸长度，要比相邻配合件的定位孔深度小0.1到0.2毫米，避免装配时两个端面硬接触，导致锁紧螺栓无法把零件压合到位。

　　从特征构建的逻辑来说，这类同轴双圆柱结构用拉伸做基础实体，比用旋转特征更有参数化优势：后续如果要在大圆柱端面上添加安装孔、减重槽、键槽等特征，可以直接选择大圆柱的端面作为草绘平面，不需要额外创建基准平面；如果需要把零件改成带偏心凸台的结构，只需要修改草绘里凸台圆心的定位尺寸，不需要推翻整个旋转特征的草绘轮廓。做拉伸的时候还要注意特征的生成方向，很多人容易忽略材料侧的选择，明明草绘轮廓是闭合的，结果生成的实体是空心或者方向反了，等到后面做倒角、抽壳等特征时才发现报错，倒回去修改特征方向又会导致后续子特征出现参考丢失的问题。

　　在车间实际加工的场景下，这类由拉伸特征生成的盘类零件，工艺路线通常是下料、车外圆、车端面、钻安装孔，建模时的特征顺序如果和工艺顺序保持一致，后续做数控编程的时候，可以直接提取每个拉伸特征的轮廓作为走刀路径参考，不需要重新绘制轮廓线。比如大圆柱的外圆车削，对应的就是第一个拉伸特征的外圆轮廓，小凸台的外圆车削对应的是第二个拉伸特征的外圆，端面加工对应拉伸特征的终止面，这样建模和工艺形成对应关系，整个设计到制造的数据流不会断裂。

　　还要注意拉伸特征里的薄壁选项、拔模选项的使用场景，这类盘类支撑零件如果是用塑料注塑成型，就需要在拉伸的时候直接添加拔模斜度，拔模方向要和模具开模方向保持一致，不要等实体生成后再通过拔模特征单独添加，否则容易在两个圆柱的交接面出现拔模断层，导致注塑时出现粘模问题。如果是金属切削加工的零件，就不需要添加拔模，拉伸的时候直接生成直壁实体即可，避免给后续加工编程带来多余的轮廓计算。

　　很多设计人员做拉伸时习惯把所有轮廓都画在一个草绘里，一次拉伸生成整个实体，看似效率很高，实际上后续改型非常麻烦：比如要修改小凸台的长度，就需要编辑整个草绘，还容易误改大外圆的尺寸；如果把两个圆柱分成两个拉伸特征，分别定义尺寸和参考，改型时只需要修改对应特征的深度数值就行，不会影响其他特征的参考。特征之间的参考选择也要遵循父子关系逻辑，第二个拉伸凸台的草绘平面选第一个拉伸实体的端面，同轴参考选第一个拉伸实体的中心轴，这样就算第一个拉伸的直径、深度尺寸修改了，第二个凸台也会自动跟着更新位置和尺寸，不会出现特征报错。

　　实际装配场景里，这类零件往往还要和密封件、紧固件配合，拉伸生成的实体端面要保证和中心轴垂直，这就要求草绘平面的选择必须是系统默认的基准平面或者已经生成实体的垂直于轴线的端面，不要随便选倾斜的曲面作为草绘平面，否则生成的拉伸实体端面会出现倾斜，导致密封件压合不均匀，出现漏油、漏气的问题。做拉伸特征的时候，还要注意草绘轮廓的闭合性，很多新手容易在草绘里出现重复线段、线段端点不重合的问题，导致拉伸特征生成失败，其实草绘环境里自带的开放端点检查、重叠几何检查功能，在退出草绘之前先运行一遍，就能避免绝大多数的特征生成报错问题。
