Creo导入模型基准面创建操作方法

在三维结构设计工作中，经常会遇到外部导入的中性格式模型缺失建模基准的情况，这类模型多来自不同设计团队的跨软件协作、供应商提供的成品件数模，或是逆向扫描得到的网格转实体模型，本身不携带参数化建模过程中生成的基准面、基准轴等参考特征，给后续的装配配合、特征修改、工程图导出带来不少阻碍。

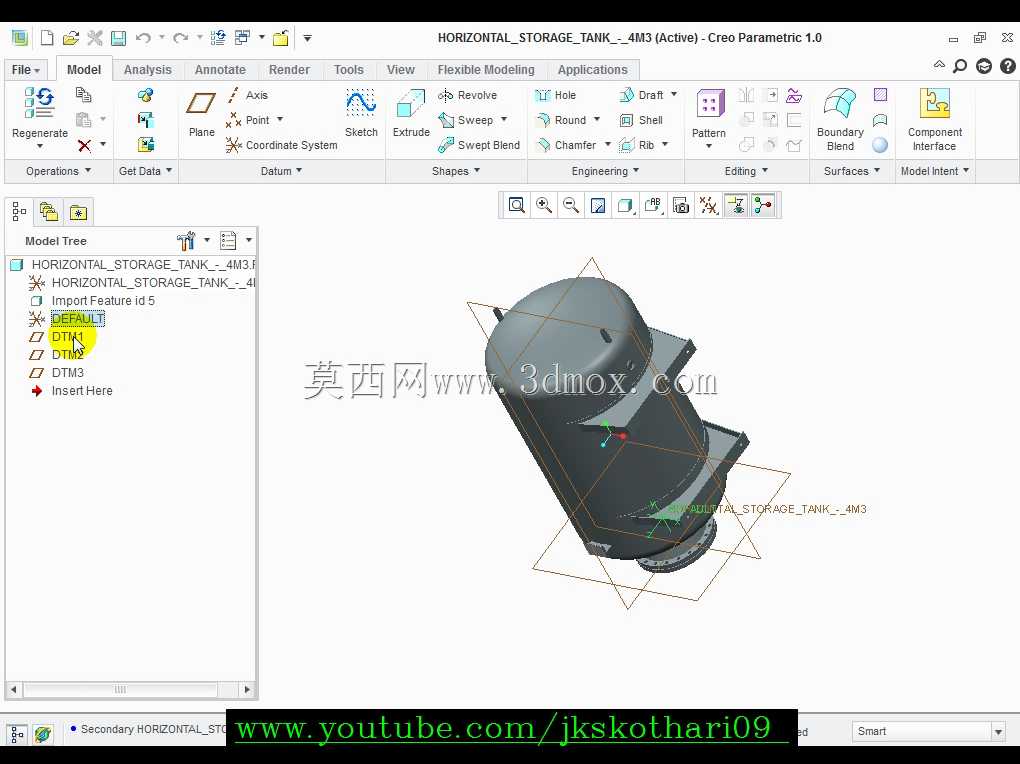

实际工程场景里，这类无基准的导入模型常出现在设备改造、外购件集成、跨平台协作项目中，比如做储料罐体配套管路布局时，拿到的罐体数模是STEP格式导入的，整个模型只有实体几何，没有任何基准参考，要在罐体指定位置开管路安装孔、加装液位计支座，首先就要建立符合设计坐标系要求的基准面作为特征放置参考。

创建基准面的核心思路是依托现有实体几何的几何要素作为参考，通过几何约束来定义基准的空间位置，最常用的参考选择是实体上的平面、圆柱面的轴线、实体顶点、现有边线，根据不同的设计需求选择对应的约束组合。比如需要建立和实体端面平行且偏移指定距离的基准面，可以先拾取实体的平整端面作为第一参考，添加平行约束，再输入需要的偏移距离，就能得到符合安装尺寸要求的基准面，这类基准面常用来做安装法兰的配合面、密封件的放置面参考。

如果需要建立过圆柱轴线的基准面，用于做径向孔的阵列参考或者剖切面，可以拾取圆柱面提取其临时轴线作为第一参考，再拾取实体上的一个平整侧面作为第二参考，添加平行或者垂直约束，就能得到过轴线且方向符合设计要求的基准面，这类操作在做罐体、泵体、轴类零件的二次特征添加时使用频率极高。

还有一类场景是导入的模型本身没有规整的平整端面，比如异形曲面的铸件模型，这时候可以通过三个不共线的实体顶点来定义基准面，拾取模型上三个处于设计基准位置的顶点，系统会自动生成过这三个点的基准面，后续可以再通过偏移、角度调整来匹配安装边界的尺寸要求。

在做装配配合的时候，基准面的位置精度直接影响后续装配的干涉检查结果，创建基准面时要注意参考几何的选择优先级，优先选择加工精度高的配合面作为参考，避免选择铸造圆角、工艺倒角这类非设计基准的几何要素，防止后续特征出现位置累积误差。比如做卧式储罐的安装支座设计时，要优先选择罐体的圆柱面轴线、罐体端部的密封端面作为基准参考，不要选择罐体上的吊装凸台、工艺凸台这类次要特征作为参考，否则后续安装支座的位置会和实际安装要求出现偏差，导致现场安装时支座地脚孔和基础预埋螺栓对不上。

对于需要做参数化修改的导入模型，创建完基准面后可以将基准面和后续添加的特征做关联约束，这样后续调整模型尺寸时，所有参考该基准面的特征会同步更新，不需要逐个重新定义参考位置。比如在罐体上添加的管接头安装孔、人孔结构，都关联到提前创建好的轴向和径向基准面，后续调整罐体长度或者管径时，只需要修改基准面的偏移参数，所有安装特征的位置就会自动更新，大幅提升修改效率。

在建模操作过程中还要注意基准面的方向定义，每个基准面都有正反法向，创建时要根据后续特征的拉伸方向、装配配合的方向调整法向朝向，避免后续特征生成时出现方向反向的问题，尤其是做对称结构的建模时，对称基准面的法向要和整体坐标系的轴向保持一致，方便后续做镜像特征操作。

很多新手在处理导入模型时，会直接在实体面上绘制草图做特征，后续修改时很容易因为实体面的拓扑变化导致特征失败，而通过提前创建好独立的基准面作为草图放置参考，即使后续导入的模型有小幅度的几何调整，只要基准面的参考约束没有丢失，后续的特征就不会出现参考失效的问题，这也是工业建模中保证特征稳定性的常用技巧。

在做工程图导出的时候，提前创建好的基准面还可以作为剖切面、视图定向的参考，不用再临时拾取几何面来定义视图方向，能保证导出的工程图视图方向符合国标投影要求，尺寸标注的基准也能和设计基准保持统一，减少加工端的尺寸理解误差。
