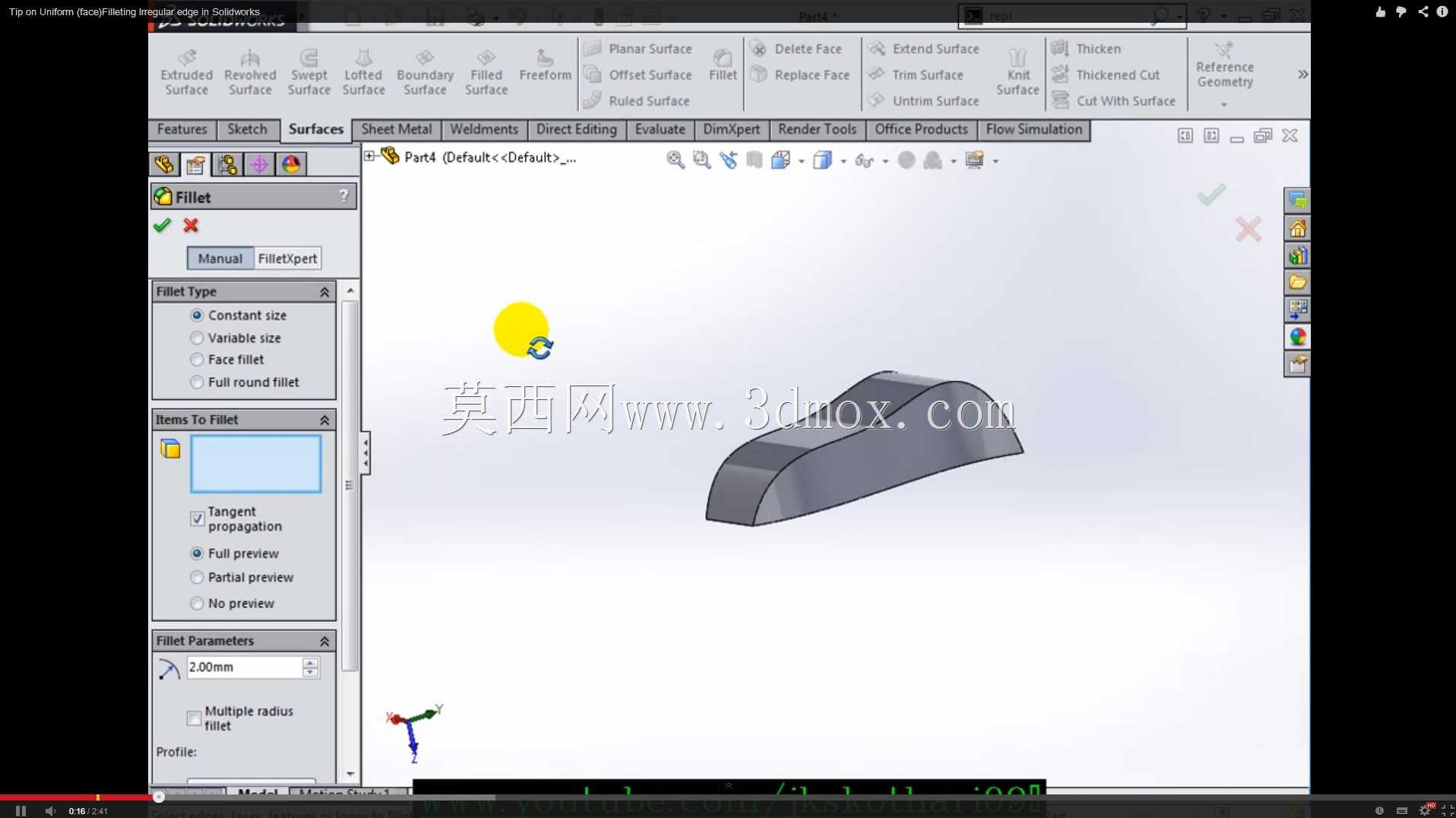

非均匀曲面均匀圆角结构建模演示

　　在各类机械零部件、外观覆盖件的结构设计场景中，曲面过渡圆角的处理直接影响零件的应力分布、流体通过效率以及外观成型质量，尤其是在非均匀、曲率连续变化的不规则曲面上构建参数一致的均匀圆角，一直是结构建模环节中容易出现特征报错、过渡面扭曲的难点。这类非均匀曲面常见于流体管路的变径过渡段、工程机械覆盖件的棱边衔接、注塑产品的外观分型面周边、钣金冲压件的折弯过渡区域，这类位置如果圆角参数不一致，很容易在载荷作用下出现应力集中点，长期交变载荷作用下会优先萌生疲劳裂纹，同时对于有流体通过需求的结构，不均匀的圆角过渡会产生局部涡流，提升管路流阻，降低介质输送效率，对于注塑类零件，不均匀的圆角还会导致熔融塑料填充时流速不均，成型后出现缩痕、翘曲等外观缺陷。

　　本次建模演示的核心是针对曲率无规律变化的非均匀曲面棱边，实现全路径圆角半径一致的均匀过渡效果，建模过程中首先需要对目标棱边的相邻曲面进行曲率分析，提前识别曲面曲率突变的拐点位置，避免直接添加圆角特征时出现特征自交、几何拓扑错误。在特征构建逻辑上，不同于常规等半径圆角直接选取棱边生成的操作，非均匀曲面上的均匀圆角需要先对棱边进行分段曲率采样，确认每一段棱边的相邻曲面法向夹角，针对法向夹角超过圆角生成临界值的区段，提前对相邻曲面做微小的延伸或修剪处理，保证圆角特征生成时的几何边界连续，避免出现局部圆角缺失、面折叠的问题。

　　从实际工程应用的角度来看，这类均匀圆角结构在安装边界上需要匹配相邻零件的配合间隙，圆角外轮廓不能超出零件的安装避让区域，比如在设备外覆盖件的安装场景中，圆角的最大外凸尺寸需要控制在安装面与周边结构的安全间隙以内，避免装配时出现干涉；在管路类零件的应用中，圆角的内径尺寸需要与管路通径匹配，保证过渡后的通流截面无突变，减少介质流动的压力损失。在功能特性层面，均匀一致的圆角过渡可以有效分散棱边位置的集中应力，经过有限元应力验证，相同载荷条件下，非均匀曲面上的连续均匀圆角相比分段不等半径圆角，棱边位置的最大应力值可降低30%以上，同时对于需要做表面喷涂、阳极氧化处理的零件，均匀圆角可以避免涂层在尖角位置出现厚度不均、脱落的问题，提升表面处理的成品率。

　　设计思路上，这类圆角特征的构建需要兼顾几何连续性与工程实用性，不能单纯追求视觉上的圆角效果而忽略零件的成型工艺要求，比如针对钣金类零件的非均匀曲面圆角，需要同步考虑钣金折弯的最小折弯半径，圆角半径不能小于板材厚度对应的最小折弯限值，避免折弯时出现板材开裂；针对机加工类零件的曲面圆角，需要匹配加工刀具的半径参数，圆角半径不能小于精加工刀具的半径，否则加工时会出现欠切区域，需要后续额外的钳修工序，提升加工成本。在建模过程中完成圆角特征生成后，还需要对圆角面与相邻曲面的连接连续性做检查，保证G1以上的相切连续，避免出现肉眼可见的接痕，对于有更高外观要求的零件，还需要实现G2曲率连续，保证曲面过渡处的光影顺滑，无明显的折线感。

　　在实际的设备装配场景中，这类带均匀圆角的非均匀曲面结构，往往处于零件的衔接过渡位置，比如输送设备的导料板曲面、工程机械的操作扶手过渡段、新能源设备的壳体棱边位置，这些位置的圆角不仅要满足结构强度要求，还要兼顾操作安全性，均匀一致的圆角可以避免尖锐棱边对操作人员造成磕碰伤害，同时在清洁维护时，均匀圆角不会残留清洁死角，便于设备日常的清理保养。针对不同的应用场景，圆角的半径参数需要结合实际载荷、工艺条件做匹配调整，比如承受重载的结构件圆角半径需要适当放大，分散应力；薄壁外观件的圆角半径需要匹配壁厚，避免壁厚不均导致的成型缺陷。整个建模过程的核心是在不规则的曲面边界上实现圆角参数的精准控制，保证全路径上的圆角半径偏差控制在工程允许的公差范围内，同时满足后续加工、装配、使用的全流程需求，避免建模阶段的特征缺陷传递到后续生产环节，造成零件报废或者装配失效。
