螺旋阶梯式搅拌输送一体结构件

　　这类带周向阶梯排布叶片的轴类构件，常应用在粉体混料、粘稠物料输送、颗粒料均化的工况场景里，比如食品加工的粉料搅拌线、化工行业的膏体输送设备、建材领域的砂浆混拌装置中都能见到同逻辑的结构，核心作用是在轴体回转过程中，同时完成物料的径向打散混合与轴向推送输送，避免单一搅拌结构出现的物料滞留、混合均匀度不足问题，也解决了纯螺旋输送结构混料效果差的痛点。从结构设计逻辑来看，中心轴作为承载扭矩的核心部件，直径选型需要匹配驱动端的输出扭矩，同时要考虑叶片焊接后的动平衡余量，轴端的连接位需要预留和联轴器、轴承座配合的安装轴径，轴肩位置要做圆角过渡避免应力集中，毕竟长期带载回转的工况下，应力集中位置很容易出现疲劳裂纹。周向排布的阶梯叶片，

　　没有采用连续螺旋面的设计，而是将每一段叶片沿轴向错开一定角度、沿径向保持统一的外圆尺寸，相邻叶片之间的轴向间隙需要根据输送物料的粒径调整——如果是流动性好的塑料颗粒，间隙可以适当放大减少输送阻力，如果是粘性较强的膏状物料，间隙要收窄避免物料粘附在叶片间隙中结团。叶片本身的倾斜角度直接决定了物料的推送速度与搅拌强度，倾角越大轴向推送效率越高，但径向的搅拌剪切力会相应降低，设计时需要根据物料的摩擦系数、堆积密度做参数匹配，比如处理堆积密度大的矿粉时，倾角控制在15到20度区间，既能保证足够的推送力，也能让叶片在回转时对物料形成足够的剪切打散效果。从安装边界来看，这类构件整体的外圆直径需要匹配安装筒体内径，

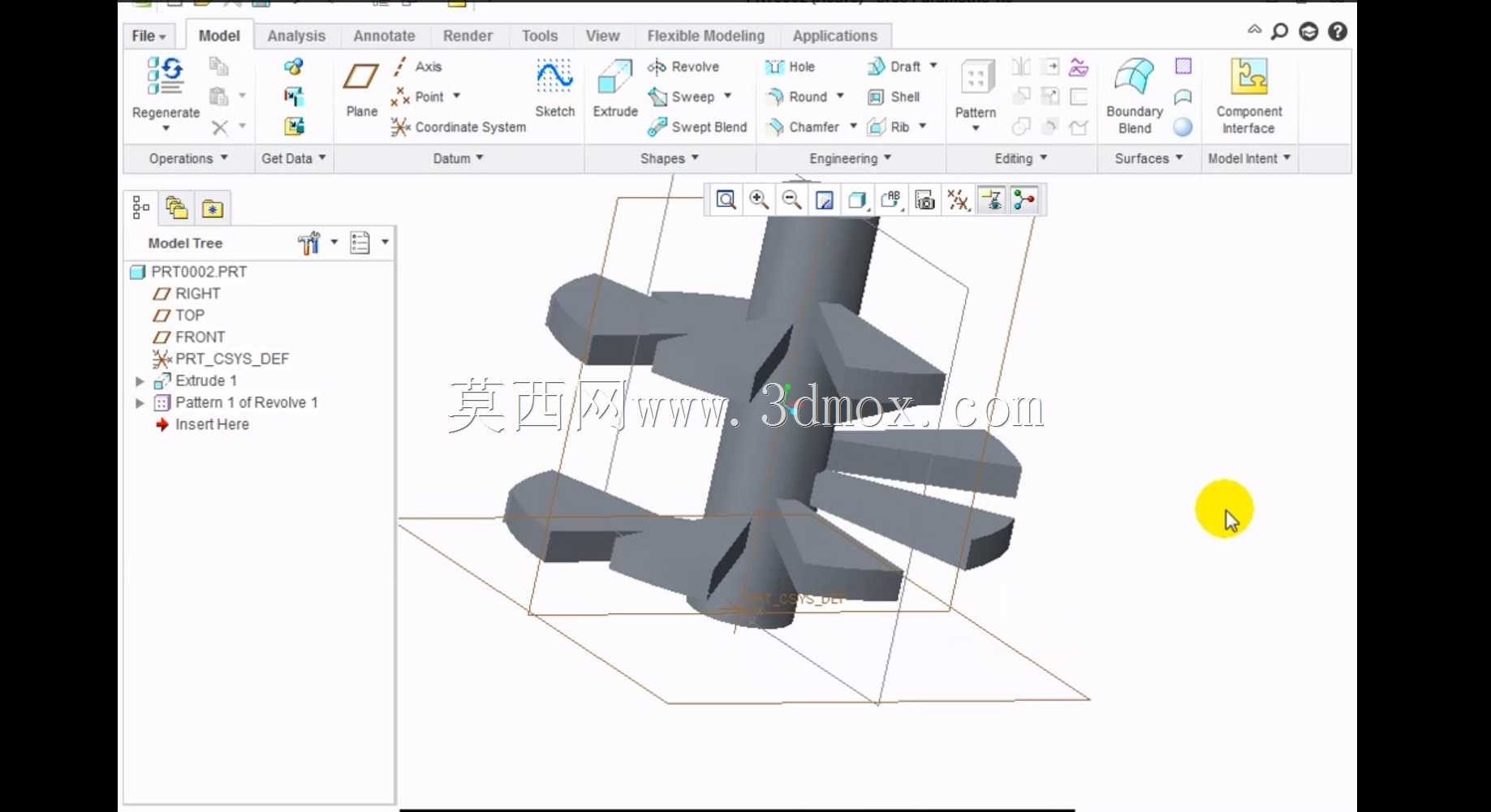

　　叶片外沿和筒体内壁的间隙要控制在3到5毫米，间隙过大会出现物料卡滞、残留层过厚的问题，间隙过小则会因为轴体的回转跳动、焊接变形出现叶片刮蹭筒壁的情况。轴体两端的支撑跨距需要结合整体长度核算挠度，跨距过大时轴体中部的挠度超标，会直接导致叶片偏磨、轴承负载异常，必要时需要在轴体中部增加辅助支撑结构，但辅助支撑的位置要避开叶片的运动轨迹，同时要做密封处理避免物料进入支撑轴承造成磨损。建模过程中，先完成中心轴的基体特征，确定两端安装位、轴肩的尺寸后，先做出单个叶片的基础特征，叶片和轴体连接的位置要做焊接坡口的预留，或者做圆角过渡减少焊接应力，之后沿中心轴的轴向做阵列，阵列时同时设置周向角度偏移与轴向距离偏移，

　　让每一片叶片形成阶梯螺旋的排布逻辑，阵列完成后需要检查每一片叶片的位置度，避免出现叶片之间的干涉，同时要核算整体的质心位置，尽量让质心落在中心轴的轴线上，减少后续动平衡校正的去除量。实际应用中，这类结构相比连续螺旋叶片，对物料的适应性更强，尤其是处理含有少量结块的粉体物料时，阶梯状的叶片边缘可以在回转过程中对结块形成剪切破碎效果，同时叶片之间的断口可以让物料在筒体内形成更多的径向紊流，提升混合均匀度，不会像连续螺旋那样让物料形成整体的料塞向前推送，导致混合不充分。另外叶片的厚度选择也要结合物料的磨琢性，比如处理石英砂、矿粉这类磨琢性强的物料时，叶片需要选用耐磨钢材，厚度适当增加，边缘可以做堆焊耐磨层的结构设计，延长构件的使用寿命；如果是处理食品级物料，叶片和轴体的连接位置要做圆弧过渡，避免出现卫生死角，表面要做抛光处理满足卫生要求。
