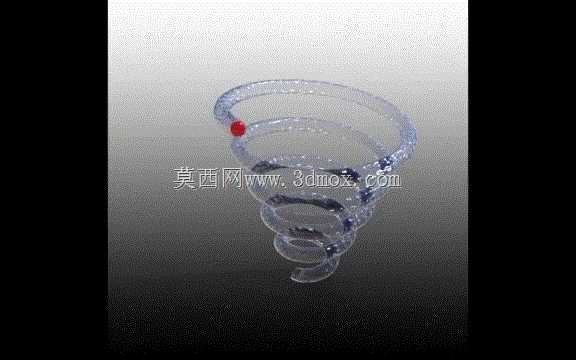

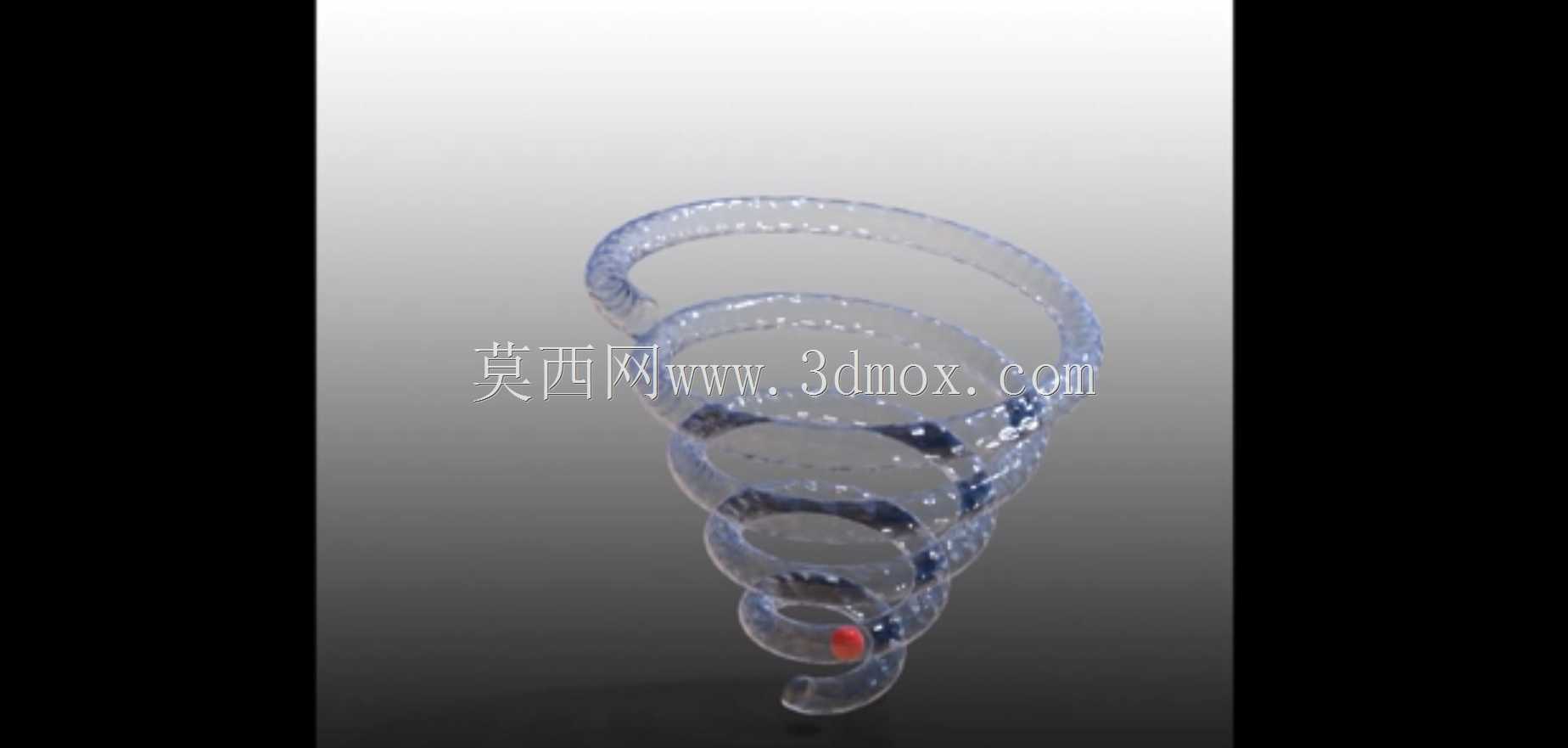

螺旋槽从动件空间运动机构结构设计

　　这类螺旋槽从动件机构，常被应用在需要实现特定往复螺旋轨迹输出的轻工包装、纺织绕线以及小型专用机床的进给单元中，核心作用是把主动件的连续回转运动，转化为从动件沿螺旋槽路径的规律位移，相比普通圆柱凸轮机构，它的空间螺旋槽结构可以在更小的安装空间内实现更长行程的复合运动输出，不需要额外搭配直线导轨与旋转驱动的联动结构，能大幅简化设备的传动链布局。从结构设计逻辑来看，该机构的核心是螺旋导向槽与从动销的配合，槽道的截面尺寸需要与从动销的直径保持合理的配合间隙，间隙过大会导致运动过程中出现回程冲击，间隙过小则会增大滑动摩擦阻力，甚至在高速运转时出现卡滞；槽道的螺旋升角是设计中的核心参数，需要结合从动件的运动速度、负载大小来确定，

　　升角过大时机构的自锁性能会下降，从动销容易在负载作用下出现反向窜动，升角过小则会导致相同回转角度下的从动件位移量不足，无法满足行程要求。在实际安装布局上，该机构的主动螺旋筒体通常采用空心轴结构，两端通过轴承座固定在设备的安装基板上，安装时需要保证筒体的回转轴线与设备基准面的平行度控制在0.02mm以内，避免从动销在槽道内运动时出现偏载，加剧槽道侧壁的磨损；从动件的导向部分通常搭配直线导向副，限制从动件除沿螺旋槽轴向位移与自身小幅转动外的其余自由度，保证从动销始终垂直嵌入螺旋槽内，接触应力分布均匀。从功能特性上看，该机构可以通过调整螺旋槽的导程变化，实现从动件的变速运动输出，比如在绕线设备的应用场景中，可以通过槽道导程的渐变设计，

　　让排线从动件在两端换向位置实现减速缓冲，避免排线出现堆叠或者间隙不均的问题；在小型专用机床的进给单元中，等导程的螺旋槽从动件机构可以实现稳定的匀速进给，相比丝杠传动结构，它的结构更紧凑，不需要配置螺母座与防尘结构，适合在粉尘较多的开放式加工场景中使用。设计过程中需要重点考虑从动销的耐磨性能，通常从动销会采用轴承钢淬火处理，表面硬度达到HRC58-62，降低长期往复运动下的磨损量，螺旋槽的表面粗糙度需要控制在Ra1.6以下，减少滑动摩擦带来的动力损耗；同时要在槽道与从动销的接触位置设计预留润滑通道，定期加注润滑脂，避免干摩擦导致的机构卡死。在外形尺寸的边界控制上，这类螺旋筒体的外径通常根据所需的行程长度来确定，

　　行程越长对应的筒体螺旋圈数越多，外径尺寸也需要相应增大，保证槽道之间的壁厚满足强度要求，避免筒体在回转过程中出现变形；从动件的伸出端需要根据实际负载情况设计连接接口，通常采用螺纹孔或者销轴孔的形式，与执行末端的部件连接，安装时需要保证连接部件的重心与从动件的运动轴线重合，避免产生附加弯矩影响机构的运动精度。不同于平面槽轮机构只能实现间歇分度运动，这类空间螺旋槽从动件机构可以实现连续的复合运动输出，运动过程更平稳，冲击载荷更小，适合在中低速、中等负载的自动化设备中使用，在设计建模时需要重点校验槽道与从动销的运动干涉情况，通过运动仿真模拟全行程内的接触状态，确保在整个运动周期内从动销不会与槽道的侧壁出现卡滞或者脱离的情况，同时核算槽道侧壁的接触应力，保证在额定负载下不会出现压溃变形。
