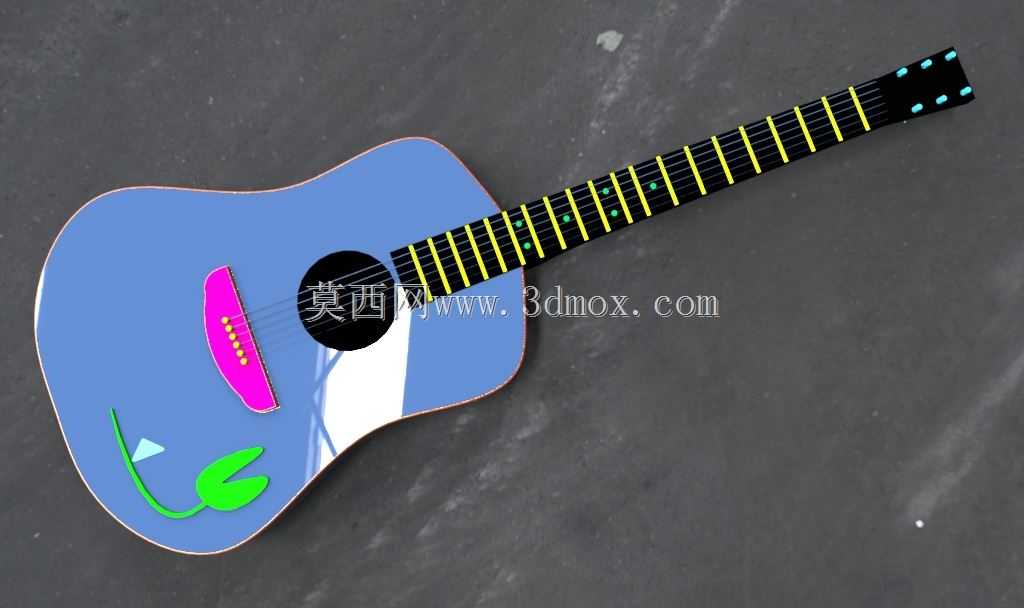

民谣原声木吉他三维结构设计模型

　　在乐器制造的结构设计环节，原声吉他的三维建模需要兼顾声学传导特性与结构装配合理性，区别于工业传动类零部件的设计逻辑，这类弦鸣乐器的结构参数直接关联最终的发声表现。从实际应用场景来看，该模型可覆盖乐器研发阶段的结构验证、教学演示环节的结构拆解展示、文创周边衍生设计的结构参考等多个方向，能够帮助结构设计人员快速理解原声吉他的各部件装配关系，减少实物打样阶段的反复调整成本。

　　从产品功能特性来看，该模型完整还原了原声吉他的核心功能结构：琴身部分的共鸣箱采用弧面过渡设计，面板与侧板的拼接边界做了连续曲率处理，避免应力集中导致的木材形变，同时保证音波在箱体内的反射路径符合声学设计要求；音孔位置设置在琴身面板的声学最优区域，配合内部的音梁结构预留了足够的传导空间，建模时对音梁的排布位置做了等比例还原，能够直观呈现不同音梁位置对共鸣效果的影响。琴颈部分采用一体式指板设计，品丝的排布按照十二平均律的弦长比例做了精准定位，每一品的间距误差控制在建模精度允许的范围内，指板与琴颈的连接面做了贴合度处理，保证装配后无凸起或间隙，避免影响按弦手感。琴头部分的弦轴安装位做了同轴度约束，六个弦轴孔的中心距保持一致，保证琴弦安装后拉力分布均匀，不会出现单侧拉力过大导致琴颈弯曲的问题。

　　设计思路上，该模型采用自顶向下的装配设计逻辑，先确定整体弦长、琴身总宽、琴颈厚度等核心安装边界参数，再拆分各个子部件进行细节建模：首先确定有效弦长的基准轴线，以琴桥位置为起点，沿琴颈方向延伸至琴头弦枕位置，作为所有品丝位置的定位基准；琴身轮廓的绘制参考了传统民谣吉他的D型桶身比例，在腰部收窄位置做了曲率优化，兼顾抱持舒适度与共鸣箱容积；琴桥与拉弦板的位置做了安装面的平面度处理，保证琴弦安装后与指板的距离符合常规演奏的弦高要求，避免出现打品或弦距过高的问题。

　　外形尺寸与安装边界方面，模型整体总长控制在常规民谣吉他的1040毫米左右，琴身最大宽度约400毫米，琴身厚度在90-110毫米区间做弧面过渡，琴颈在一品位置的厚度约21毫米，十二品位置厚度约23毫米，符合常规演奏的握持尺寸要求。各部件的装配边界做了明确的配合约束：琴颈与琴身的连接采用插接式结构，配合面的公差预留了0.1毫米的安装间隙，模拟实际生产中的胶合安装余量；指板与琴颈的贴合面采用完全重合约束，保证装配后指板平面度符合要求；弦轴与琴头的安装孔采用间隙配合，能够模拟弦轴的转动调节动作；琴弦采用柔性体建模思路，沿弦枕到琴桥的拉直路径布置，能够直观展示不同粗细琴弦的排布位置与间距。

　　对于三维建模从业者而言，该模型的曲面处理逻辑具备较高的参考价值，琴身的双曲面拼接、指板的弧度处理、琴头的异形轮廓建模，都涉及到复杂曲面的连续性调整技巧，能够帮助练习G2连续曲面的构建方法，掌握薄壁类壳体结构的建模思路。在乐器生产的实际流程中，这类精准的三维模型还可以直接对接数控加工设备，进行琴身、琴颈等木质部件的开料加工，减少人工放样的误差，提升批量生产的部件一致性。
