SolidWorks大型模型重建效率优化实操方案

　　在日常结构设计工作中，大型装配体或者多特征复杂零件的重建卡顿，是每个三维建模从业者都会遇到的共性问题，很多时候单零件特征数超过百个、装配体零件数破千后，每修改一个特征都要等待数秒甚至数分钟的重建过程，不仅打断设计思路，还会大幅拖慢项目迭代节奏，尤其在做方案评审前的快速调整阶段，过长的重建等待时间会直接影响工作产出效率。

　　从实际工程场景来看，这类重建耗时过长的问题，常出现在非标设备整体装配、复杂曲面外观件、多步骤工艺成型零件的设计过程中，比如做整线设备的布局设计时，若所有零件都采用完全还原的细节建模，包含所有螺纹、倒角、小工艺凸台，每次调整安装位置触发全局重建时，软件会逐个计算所有特征的几何关系，大量非核心特征的计算会占用绝大多数运算资源。很多工程师在建模初期没有做特征规划，习惯边画边加特征，后续修改时也不整理特征树，导致大量冗余的参考关系、过期的外部参考、重复的特征计算堆积，比如同一个位置反复做切除又做凸台，后续特征又参考了这些中间被抑制或者删除的几何，软件在重建时需要反复回溯验证参考有效性，额外增加了很多无意义的运算量。

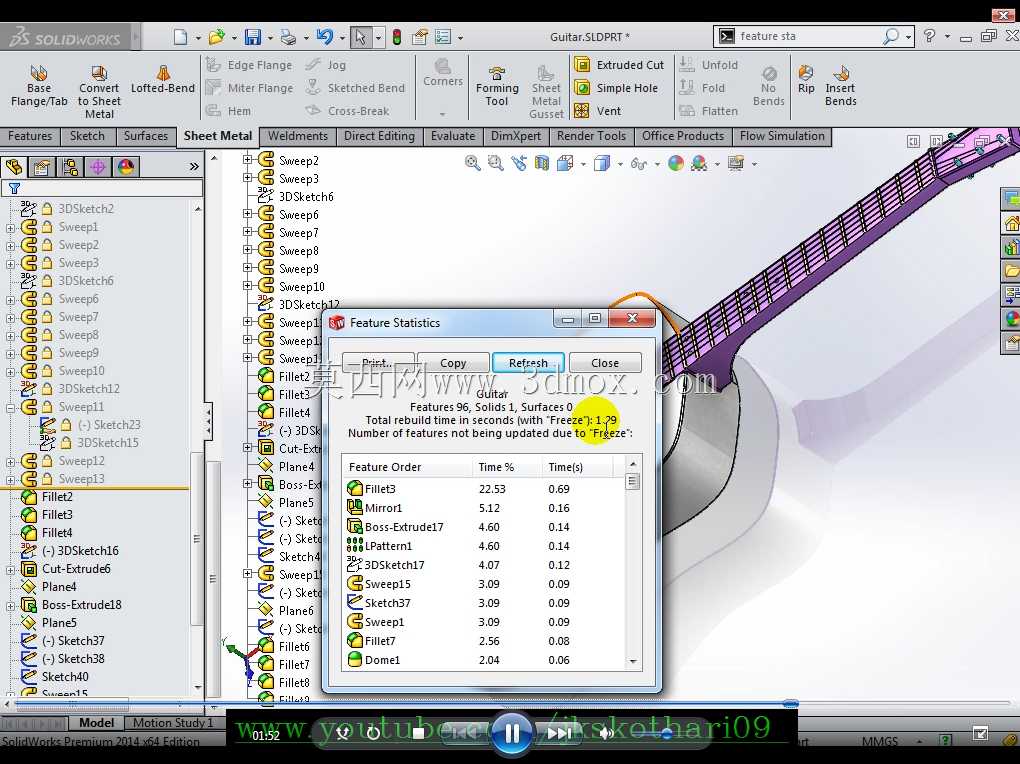

　　做重建效率优化的第一步，是先定位耗时占比最高的特征，就像图中展示的特征统计工具，可以直接列出每个特征的重建耗时占比，很多时候整个模型80%的重建时间，都集中在20%的高耗时特征上，比如大阵列特征、复杂圆角、多截面曲面放样、实体间的布尔运算，这些特征往往是优化的核心对象。针对阵列类特征，若不需要在工程图中展示所有阵列实例的细节，可以在非核心装配场景下采用轻化阵列或者简化配置，将阵列的实例数做分级配置，布局阶段用最少的实例做位置参考，出详图阶段再切换到完整阵列；针对多半径圆角这类高耗时特征，要避免在建模早期就添加全圆角，尽量将圆角、倒角这类工艺特征放在特征树的最末端，减少后续修改特征时，圆角特征被反复重建计算的次数，同时要避免圆角之间出现几何冲突，比如相邻圆角半径设置不合理导致的几何拓补错误，这类错误会让软件反复尝试求解，大幅增加重建耗时。

　　从设计思路层面来说，建模初期就要做好特征的层级规划，将核心的定位参考、基础骨架特征放在特征树最前端，后续的特征尽量参考这些稳定的基础基准，而不是参考后续生成的实体面或者边线，避免出现特征之间的循环参考，循环参考不仅会导致重建报错，还会让软件在重建时多轮迭代计算参考关系，成倍增加重建时间。对于装配体设计来说，要合理使用轻化模式、大型装配体模式，将不参与当前编辑的零件设置为轻化或者压缩状态，软件在重建时只会计算当前处于激活状态的零部件几何，不需要加载所有零件的完整特征数据，在做整体布局调整时，甚至可以用简化的包围盒模型替代复杂的细节零件，只保留安装接口、外形边界的关键尺寸，既不影响整体布局的干涉检查，又能大幅降低重建时的运算量。

　　还要注意建模过程中的参考文件管理，很多时候重建缓慢是因为外部参考的路径失效，软件在重建时会反复搜索失效的参考路径，尤其是跨装配体的关联参考，若参考的文件被移动、重命名或者删除，软件会在后台持续尝试定位文件，导致重建过程卡住。日常建模时要尽量减少不必要的外部关联，能在当前零件内部完成的特征，就不要参考外部零件的几何，必须做关联参考的时候，要明确参考的核心基准，不要参考临时生成的曲面或者边线，避免后续修改时参考丢失触发的异常计算。另外，要养成定期整理特征树的习惯，及时删除冗余的无效特征、过期的草图，对特征树做分组命名，不仅方便后续修改查找，也能减少软件在重建时遍历无效特征的开销，对于已经确认不需要修改的特征组，可以将其做特征冻结，冻结后的特征不会参与后续的重建计算，相当于把这部分几何固化，只有解冻后才会重新计算，这一功能对于多特征复杂零件的效率提升非常明显，尤其是包含大量工艺特征的成熟零件，冻结非修改段的特征后，重建时只会计算冻结节点之后的特征，能将重建时间压缩到原来的十分之一甚至更低。

　　从实际使用的角度来说，重建效率的优化不是要牺牲模型的细节精度，而是根据不同的设计阶段匹配对应的模型精度等级，在方案阶段侧重效率，用简化模型快速迭代方案，在详细设计阶段再逐步补充细节，出工程图阶段再完善所有工艺特征，分阶段管理模型的细节程度，既能保证每个阶段的设计效率，又不会影响最终输出模型的完整性。很多工程师习惯从建模一开始就把所有细节都做全，哪怕只是做初步的方案沟通，也把所有螺纹、退刀槽、表面纹理都加上，导致哪怕只是调整一个安装孔的位置，都要等整个模型完整重建一遍，这种不分阶段的建模习惯，是导致大型模型重建缓慢的核心原因之一。合理利用配置功能，给同一个模型做不同细节等级的配置，分别对应方案沟通、布局装配、工程出图、渲染展示等不同场景，在对应场景下切换对应的配置，就能在保证使用需求的前提下，最大限度降低重建的运算压力，让整个建模过程保持流畅，不会因为长时间的等待打断设计思路。
