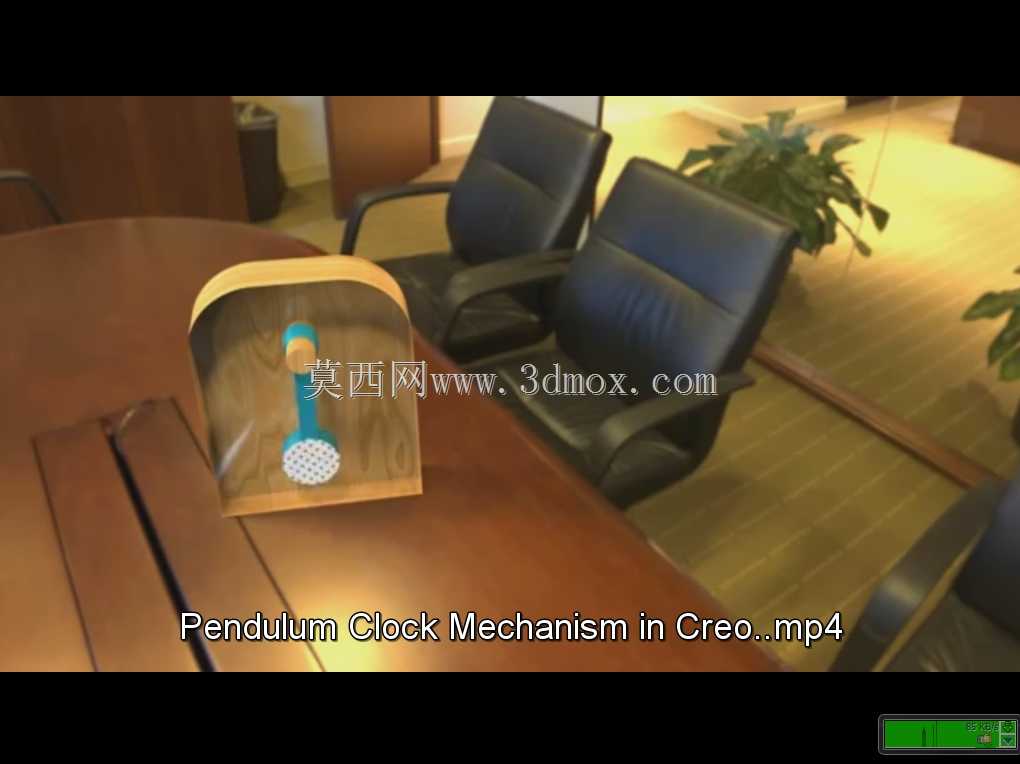

日常接触的机械式计时装置中,钟摆机构是核心的恒周期往复运动单元,这套基于Creo环境搭建的钟摆结构,完整还原了传统机械钟擒纵调速环节的运动逻辑,可直接用于教学演示、小型计时装置原型开发、机械原理科普展品制作等场景。从实际工程落地的角度看,这类钟摆机构的核心作用是利用单摆的等时性特性,为整套计时轮系提供稳定的频率基准,把发条或者重锤输出的连续旋转运动,转化为固定周期的往复摆动,再通过擒纵叉的动作控制齿轮系的转速,最终实现走时精度的稳定控制。
设计这套结构的时候,首先要考虑的是摆动周期的匹配性,单摆的周期只和摆长以及当地重力加速度相关,所以在确定摆杆长度的时候,需要结合目标走时频率计算,常规秒摆的摆长大概在990毫米左右,如果是做缩小比例的演示模型,就要对应调整摆轮的配重位置,保证摆动周期和后端轮系的传动比匹配,避免出现走时过快或者过慢的问题。整个机构的安装边界需要预留足够的摆动空间,摆锤的左右摆动幅度通常控制在3到5度之间,幅度过大会增大空气阻力带来的能量损耗,还会让等时性误差升高,幅度过小则容易因为传动间隙出现停摆的问题,所以在结构布局的时候,要在摆锤运动轨迹的两侧预留至少10毫米的安全间隙,避免和周边的机架、轮系零件发生运动干涉。
从功能特性上看,这套结构包含了动力输入轴、擒纵轮、擒纵叉、摆杆、摆锤几个核心部件,动力输入轴连接外部的储能单元,带动擒纵轮做匀速旋转,擒纵轮的齿形和擒纵叉的叉瓦配合,每次摆杆摆动到极限位置的时候,擒纵叉就会释放一个齿位,让擒纵轮转过固定的角度,同时给摆杆传递一个微小的冲量,补偿摆动过程中因为摩擦、空气阻力损耗的能量,让摆杆可以持续保持稳定的往复运动。设计过程中需要重点控制几个配合间隙:擒纵叉和摆杆的铰接间隙要控制在0.02到0.05毫米之间,间隙过大会带来传动空程,影响周期稳定性,间隙过小则会增大转动阻力,容易出现卡滞;摆杆的回转轴同轴度要控制在0.01毫米以内,避免转动过程中出现别劲的问题,导致摆动阻力不均匀。
实际应用的时候,这类钟摆机构除了用于传统机械钟之外,还可以拓展到其他需要恒周期往复运动的设备上,比如小型物料筛分装置的振动驱动单元、物理实验的等时性演示装置、艺术装置的动态驱动结构,只需要调整摆锤的重量和摆杆长度,就可以适配不同的摆动频率需求。在零件选材上,摆杆通常选用低密度、高刚性的材料,减少自身重量带来的转轴负载,摆锤则选用密度较高的金属材料,降低空气阻力对摆动周期的影响,擒纵轮和擒纵叉的接触部位需要做耐磨处理,因为长期往复运动过程中,齿面和叉瓦的反复冲击会带来磨损,磨损量过大之后就会改变配合间隙,导致走时精度下降甚至出现卡停的问题。
结构装配的时候,要先把摆杆组件预装在机架上,手动拨动摆杆测试转动是否顺滑,没有卡滞点之后再装配擒纵轮和擒纵叉,调整擒纵叉的初始位置,保证摆杆在中心位置的时候,擒纵叉的两个叉瓦刚好对称卡在擒纵轮的两个齿之间,然后手动转动动力输入轴,观察整个运动过程:擒纵轮每次转动一个齿位的时候,是否能顺利给摆杆传递冲量,摆杆摆动到两侧极限位置的时候,擒纵叉是否能完全锁止擒纵轮,不会出现滑齿的问题。整套结构的外形尺寸可以根据实际使用场景缩放,做桌面级演示模型的时候,整体尺寸可以控制在200毫米见方以内,摆长对应调整到100毫米左右,搭配小型发条盒就可以实现连续数小时的自主运行;如果是做大型科普展品,整体尺寸可以放大到1米以上,摆长对应调整到1米左右,搭配减速电机驱动,就可以实现长时间的稳定展示。需要注意的是,不管尺寸缩放比例多大,各个运动部件的传动比关系要保持一致,擒纵轮的齿数通常选用30齿,对应摆杆每分钟摆动30次,也就是秒针的走时频率,如果要调整走时速度,就对应改变擒纵轮的齿数或者后端轮系的传动比,不能随意改变摆杆和擒纵叉的配合角度,否则会破坏整个机构的运动逻辑,出现无法连续摆动的问题。
