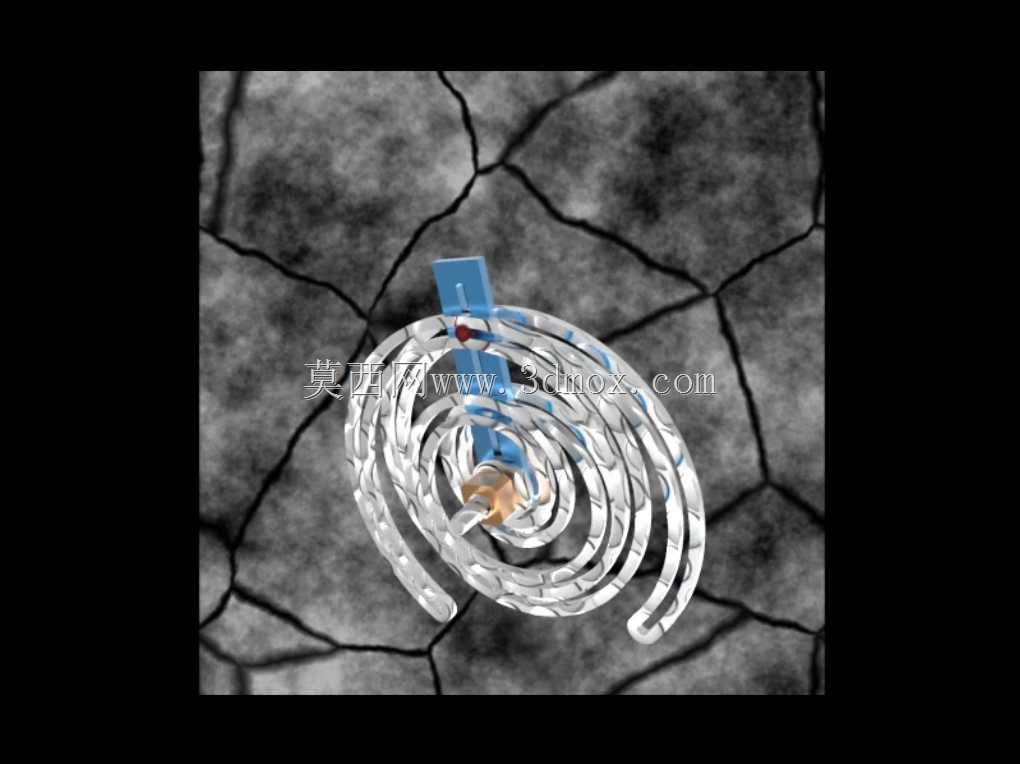

阿基米德螺旋槽驱动传动机构

　　阿基米德螺旋驱动结构的核心逻辑依托阿基米德螺线的等距特性，在传动过程中可实现从动件的匀速直线位移输出，这类结构常被应用在需要精准匀速进给的工位场景中，比如小型计量送料机构、精密微调平台的进给单元、轻工设备的定距推送工位，相比普通丝杠传动，阿基米德螺旋驱动的结构更紧凑，可在较小的回转空间内实现较长行程的直线输出，不需要配套螺母副的长行程安装空间，在空间受限的小型设备内部布局中优势明显。

　　从结构设计逻辑来看，该驱动机构的核心部件为螺旋槽回转体，螺旋槽的导程全程保持一致，槽宽与从动拨销的直径采用间隙配合，配合间隙控制在0.02-0.05mm区间，既可以保证拨销在槽内滑动顺畅无卡滞，又能避免间隙过大带来的传动回程误差。回转体的中心设置有安装轴孔，轴孔与驱动轴的配合采用H7/k6的过渡配合，通过轴端的紧定螺钉实现周向固定，可传递稳定的回转扭矩，驱动端可直接连接微型伺服电机或者手动调节旋钮，适配电动驱动与手动调节两种使用场景。从动件的拨销采用耐磨合金钢材质，表面做淬火处理提升耐磨性能，拨销与从动滑台的连接采用过盈压装，滑台配套直线导轨做导向，避免拨销承受径向弯矩，延长结构的使用寿命。

　　在实际应用中，这类阿基米德驱动结构的输出行程与螺旋槽的展开长度直接相关，单圈螺旋的进给量等于螺距值，可通过调整螺旋的圈数来适配不同的行程需求，比如在小型点胶设备的胶头微调工位，采用3圈螺旋结构即可实现15mm的微调行程，调节精度可达到0.02mm，完全满足点胶工位的对位精度要求。在安装边界方面，该结构的整体径向尺寸不超过80mm，轴向安装厚度可控制在20mm以内，不需要预留额外的螺母安装空间，可直接嵌入设备的安装面板内部，面板仅需开出对应回转体直径的安装孔，通过周边的3个M3安装螺丝即可完成固定，安装拆卸都十分便捷。

　　设计过程中需要重点关注螺旋槽的加工工艺性，槽的侧壁需要保持光滑无台阶，避免拨销在槽内滑动时出现卡顿，槽的深度需要大于拨销的插入深度1mm以上，防止运转过程中拨销从槽内脱出。同时要考虑回转体的动平衡性能，由于螺旋槽为非对称结构，在转速超过60rpm的使用场景下，需要对回转体做去重动平衡处理，避免高速运转时产生振动影响传动稳定性。从动滑台的导向导轨需要与螺旋的进给方向保持平行，平行度误差控制在0.01mm/100mm以内，否则会导致拨销与槽壁的单侧磨损加剧，缩短结构的维护周期。

　　相比其他直线传动结构，阿基米德螺旋驱动的结构零件数量更少，仅需要回转体、拨销、从动滑台三个核心零件即可实现传动功能，加工成本更低，装配难度更小，在小行程、轻负载的匀速进给场景中具备很高的性价比，常见的应用场景还包括实验室小型试验台的进给调节、光学设备的镜头微调机构、小型包装设备的标签定距推送工位，这类场景的负载普遍不超过5kg，对传动的平稳性有一定要求，同时对安装空间的限制较为严格，阿基米德驱动结构刚好可以匹配这类需求。在参数化建模过程中，可通过调整螺距、螺旋圈数、回转体外径三个核心参数快速生成不同规格的驱动结构，直接适配不同设备的设计需求，不需要重新进行结构拓扑，大幅提升设计迭代的效率。
