台式管道夹持虎钳结构三维设计

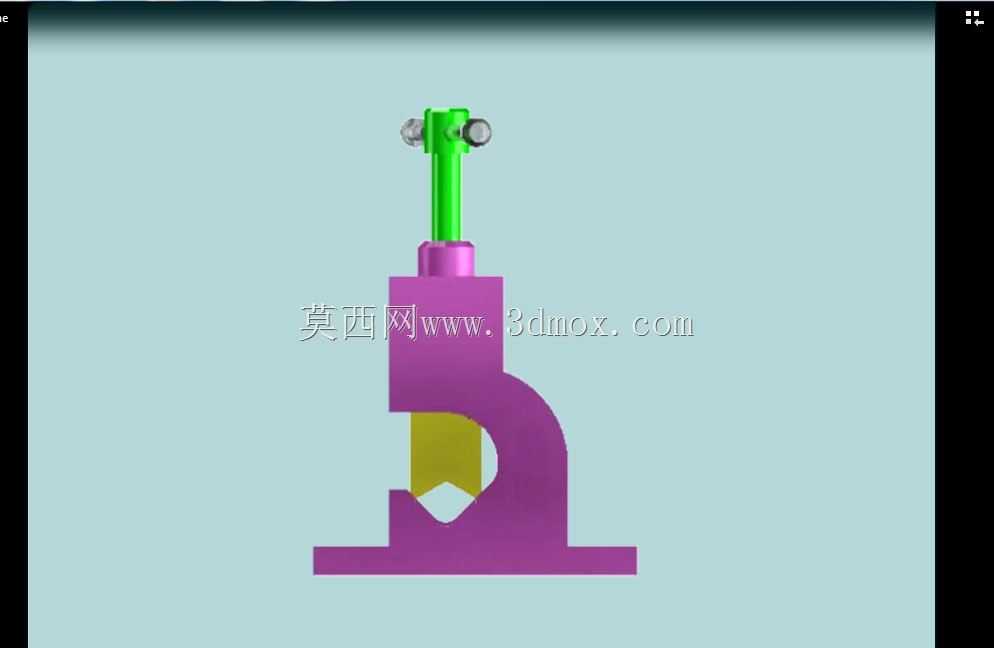

　　在管道安装、五金维修、小型管件加工的作业场景里，这类台式管钳是工位上出镜率极高的夹持工装，和普通平口虎钳的核心差异，在于它的钳口做了适配圆管外壁的V型缺口设计，不会像平钳口那样夹持圆管件时出现打滑、管件表面压痕过深甚至夹变形的问题。从结构组成来看，整个钳体以底部的平板安装座为承载基础，安装座上预留了对应的螺栓过孔，可直接固定在钳工台、工装架或者移动式作业台的台面上，安装时需要保证钳体的夹持中心和作业人员的操作位保持合适的操作距离，避免管件过长时和工位周边的其他工具、设备产生干涉。钳身的主体支撑部分采用了弯臂式的承力结构，相比直臂结构能在相同的钳身高度下获得更大的开口调节范围，同时弯臂的弧形过渡可以分散夹紧时的应力集中，

　　避免长期大载荷夹持下钳身出现根部断裂的问题。夹紧执行部分的螺杆采用了梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中的自锁性能更好，当操作人员转动顶部的加力杆带动螺杆下压时，活动压块会顺着钳身的导向槽垂直下行，和下方固定在钳座上的V型钳口配合，把穿入钳口的圆管牢牢抱死。顶部的加力杆做了横向穿销式的设计，不需要额外配套加力套管，日常作业时直接用手转动就能提供足够的夹紧力，遇到大管径、厚壁管件需要更大夹紧力的时候，也可以穿入短钢管延长力臂，获得更大的夹紧扭矩，不过要注意加力的力度不能超过钳身的设计载荷，避免螺杆螺纹崩牙或者钳身变形。活动压块和固定钳口的夹持面都做了对应弧度的咬合齿，齿的高度控制在1mm左右，

　　既可以保证夹持时和管件外壁有足够的摩擦力，防止管件转动、轴向窜动，又不会因为齿过深在薄壁管件表面留下过深的压痕，影响管件后续的装配或者表面处理。在实际的功能适配性上，这类管钳的夹持范围覆盖了日常维修、安装作业里常见的小口径金属管、PVC管、复合管，不管是做管道套丝、切割、坡口加工，还是管件的粘接、焊接对位，都能提供稳定的夹持支撑，不需要额外搭配垫块或者防滑衬垫。设计这类夹持工装的时候，首先要核算的是螺杆的传动强度和钳身的抗弯强度，要保证在最大夹紧力下，钳身的变形量控制在0.1mm以内，不然夹持长管件的时候会出现夹持端翘头、对位不准的问题；其次是导向槽的配合间隙，活动压块和钳身导向槽的单边间隙要控制在0.02-0.05mm之间，

　　间隙过大的话夹紧时压块会出现偏摆，导致管件夹持不同心，间隙过小则会在有铁屑、灰尘进入导向槽的时候出现卡滞，操作费力。安装边界上，底部安装座的长宽尺寸要适配常规钳工台的T型槽间距，固定螺栓的孔位要和标准台虎钳的安装孔位保持通用互换性，这样用户替换原有台钳的时候不需要重新在台面上打孔，降低安装的工作量。钳身的整体高度要符合人体工程学的操作高度，当固定在标准800mm高度的钳工台上时，夹持中心的高度大概在900mm左右，刚好适配操作人员站立作业时的手臂操作高度，长时间作业也不容易产生疲劳。另外，这类管钳的活动压块和固定钳口都设计成了可更换的结构，当咬合齿磨损之后，只需要松开固定螺丝更换钳口配件就可以继续使用，不需要整体更换钳体，能降低长期使用的维护成本。在做三维建模的时候，要特别注意螺杆和螺母副的配合行程，要保证最大开口状态下螺杆和螺母的啮合牙数不少于5牙，避免出现螺杆脱扣的风险，同时V型钳口的夹角要设计成90度，这个角度下对不同管径的圆管都能获得均匀的夹持力，不会出现小管径夹不紧、大管径压块偏斜的问题。钳身的所有承力棱边都做了圆角过渡处理，避免应力集中，同时也能防止操作时锋利的棱边划伤操作人员。
