暗装式多键位墙面配电开关结构设计

项目分类:机械图纸 发布时间:2021-11-01 ID:354070
  • 暗装式多键位墙面配电开关结构设计
  • 暗装式多键位墙面配电开关结构设计

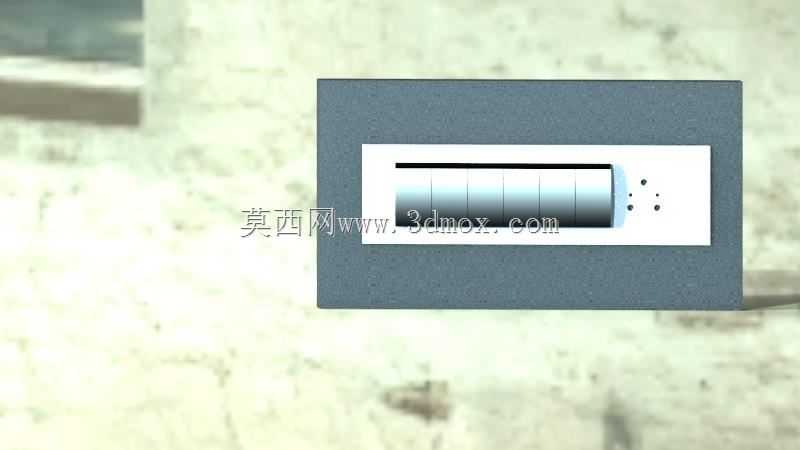

民用及商用建筑的低压配电末端场景里,这类墙面配电开关是控制照明回路、小功率用电设备通断的核心控件,日常接触频次高,其结构合理性直接影响使用手感、安装适配性与长期运行可靠性。做这款结构设计时,最先要锚定的是国内主流暗装底盒的安装边界,常规86型底盒的预埋深度多在45mm至50mm区间,固定孔中心距统一为60mm,因此开关后座的整体外形尺寸必须控制在75mm见方以内,深度不超过40mm,才能保证顺利嵌入底盒,不会出现预埋深度不足导致面板翘起、接线空间局促的问题。面板部分采用外框内嵌功能键的分层结构,外层安装面板尺寸匹配86型墙面开孔,边缘做0.5mm的微小倒角,既避免安装时刮伤墙面腻子层,也能减少日常使用的积灰死角。功能键区域采用六联并排的按键布局,单键宽度控制在11mm,键间预留1.2mm的间隙,保证单键按压时不会带动相邻按键产生联动,按键行程设计为3mm,按压力度控制在1.5N至2N区间,按压反馈清晰,不会出现软塌或者卡滞的手感。从功能实现逻辑来看,这款配电开关内部采用翘板式触点结构,动触点选用银合金材质,静触点搭配铜基镀银层,能有效降低通断瞬间的接触电阻,减少拉弧对触点的烧蚀,单回路额定承载电流设计为10A,可满足常规100W以内照明回路、小功率壁挂设备的通断控制需求。接线端采用压线式接线结构,适配1.5平方至2.5平方的铜芯硬线,接线螺丝选用防锈镀锌材质,压线板做防滑齿纹设计,拧紧后能牢牢咬合线芯,避免长期使用后线材松动脱落引发的接触不良、发热打火问题。设计过程中还要考虑安装后的墙面适配性,面板与墙面的贴合间隙控制在0.3mm以内,即使墙面存在微小的不平整,也能通过面板后侧的弹性卡扣结构做微量补偿,不会出现明显的缝隙影响美观。按键与面板的配合间隙均匀控制在0.2mm,既保证按键活动顺畅,也能阻挡日常的灰尘、飞溅的水渍进入开关内部,提升复杂使用场景下的适配性,比如卫生间、厨房这类存在潮气、少量油烟的空间,也能保证内部结构不被轻易侵蚀。从安装流程的适配性来看,整个开关结构拆分后分为面板外框、功能键模组、后座接线座三个部分,接线时可以先将后座固定在暗装底盒上,完成接线并测试通断正常后,再扣合功能键模组与外框,能有效避免安装过程中刮花面板表面,也方便后期检修时无需重新拆卸接线,直接撬开外框即可检查内部触点状态。另外在结构强度设计上,后座选用阻燃PC材质,阻燃等级达到V0级,即使内部出现异常发热也不会引燃周边的装修材料,面板表面做哑光磨砂处理,避免光线照射下产生眩光干扰,同时材质的抗老化性能满足十年以上的使用周期,不会出现发黄、脆裂的问题。考虑到不同装修风格的适配需求,面板的外框可以做不同的表面处理,但核心的安装尺寸、功能键布局保持统一,不需要重新开模调整内部结构,就能适配不同的外观设计需求,大幅降低衍生款式的开发成本。在建模过程中,需要重点校验按键的活动行程与内部翘板的转动角度匹配关系,避免出现按键按到底但触点未完全闭合,或者按键未复位时触点提前断开的问题,同时要模拟不同温度环境下的材质膨胀系数,保证高低温环境下按键与面板的配合间隙不会出现过盈卡滞,或者间隙过大进灰的问题。还要考虑接线后的线材弯折空间,后座内部预留足够的走线腔,接入2.5平方线后不会因为线材挤压导致按键模组安装不到位,每一个接线端子旁都做清晰的回路标识,方便电工接线时快速识别进线与出线端,减少接错线的概率。
