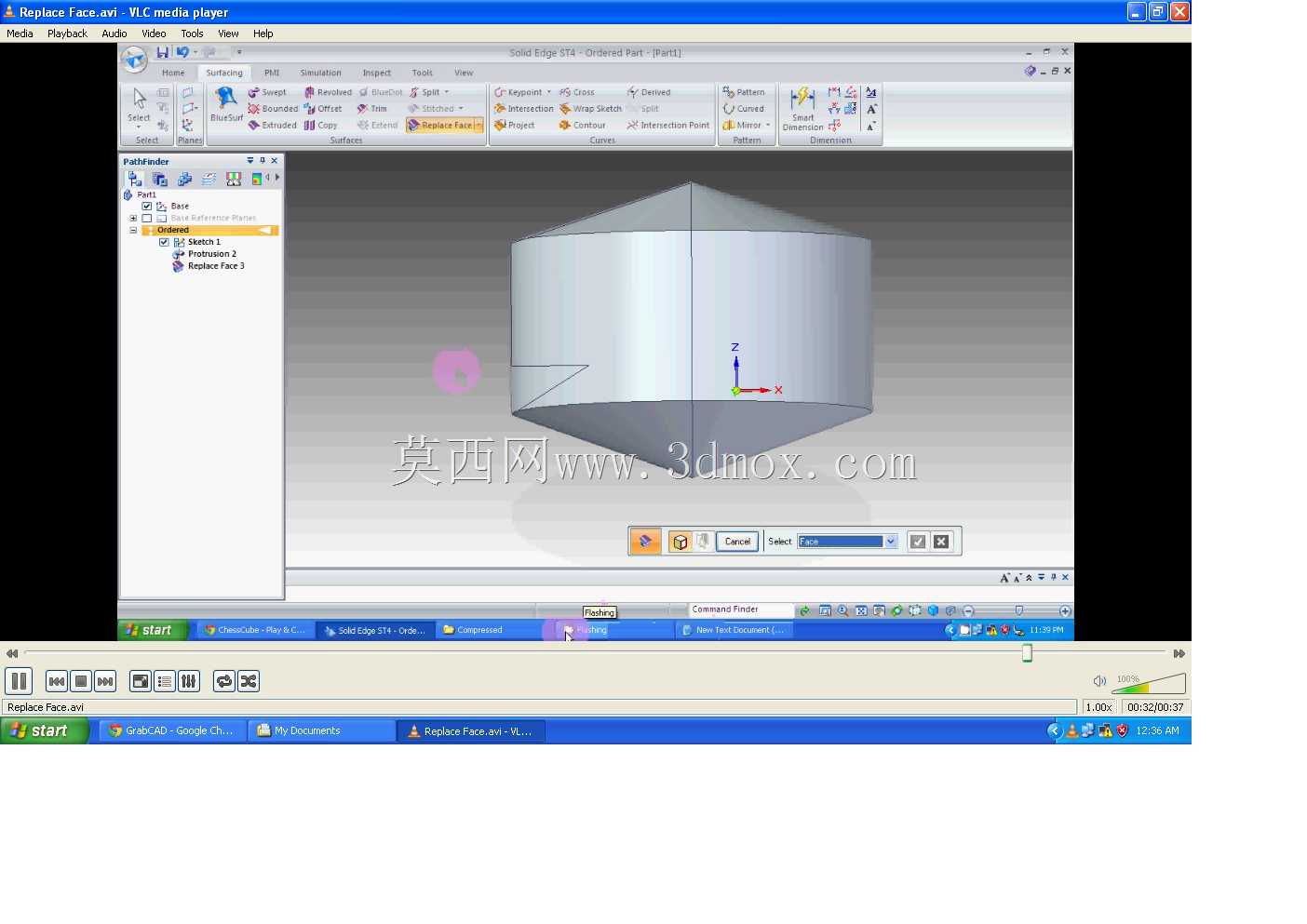

Solid Edge替换面实心边建模操作演示

在日常机械结构建模工作中，不少工程师都遇到过复杂零件建模收尾阶段的细节处理难题：多特征叠加后局部出现微小切口、拼接间隙，或是前期草绘约束不到位导致局部曲面凹凸不平，要是倒回去修改草绘参数，往往会牵动上下游特征的关联关系，轻则特征报错需要逐一重定义，重则整个建模树崩溃需要从头搭建，耗费大量不必要的时间。这个替换面实心边的建模操作逻辑，就是针对这类场景开发的高效修整方案，不需要回溯修改前期草绘，直接在现有实体特征基础上完成局部面的替换与边界修整，能大幅降低复杂零件的后期调整成本。

从实际应用场景来看，这类操作覆盖了从通用五金零件到非标设备结构件的全品类建模流程：比如做钣金折弯后的边角封合、铸件模型的拔模面修整、机加工零件的倒角与圆角衔接处理、装配体中干涉部位的局部面调整，都可以用这套逻辑快速完成。很多时候我们做外协加工的模型校核，拿到供应商发来的中间格式模型，因为格式转换出现破面、边界错位，不需要重新绘制整个零件，用替换面功能匹配相邻面的曲率，再用实心边功能修整边界，就能快速得到符合加工要求的封闭实体，比重新建模效率提升至少六成。

从功能特性来说，这套操作的核心优势在于不破坏原有特征树的参数关联，替换面时可以自动匹配目标面的曲率、法向方向，不需要手动约束相切关系，修整实心边的时候能自动识别相邻面的边界拓扑关系，把原本断开的边缝自动缝合，同时保留原有圆角、倒角的工艺特征，不会出现修整后局部工艺特征丢失的问题。比如我们做液压阀块的内部流道修整时，前期布尔运算切除流道后，流道与安装面的交接处经常出现微小的台阶面，要是直接拿去做仿真，会在台阶处出现应力集中的假阳性结果，用替换面功能把交接处的小面替换成平滑过渡面，再用实心边把流道边界修整成连续的封闭边，仿真出来的应力结果就和实际加工后的零件状态完全一致，能有效避免仿真结果失真导致的设计误判。

设计思路上，这套操作遵循的是“局部特征优先修整，不扰动整体建模逻辑”的原则，和传统的草绘回改思路不同，它把模型的面和边作为独立的编辑对象，不需要依附于前期的草绘截面，对于没有参数化特征的中间格式模型尤其友好。很多刚入行的工程师遇到模型破面第一反应是删特征重画，实际上掌握面替换和边界修整的逻辑，能处理90%以上的非参数化模型缺陷。操作时首先要定位需要修整的缺陷面，确认替换后的目标面边界范围，避免替换范围过大影响其他配合面的尺寸精度，然后选择相邻的参考面作为曲率匹配依据，替换完成后再用实心边功能检查所有开放边界，把微小的间隙自动缝合，最后做一次实体干涉检查，确认修整后的模型没有多余的空面、重叠面，就能直接用于出工程图或者导入加工编程软件。

关于外形尺寸与安装边界的注意点，使用替换面功能时要严格控制替换面的偏移公差，一般用于机加工的零件公差控制在0.02mm以内，钣金类零件控制在0.1mm以内，避免修整后零件的配合尺寸出现超差。比如做轴承座的安装面修整时，要是替换面时偏移量没控制好，导致安装面的平面度超差，实际装配时就会出现轴承座安装不稳、轴承运转时同轴度不足的问题。修整实心边的时候要注意区分工艺缺口和建模缺陷，不要把零件设计时预留的退刀槽、密封槽缺口当成建模缺陷给缝合了，不然加工出来的零件会出现工艺结构缺失，导致后续装配时刀具无法退刀、密封件无法安装的问题。另外在做装配体层面的面替换时，要提前确认相邻配合零件的边界位置，避免修整后的零件边界和相邻零件出现干涉，尤其是做运动机构的零件修整，要预留足够的运动间隙，不能因为面修整导致机构运动时出现卡滞。

实际生产中，这类建模操作的价值往往被很多工程师忽略，觉得建模只要把形状画出来就行，实际上模型的面质量直接影响后续的工程图标注、CAM编程、仿真分析全流程，面质量差的模型导入编程软件时经常出现无法识别加工面、刀路计算错误的问题，导入仿真软件时会出现网格划分失败、计算不收敛的情况，而熟练掌握替换面与实心边修整技巧，能从源头提升模型质量，减少后续各环节的沟通成本与返工概率。
