防溅大电流车载保险丝座结构设计

在车载低压配电、户外小型动力设备的线路保护场景中，裸露的保险丝连接结构很容易因为溅水、积灰、意外触碰引发接触不良、短路拉弧甚至起火风险，这款防溅结构的大电流保险丝座，就是针对这类工况做的定向结构优化。从实际使用场景来看，这类保险丝座主要适配100A以内的低压直流回路，常见于工程车辆改装、农用机械配电、户外移动电源机组的线路保护段，替代传统的裸露式螺栓接线保险丝架，解决户外作业时泥水飞溅、扬尘堆积带来的绝缘失效问题。

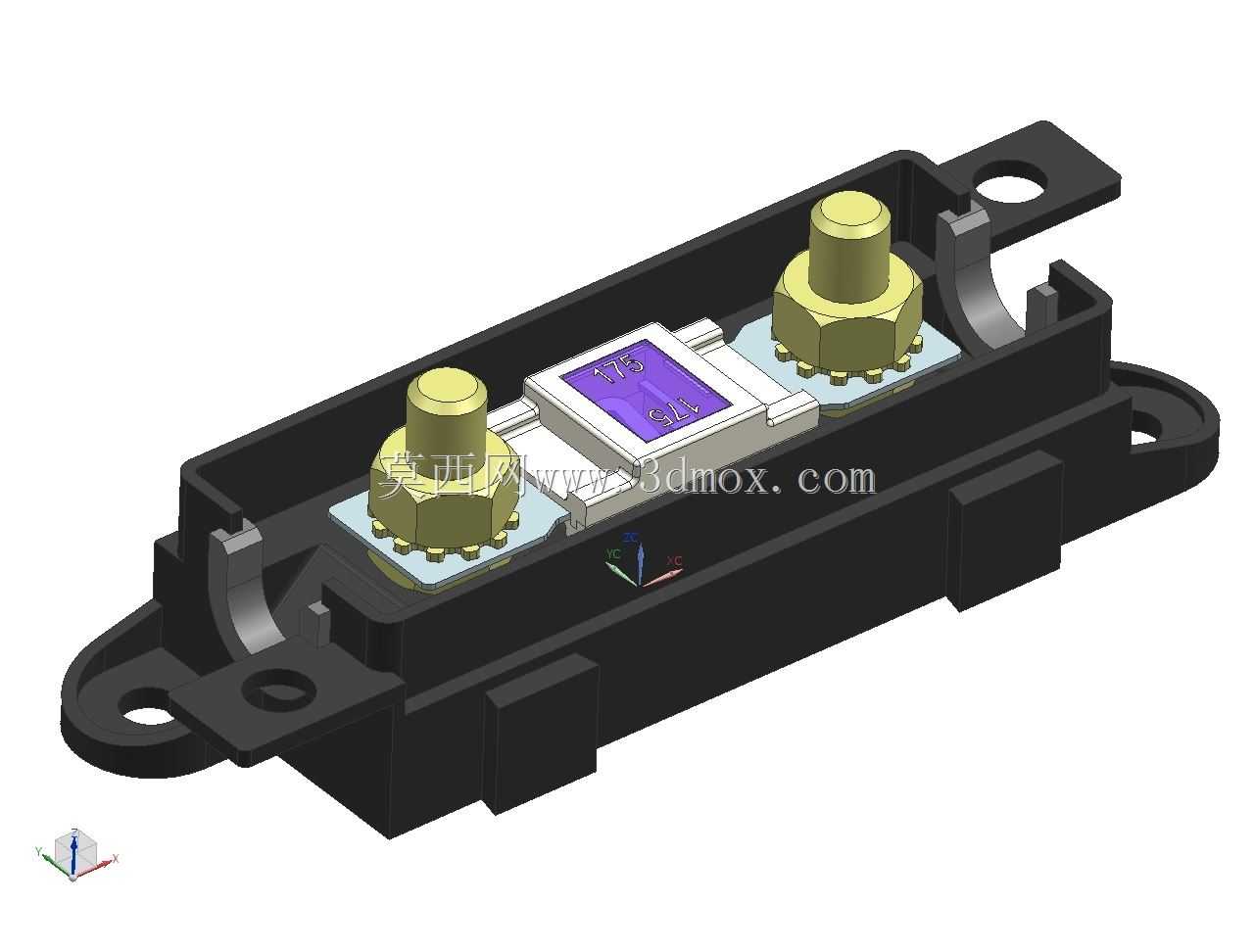

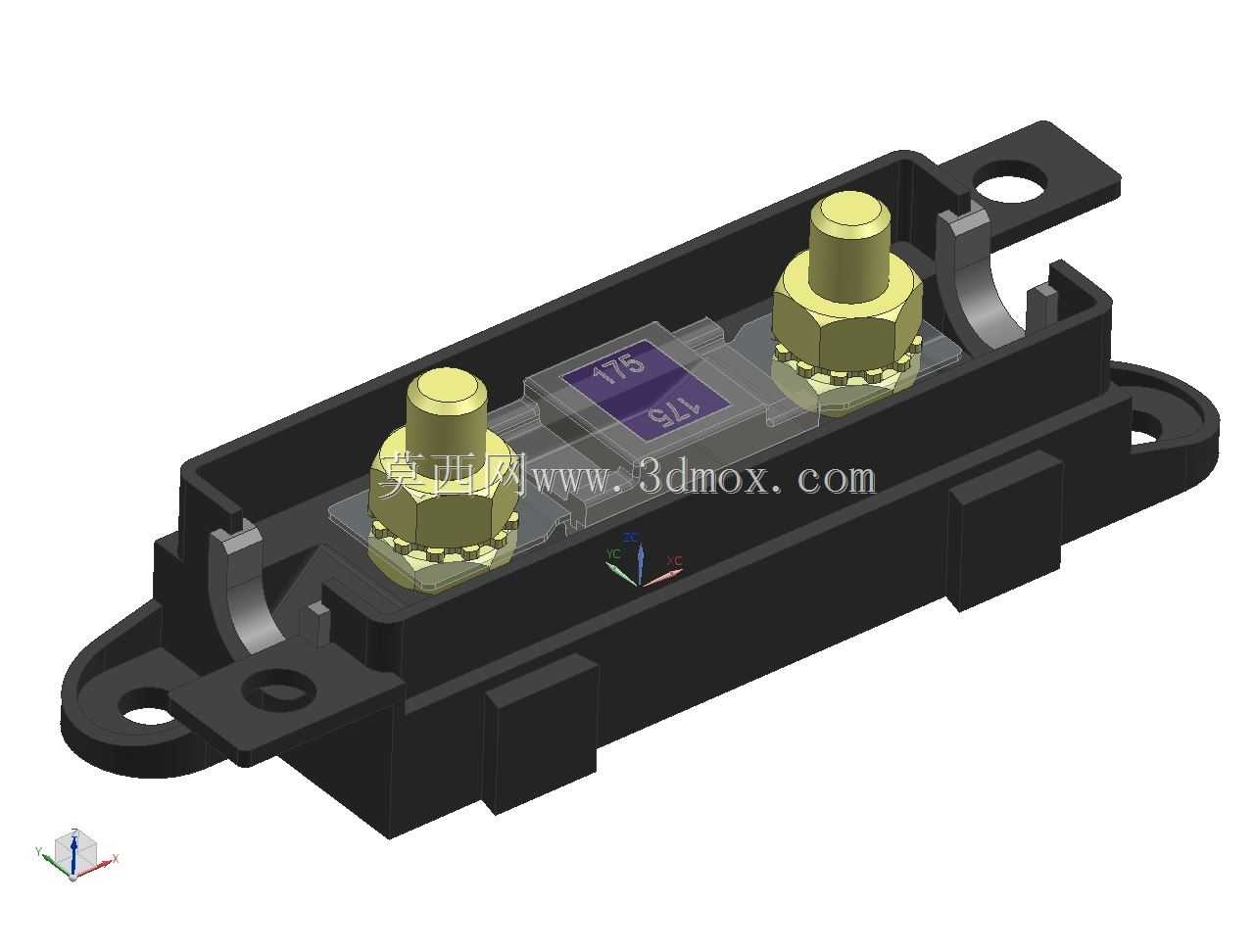

从功能特性上看，整个座体采用绝缘耐温的工程塑料成型，底座两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，使用M5规格的螺栓即可完成整机固定，固定耳的跨度尺寸适配常见的车载配电盒安装梁间距，不需要额外做转接支架。座体中间的容纳槽做了阶梯式限位结构，匹配标准尺寸的插栓式大电流保险丝，保险丝放入后不会出现横向窜动，两端的接线端子采用黄铜镀镍材质，螺栓压紧结构可以适配6-16平方的多股铜芯线，接线时导线端头压接铜鼻子后套入端子螺栓，拧紧六角螺母即可完成可靠压接，螺母下方自带一体式防滑垫圈，避免车辆运行过程中振动导致的接线松动。

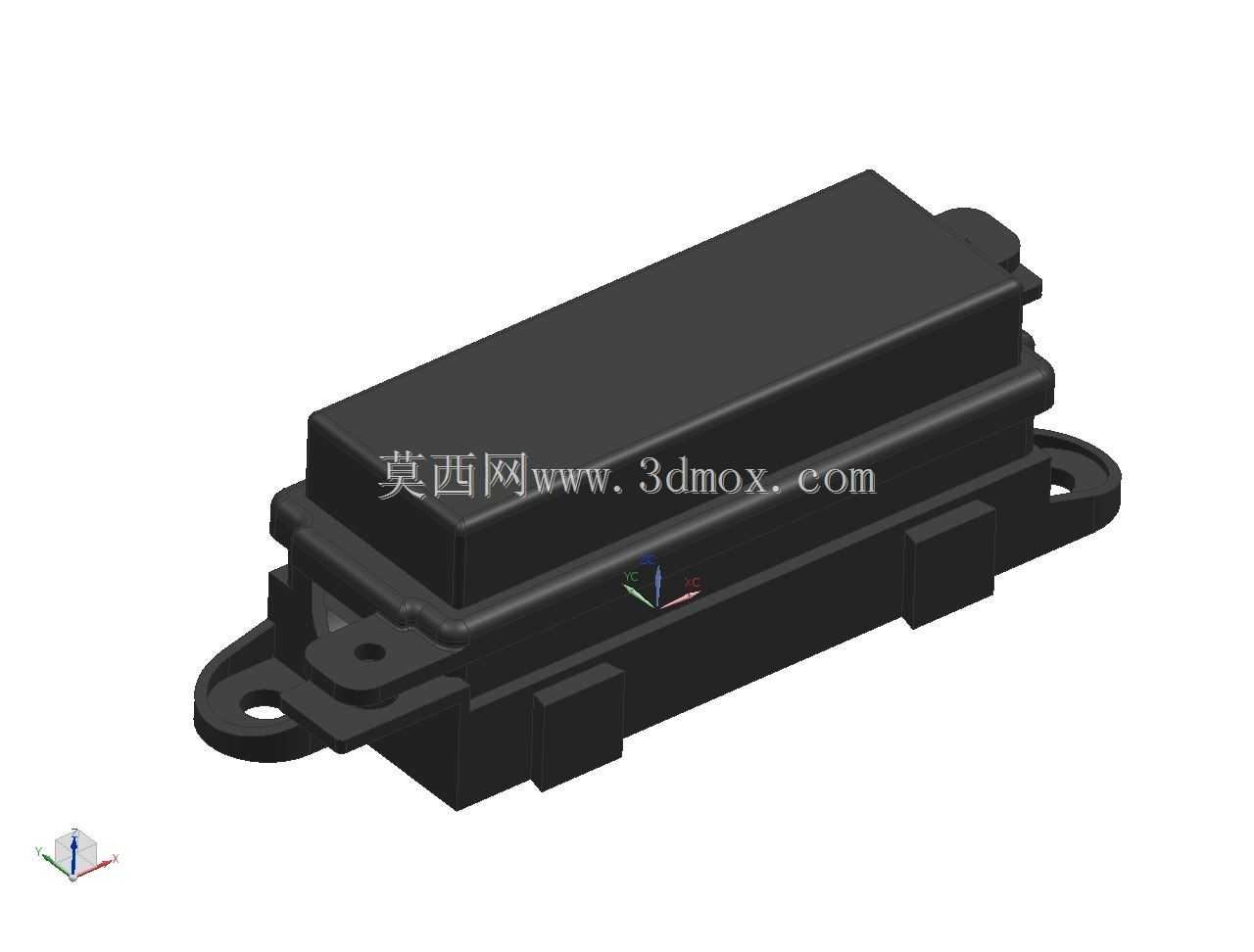

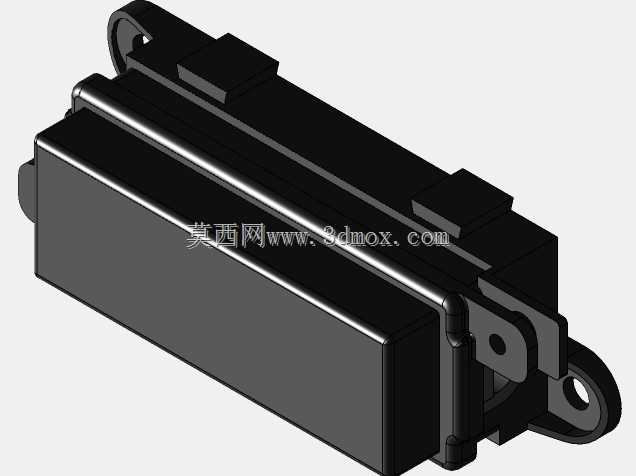

设计思路上，这款结构没有采用全密封的外壳设计，而是在保险丝容纳腔的上方做了半透明的防溅盖板，盖板和底座之间通过侧边的卡扣结构连接，不需要额外工具即可徒手掀开更换保险丝，盖板和底座的配合面做了错位挡边结构，当液体从上方或侧面飞溅到座体上时，挡边会引导液体从座体两端的预留排水槽流出，不会渗入到保险丝和接线端子的接触区域，同时半开放的腔体结构又能保证保险丝工作时的散热需求，避免全密封结构导致的温升过高问题。座体内部在两个接线端子的下方做了隔离筋，将两个极的接线区域完全隔开，即使有金属碎屑掉入腔体内，也不会造成两极短路。

安装边界方面，整个座体的总长度控制在110mm以内，宽度42mm，不含接线螺栓的总高度为28mm，安装后上方预留15mm的操作空间即可完成保险丝更换和接线操作，不需要过大的安装净空。固定耳上的两个安装孔中心距为92mm，安装孔直径5.2mm，适配常用的钣金自攻螺丝或螺栓固定，座体底部做了2mm高度的凸筋，安装后底座和安装面之间留有均匀间隙，避免安装面的积水长期浸泡座体底部。接线端子的螺栓轴线和安装面垂直，接线时导线可以从座体的前后两个方向引入，适配不同的走线方向需求，不需要额外弯折导线。

从结构细节来看，座体上的卡扣结构做了圆角过渡，反复拆装盖板不会出现断裂问题，六角螺母的安装位置做了六角限位槽，拧紧接线螺母时不需要额外用扳手固定下方的螺母，单手即可完成接线操作，提升装配效率。保险丝的容纳槽深度刚好匹配标准保险丝的厚度，盖上盖板后保险丝不会出现上下跳动，即使在强振动工况下也能保证和两端端子的可靠接触。两端的排水槽做了倾斜角度设计，进入挡边的液体可以自然流出，不会在槽内积存。整个结构没有多余的复杂特征，模具成型难度低，量产时成品率高，同时所有的棱角位置都做了R0.5以上的圆角处理，装配和维护时不会划伤操作人员的手部。
