175A平板式大电流车用保险丝结构

在车载低压配电、工程机械直流供电回路的设计选型中，大电流回路的过流保护一直是结构工程师需要重点考量的环节，这类175A规格的平板式保险丝，主要应用在车辆主电源回路、大功率辅助用电设备的进线端，比如工程车辆的液压动力单元供电、重型商用车的启动回路、新能源低压辅助供电回路这类持续载流大、短路冲击电流高的场景，一旦回路中出现线束磨破搭铁、负载内部短路等故障，保险丝能在毫秒级时间内熔断切断回路，避免线束过热起火、用电设备烧毁的风险。

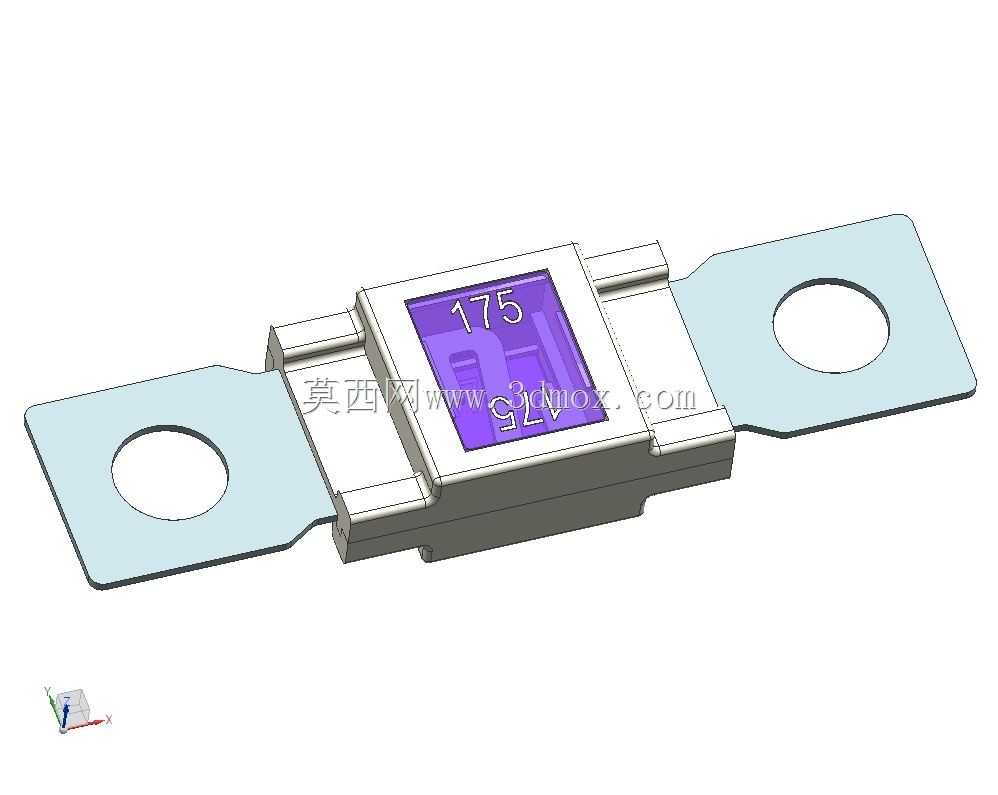

从结构设计来看，这款保险丝采用两端平板式安装耳的结构，两个安装耳上预留了标准圆形安装孔，安装时直接通过螺栓压接到配电回路的铜排或者接线端子上，相比插片式小电流保险丝，这种平板压接的接触面积更大，接触电阻更低，能在持续通过175A额定电流的工况下，不会因为接触点过热导致误熔断。中间的熔芯部分采用密封式壳体封装，壳体上直接模印额定电流参数，方便后期运维人员快速识别规格，熔芯的熔断特性属于慢熔类型，能够耐受短时间的启动冲击电流，比如启动电机工作时的瞬时大电流不会触发熔断，只有当电流持续超过额定阈值，或者出现远超额定值的短路电流时才会动作，匹配车载大电流负载的工作特性。

做三维建模的时候，首先要明确安装边界的尺寸约束：两端安装孔的中心距是这类保险丝的核心安装尺寸，直接决定了配电盒内铜排的开孔间距，安装孔的直径要匹配常用的M6或者M8固定螺栓，保证螺栓穿过时不会有过大的间隙，避免压接时出现偏斜导致接触不良。安装耳的厚度要满足载流要求，整体采用紫铜镀锡的材质，既保证导电性能，也能避免长期使用后铜面氧化导致接触电阻上升。中间熔芯的壳体采用耐高温的工程塑料材质，能够承受熔断瞬间的高温冲击，不会出现壳体炸裂、熔融滴落的情况，满足车载部件的阻燃要求。

在实际的设备结构设计中，选用这类保险丝的时候，除了额定电流参数，还要预留足够的安装空间，保险丝两端的接线部位要和周边的金属结构件保持足够的电气间隙，避免车辆行驶过程中震动导致绝缘距离不足出现拉弧。同时安装位置要尽量靠近电源输出端，减少无保护的线束长度，降低故障风险。建模过程中，熔芯内部的熔断结构不需要做完全的细节还原，但外部的安装尺寸、外形轮廓必须和实物完全一致，否则后续做配电盒的装配验证时，会出现安装干涉、螺栓无法对位的问题。另外，壳体上的标识位置要准确，方便后续生成工程图的时候标注规格信息，也能在装配环节指导操作人员选用正确的配件。

这类平板式大保险丝和常见的小号插片保险不同，它的载流上限更高，结构强度更好，抗震动性能更强，适合在工况恶劣的移动设备上使用，比如矿山工程机械、农用机械、重型卡车这类震动大、环境温度变化范围宽的场景，普通插片保险在长期震动下容易出现接触松脱的问题，而螺栓压接的平板结构能始终保持稳定的接触压力。设计配电结构的时候，还要考虑保险丝更换的便利性，安装位置要预留足够的操作空间，方便后期维护的时候不用拆解过多周边部件就能更换保险丝，同时周边不要布置怕高温的部件，避免保险丝熔断时的高温影响周边零件。
