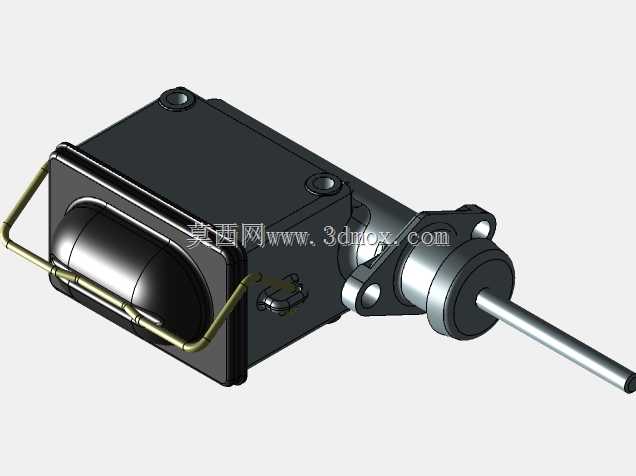

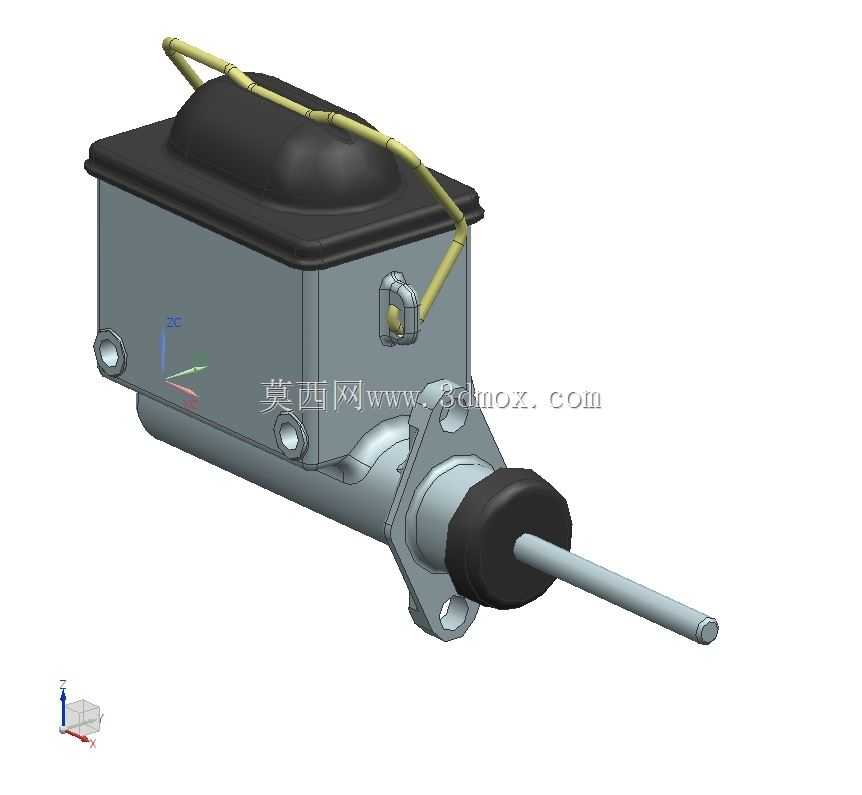

威尔伍德型汽车制动总泵结构三维数模

在乘用车辆、改装赛车以及轻型商用车辆的液压制动系统布局中，制动总泵作为整套制动回路的核心压力输出部件，承担着将驾驶员施加在制动踏板上的机械推力转化为液压压力的核心职能，这套威尔伍德结构的制动总泵数模，完整还原了该类高性能制动总泵的外部装配特征与接口边界，可直接用于制动系统台架搭建的布局校核、整车底盘制动部件的装配干涉检查，以及改装车制动系统升级的选型匹配参考。从实际装车的功能逻辑来看，该类制动总泵多采用双腔独立结构设计，对应车辆前后轴独立的制动回路，即便单回路出现密封失效泄漏问题，另一回路仍可保留部分制动能力，避免制动功能完全丧失，这一设计完全符合机动车制动安全的强制要求。数模还原的外部结构中，上部的储液腔用于存储制动液，通过腔体内的补偿孔、回油孔与下部的泵腔连通，在制动踏板释放、活塞回位的过程中及时补充泵腔内的制动液，避免制动系统出现气阻或者踏板空行程过大的问题；储液腔外部的固定管路结构，用于连接储液腔盖的通气路径，保证储液腔内部压力与大气压平衡，避免制动液流动受阻。下部的泵体部分集成了安装法兰结构，法兰上的两个安装孔位完全对应实车的安装支架定位尺寸，安装时通过螺栓将总泵固定在真空助力器或者踏板支架的对应安装面上，推杆从泵体前端的防尘罩位置伸出，直接与制动踏板机构或者助力器的输出顶杆对接，防尘罩采用波纹橡胶结构，可在推杆往复运动过程中阻挡外界灰尘、泥水进入泵腔内部，避免活塞密封圈出现异常磨损导致的泄压问题。从建模的设计思路来看，该数模优先保证了外部安装接口的尺寸精度，所有与周边部件存在装配关系的特征，包括安装法兰的孔位间距、推杆的伸出长度与直径、储液腔的外部轮廓尺寸、泵体侧面的制动液输出接口位置与螺纹规格，都完全参照实车测绘尺寸进行还原，能够满足总装阶段的干涉检查需求——在底盘总布置过程中，设计人员可直接将该数模导入整车装配环境，核对总泵与周边制动管路、踏板支架、防火墙钣金、真空助力器之间的间隙，避免实车装配时出现部件干涉导致的装配困难。对于制动系统的设计人员而言，该数模可用于前期的系统布局验证：在确定制动总泵的缸径参数后，结合轮缸的活塞面积、制动踏板的杠杆比，可快速计算出整套制动系统的压力输出特性，匹配不同车型的制动效能需求；针对改装车场景，该数模可帮助改装人员提前核对发动机舱内的安装空间，确认总泵与进气歧管、刹车油管路、离合器总泵等周边部件的间隙，避免改装后出现部件磕碰或者管路弯折的问题。从安装边界来看，该总泵的整体轮廓为上部方正储液腔、下部阶梯状泵体的结构，储液腔顶部的加注口位置预留了油盖的安装空间，泵体侧面的两个输出接口分别对应前后制动回路，接口的朝向角度完全适配常规的底盘管路走向，可减少制动管路的弯折角度，降低管路的流阻，同时避免管路出现应力集中导致的开裂问题。泵体表面的固定螺栓凸台结构，用于固定泵体内部的活塞限位组件，数模中完整还原了该凸台的位置与尺寸，可用于后续拆解维修过程中的工装匹配，也可用于制动系统教学过程中的结构展示，帮助学员直观理解制动总泵的外部结构与装配关系。不同于仅做外观示意的简化模型，该数模对所有影响装配的外部特征都做了精准还原，包括推杆端部的球面结构、安装法兰的定位止口尺寸、储液腔与泵体连接位置的加强筋结构，这些细节特征直接决定了部件能否顺利装车，比如安装法兰上的定位止口需要与助力器壳体的对应凹槽配合，保证总泵与助力器的同轴度，避免推杆出现偏磨导致的密封失效；推杆端部的球面结构可在踏板摆动过程中自动调整受力角度，避免推杆承受侧向力导致的卡滞问题。在实际的工程应用中，这类精准的外部结构数模还可用于制动系统的虚拟台架搭建，结合多体动力学软件可模拟制动踏板踩下过程中总泵推杆的受力与位移变化，验证踏板的脚感特性，也可用于生成制动总泵的外部防护结构设计，比如针对越野车型的使用场景，可基于该数模设计总泵的防尘防泥护板，避免越野过程中泥水飞溅到总泵表面导致的腐蚀问题。
