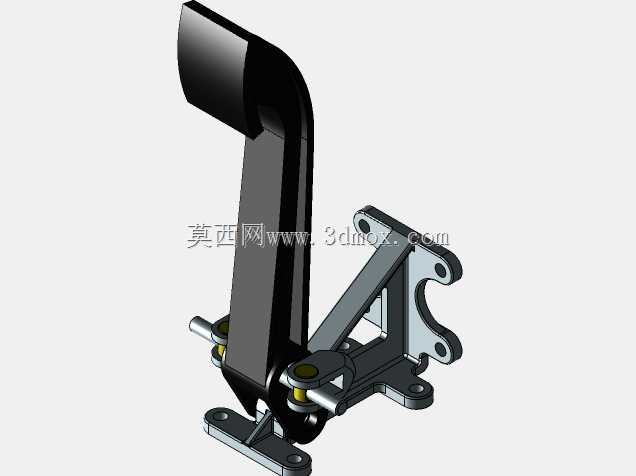

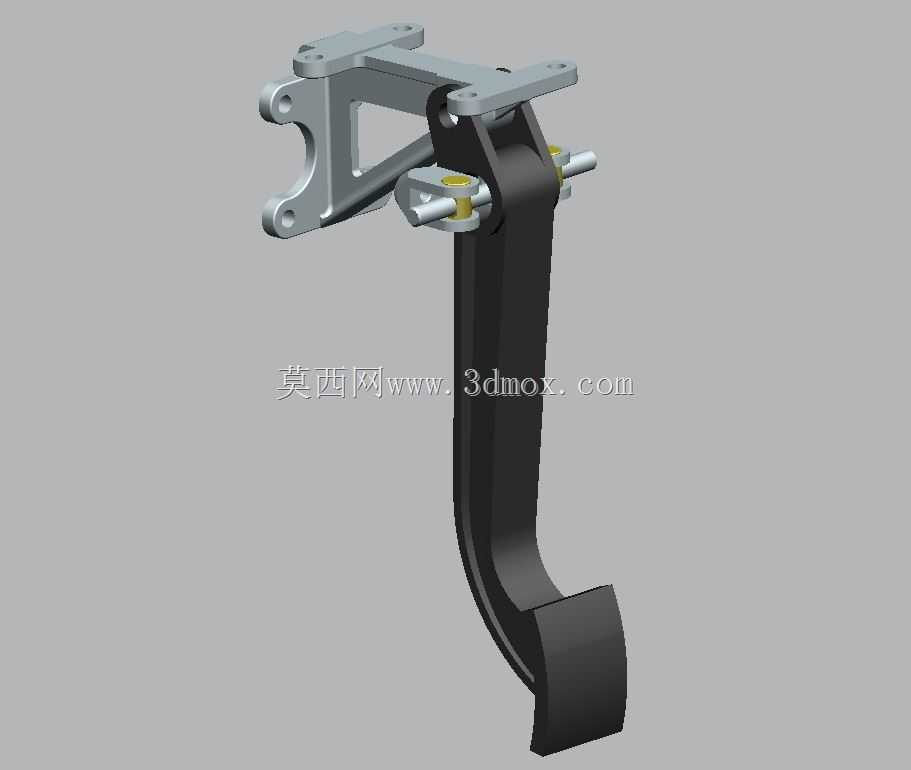

威尔伍德摆动式回转安装制动踏板结构

在乘用车辆、工程作业车辆以及特种改装车辆的驾驶舱操纵系统设计中，制动踏板作为驾驶员直接施加制动力的第一交互构件，其安装形式、摆动行程、受力传递路径直接决定整车制动操作的脚感反馈、制动响应速度以及长时间驾驶的操作疲劳度，回转安装形式的摆动式制动踏板，是目前性能取向车型、改装车辆以及工业作业车辆中应用占比极高的结构方案。这套摆动式回转安装制动踏板采用7:1的杠杆比例设计，核心设计逻辑围绕力的放大传递与安装空间适配展开，区别于传统地板固定式踏板的受力路径，该结构采用上部回转铰接的安装形式，踏板臂绕上部固定铰轴做圆弧摆动，驾驶员施加在踏板面的脚踏力通过杠杆臂放大后，直接传递至后端的制动主缸推杆或者制动拉线，7:1的杠杆比是经过多轮实车脚感标定确定的参数，既能够保证驾驶员施加较小的脚踏力即可获得足够的制动力输出，又不会因为杠杆比过大导致踏板行程过长、制动虚位明显的问题，适配多数中小型乘用车辆以及轻型作业车辆的制动系统压力需求。从结构组成来看，整套踏板分为上部安装支架、回转铰接销轴、踏板臂本体、踏板防滑面以及复位构件安装位几个核心部分，上部安装支架采用多安装孔位的板式结构，支架上预留的四个螺栓安装孔呈矩形分布，能够直接固定在驾驶舱前围板的加强钣金上，安装孔位的公差设计采用基孔制间隙配合，预留0.2mm的安装调整余量，方便装配过程中调整踏板的左右位置，避免与周边的加速踏板、离合踏板以及内饰护板产生运动干涉。支架与踏板臂之间的铰接位置采用双衬套支撑结构，衬套嵌入踏板臂上端的铰接孔内，销轴穿过支架与衬套后通过端部的卡簧固定轴向位置，这种双衬套支撑的结构能够有效避免踏板摆动过程中出现侧向晃动，减少铰接位置的磨损量，延长整套踏板机构的使用寿命，衬套采用自润滑材质，日常使用过程中无需额外加注润滑脂即可保证摆动顺畅，不会出现踏板卡滞、回位不畅的问题。踏板臂采用弯臂式结构设计，弯曲弧度经过运动包络校核，在踏板全行程摆动过程中，臂身不会与驾驶舱内的转向管柱、线束护板以及地毯凸起结构产生剐蹭，踏板臂的截面采用变截面设计，上部铰接位置受力集中，截面厚度更大，靠近踏板面的位置受力弯矩较小，截面适当收窄，在保证整体结构强度满足1500N极限脚踏力不发生塑性变形的前提下，尽可能降低构件自身重量，符合整车轻量化的设计要求。踏板面采用加宽的弧形防滑结构，表面设置有横向的防滑凸起，能够适配不同鞋底的踩踏接触，即使驾驶员鞋底沾有泥水或者油污，也能够保证踩踏过程中不会出现滑脚的问题，踏板面的倾斜角度经过人机工程校核，在常规驾驶坐姿下，驾驶员的脚掌自然放置时能够完全贴合踏板面，脚踝的摆动角度处于舒适区间，长时间踩踏制动也不会出现脚踝酸胀的疲劳感。从安装边界来看，整套踏板机构的上部安装支架宽度为142mm，安装孔位的横向间距为120mm，纵向间距为48mm，适配多数车型前围板的通用安装孔位布局，踏板的总高度为286mm，自由状态下踏板面距离安装支架基准面的垂直距离为235mm，全制动行程下踏板的摆动角度为22度，对应的踏板面直线行程为120mm，预留有10mm的超行程余量，避免制动片磨损到极限位置后踏板踩到底出现硬接触的问题。在实际选型适配过程中，需要注意踏板后端的动力输出接口尺寸，该结构的推杆连接销孔直径为8mm，适配常规规格的制动主缸推杆连接叉，若用于拉线式制动结构，可直接更换拉线安装支架即可完成适配，不需要改动主体的铰接与安装结构。在三维建模过程中，该结构的所有铰接位置都设置了合理的装配间隙，运动仿真过程中能够完整模拟踏板从自由状态到全制动状态的完整摆动过程，可直接用于驾驶舱操纵系统的布局校核、制动系统的受力仿真以及改装件的开发参考，结构中所有的安装孔位、铰接尺寸、外形轮廓都经过实际测绘校核，与量产实物的尺寸偏差控制在0.1mm以内，能够直接导出工程图用于生产加工。
