紧凑型直联式双螺杆流体输送泵结构

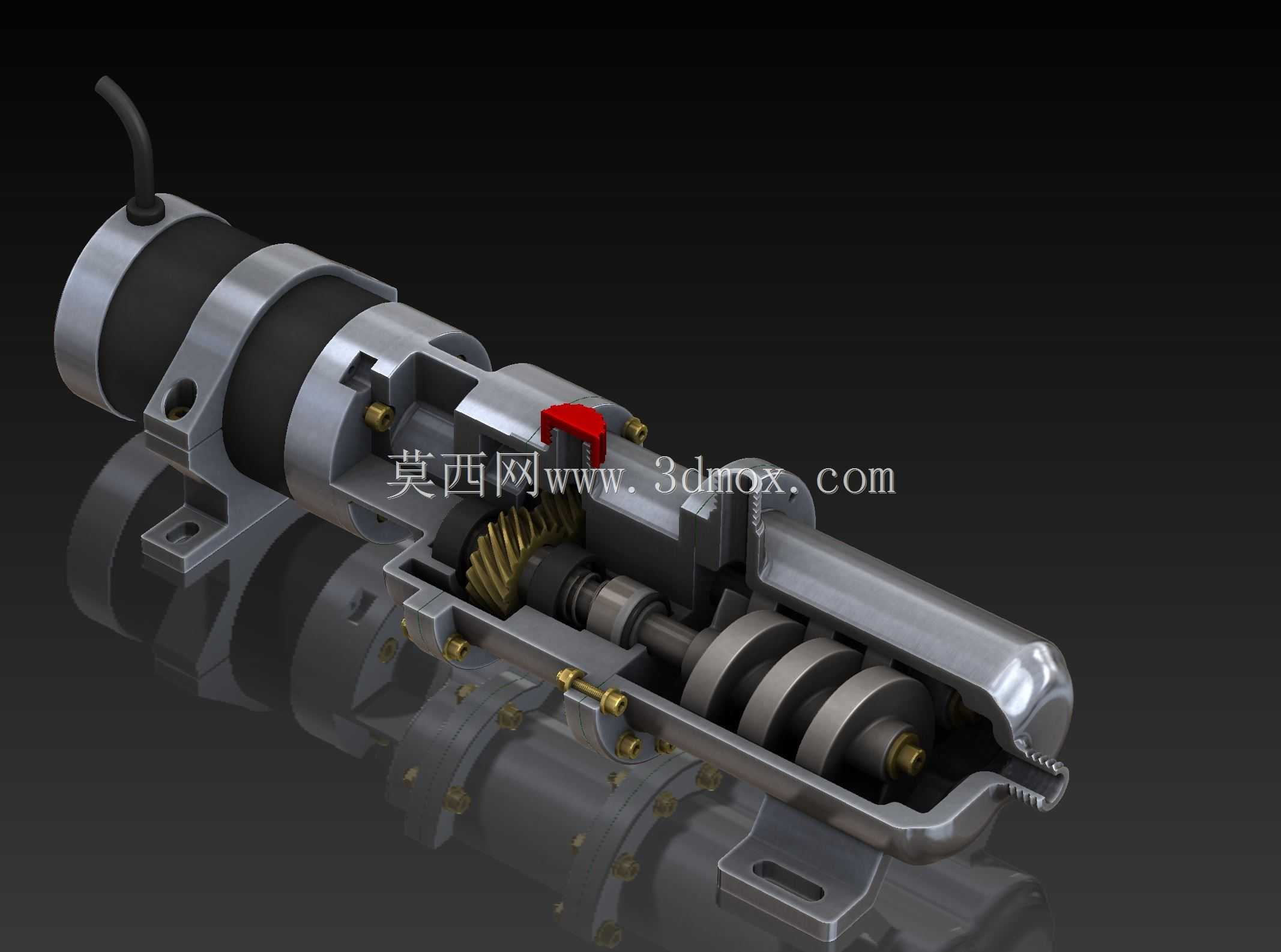

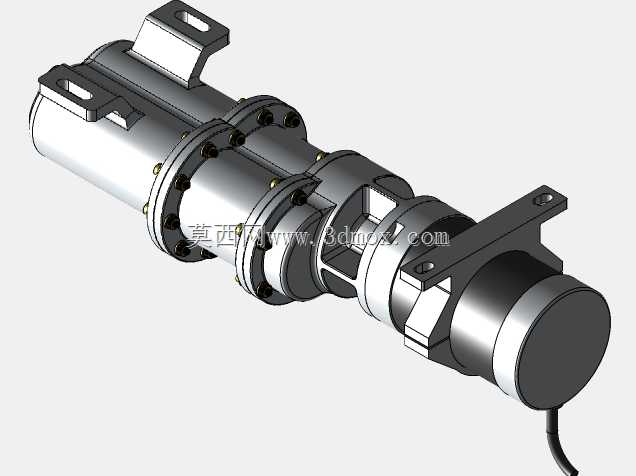

这款双螺杆泵的设计初衷，是面向窄空间安装场景下的小流量高压力流体输送需求，在航空机载配套、小型实验流体回路、紧凑型工业冷却系统这类对安装体积、重量有严苛限制的场景中，传统离心泵受限于气蚀余量与压力输出能力无法适配，齿轮泵又存在输送介质粘度适应范围窄、脉动大的短板，双螺杆结构的容积式工作原理恰好能填补这一应用空白。从结构布局来看，驱动端采用24V直流无刷电机直联设计，省去了传统泵组常用的联轴器过渡结构，动力通过花键直接传递到主动螺杆轴，既压缩了整机轴向长度，也消除了联轴器对中偏差带来的振动与额外功率损耗，驱动轴系配置4组轴承做径向与轴向支撑，相比常规双螺杆泵2-3组轴承的支撑方案，在高转速输出工况下轴系挠度更小，螺杆啮合间隙能控制在更稳定的区间，有效降低内泄漏带来的容积效率损失。

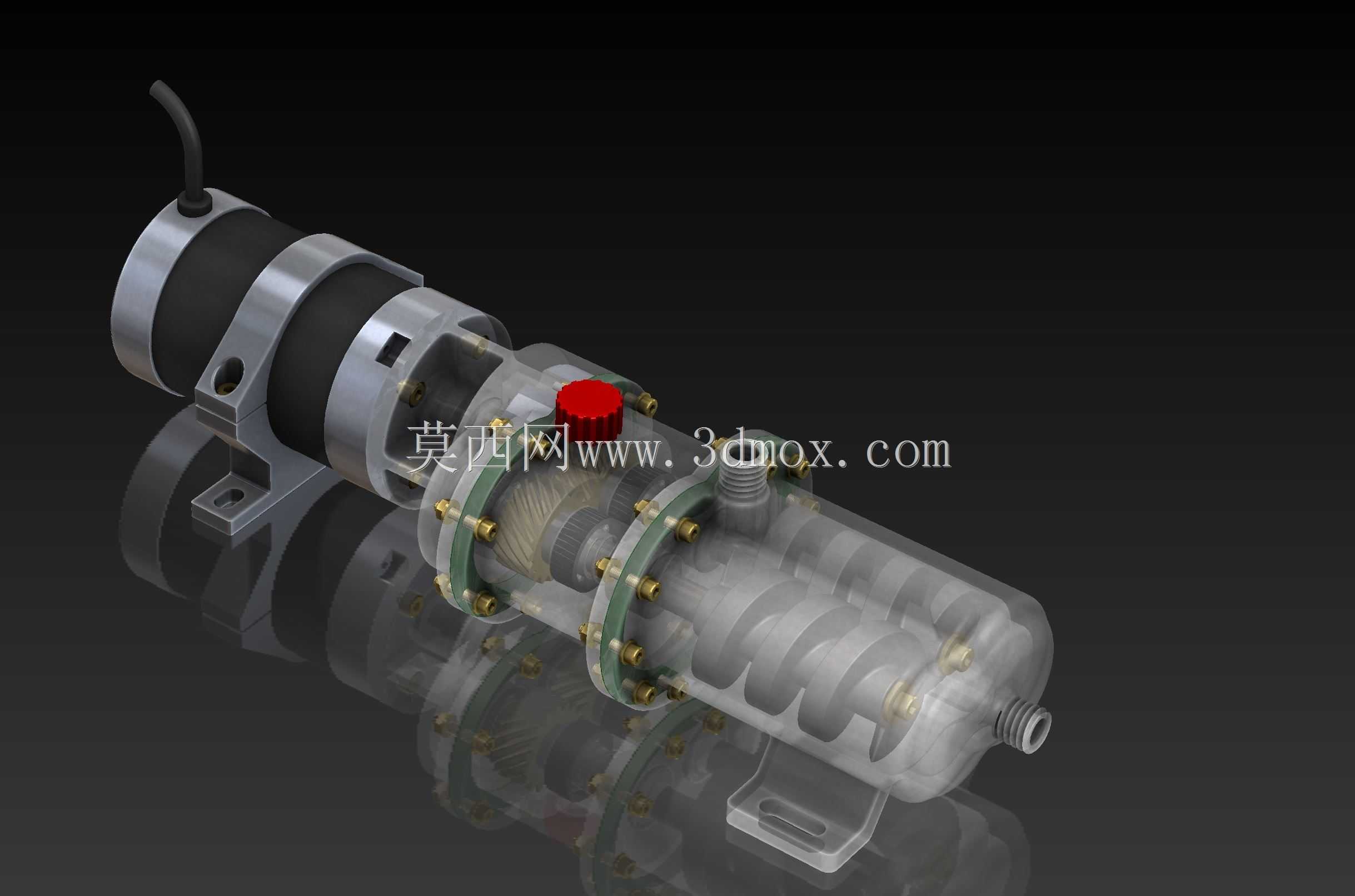

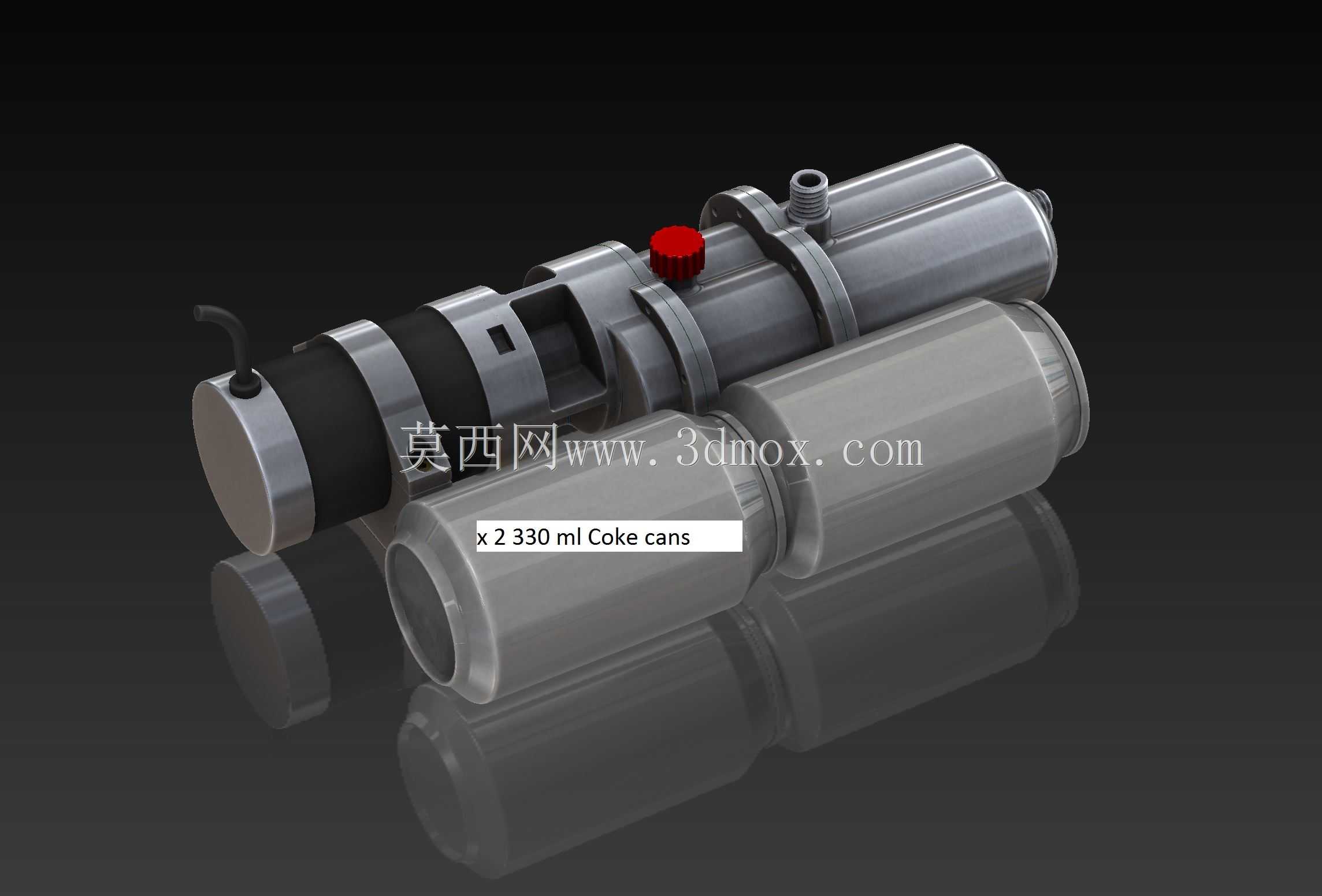

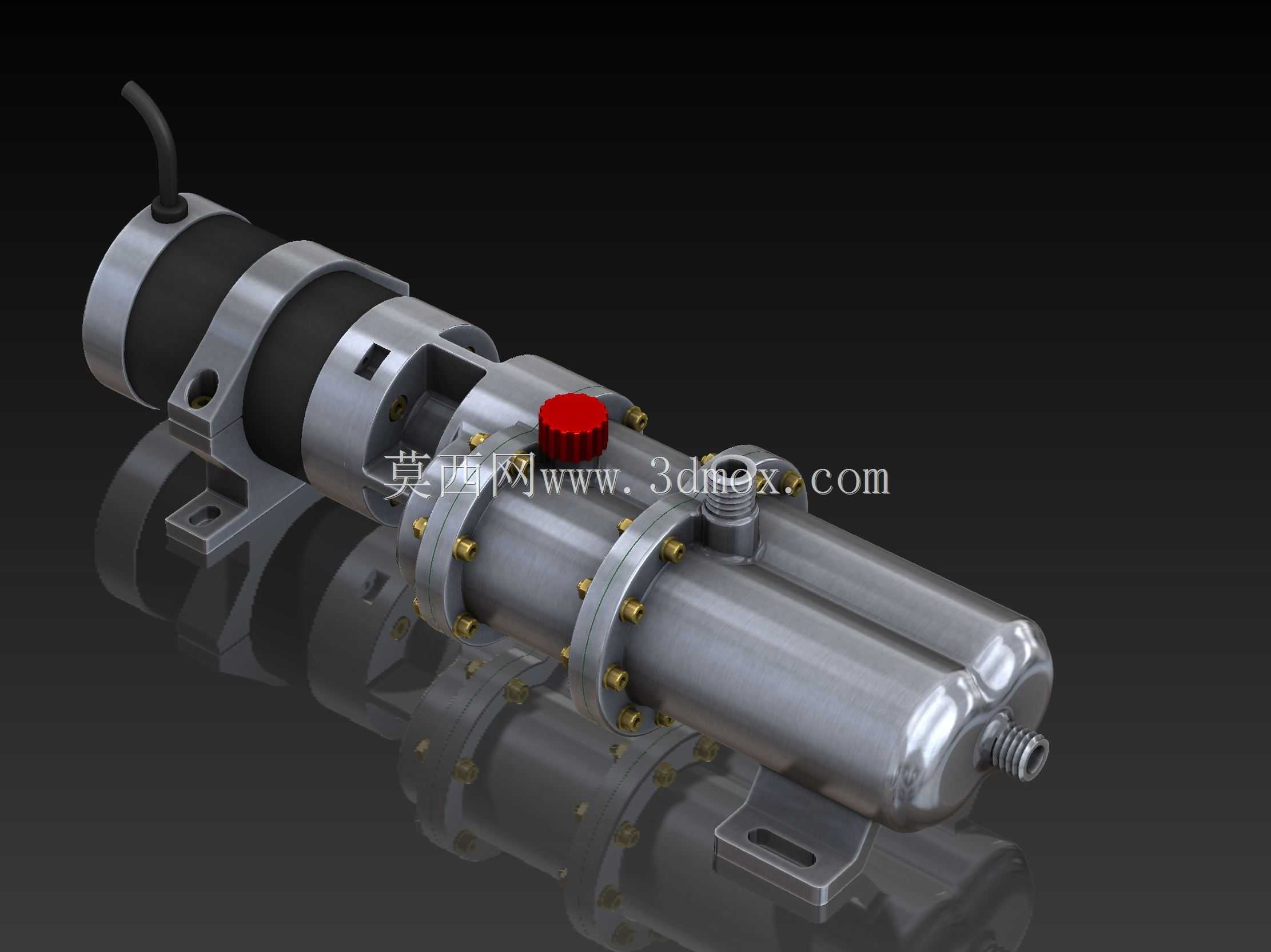

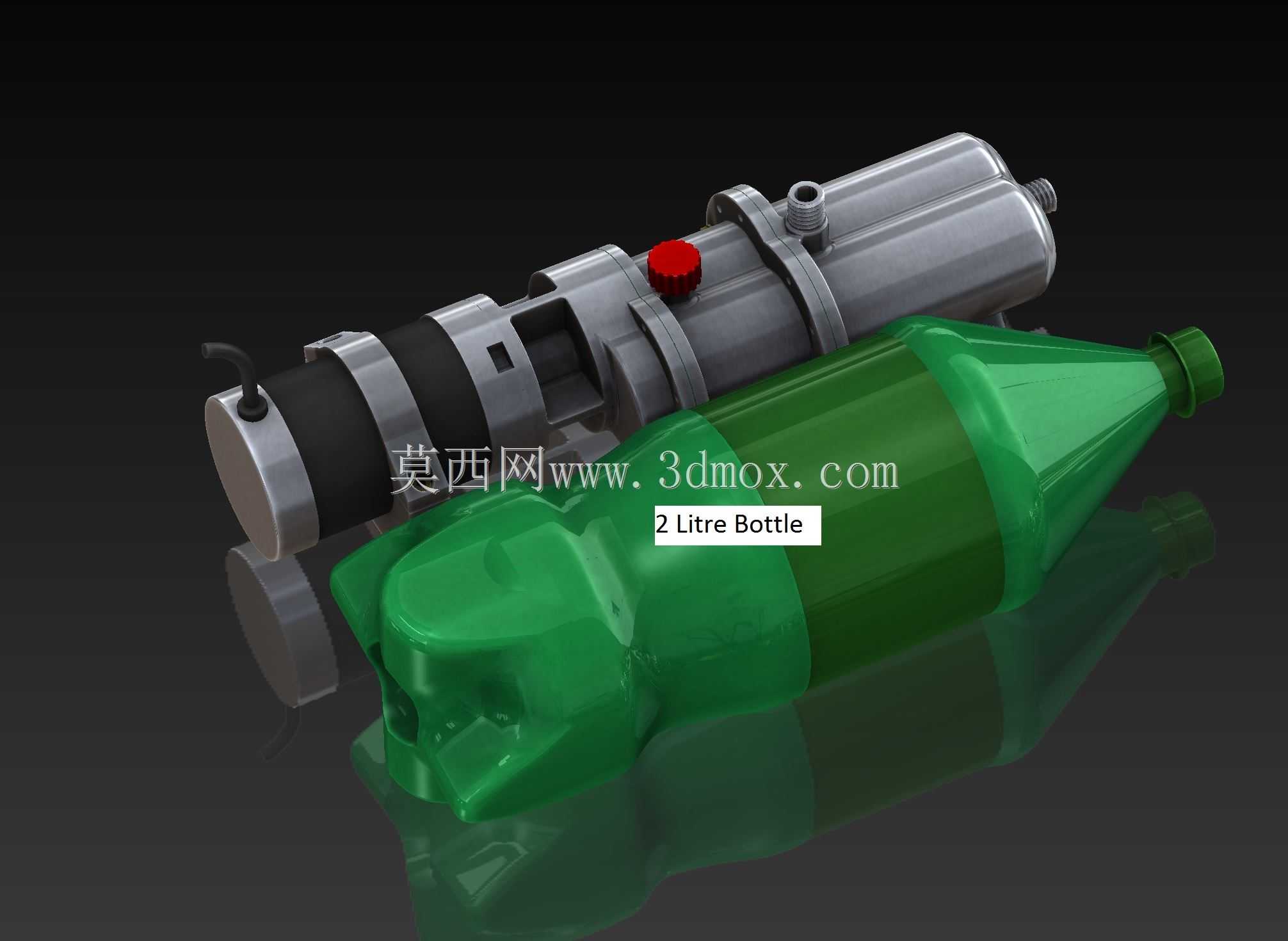

密封设计上，所有壳体开敞的轴伸位置均配置油封隔绝传动腔与输送腔，齿轮啮合区域与螺杆输送区域之间采用定制切割垫片做静密封，避免输送介质渗入齿轮润滑腔稀释润滑脂，或是齿轮侧的润滑杂质混入输送流体造成介质污染，这一设计在输送洁净流体、对介质纯度有要求的场景中尤为关键。进出口均采用内螺纹连接形式，螺纹规格为8mm，无需额外焊接法兰，现场配管时直接通过标准管螺纹接头即可完成管路对接，安装工序更简便。整机外形尺寸控制在300.5mm×90.5mm×82.5mm的狭长区间内，总重量约2.1kg，狭长型的轮廓可以直接嵌入设备机身、机翼蒙皮内部这类宽度受限的安装腔，安装时通过电机体与泵体上预留的四个开槽安装位，即可完成整机固定，开槽结构允许安装时做小范围的位置调整，降低安装孔位的加工精度要求。

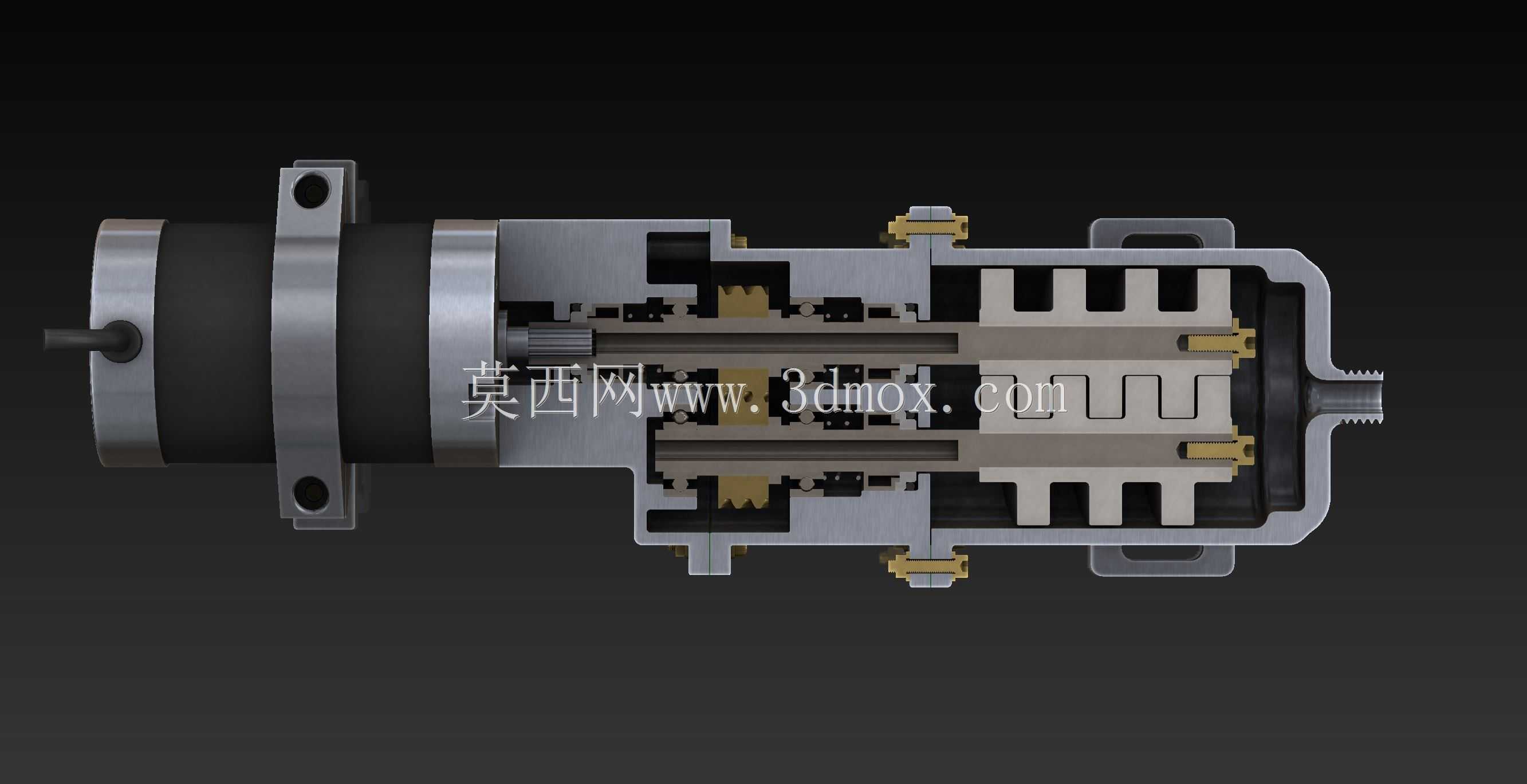

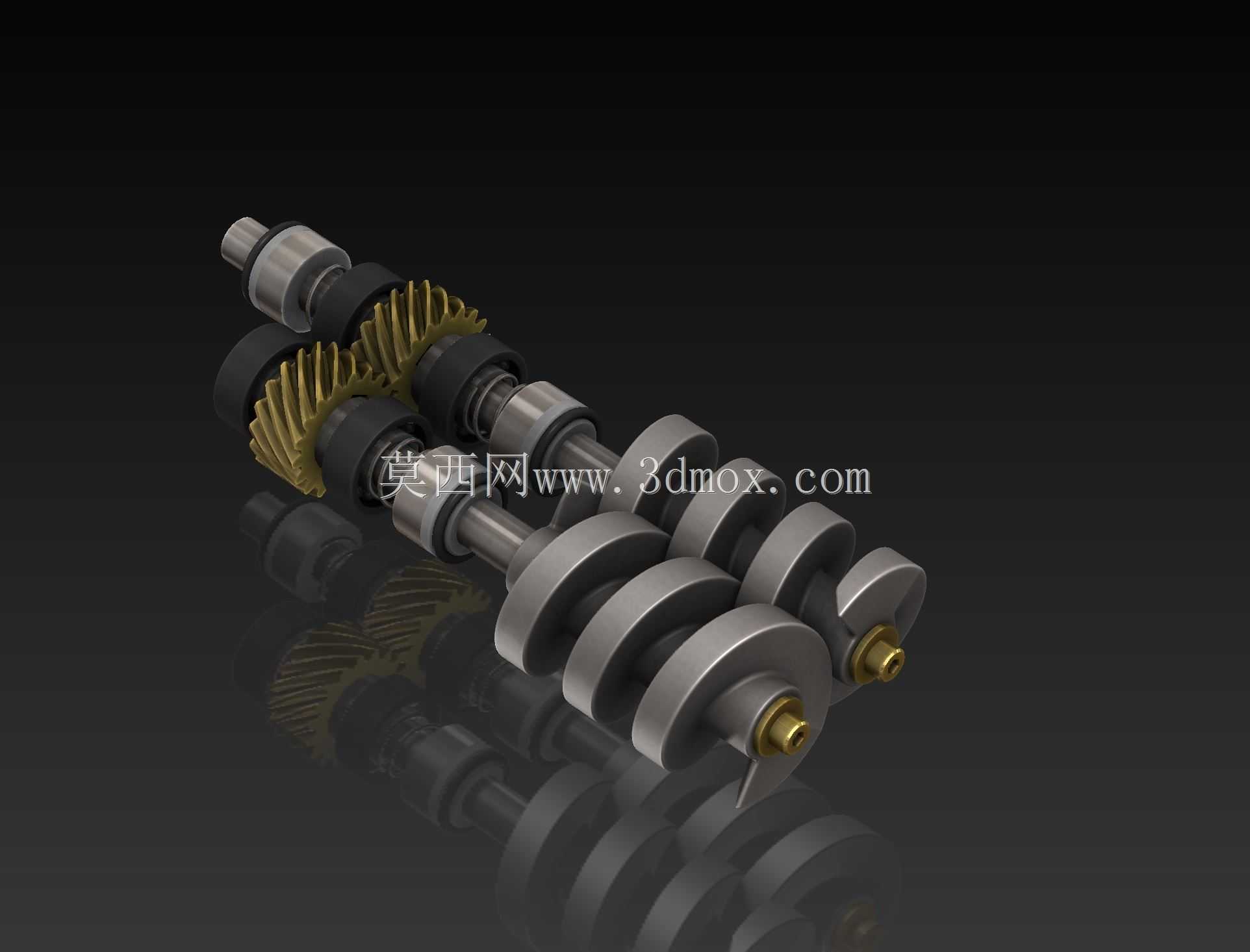

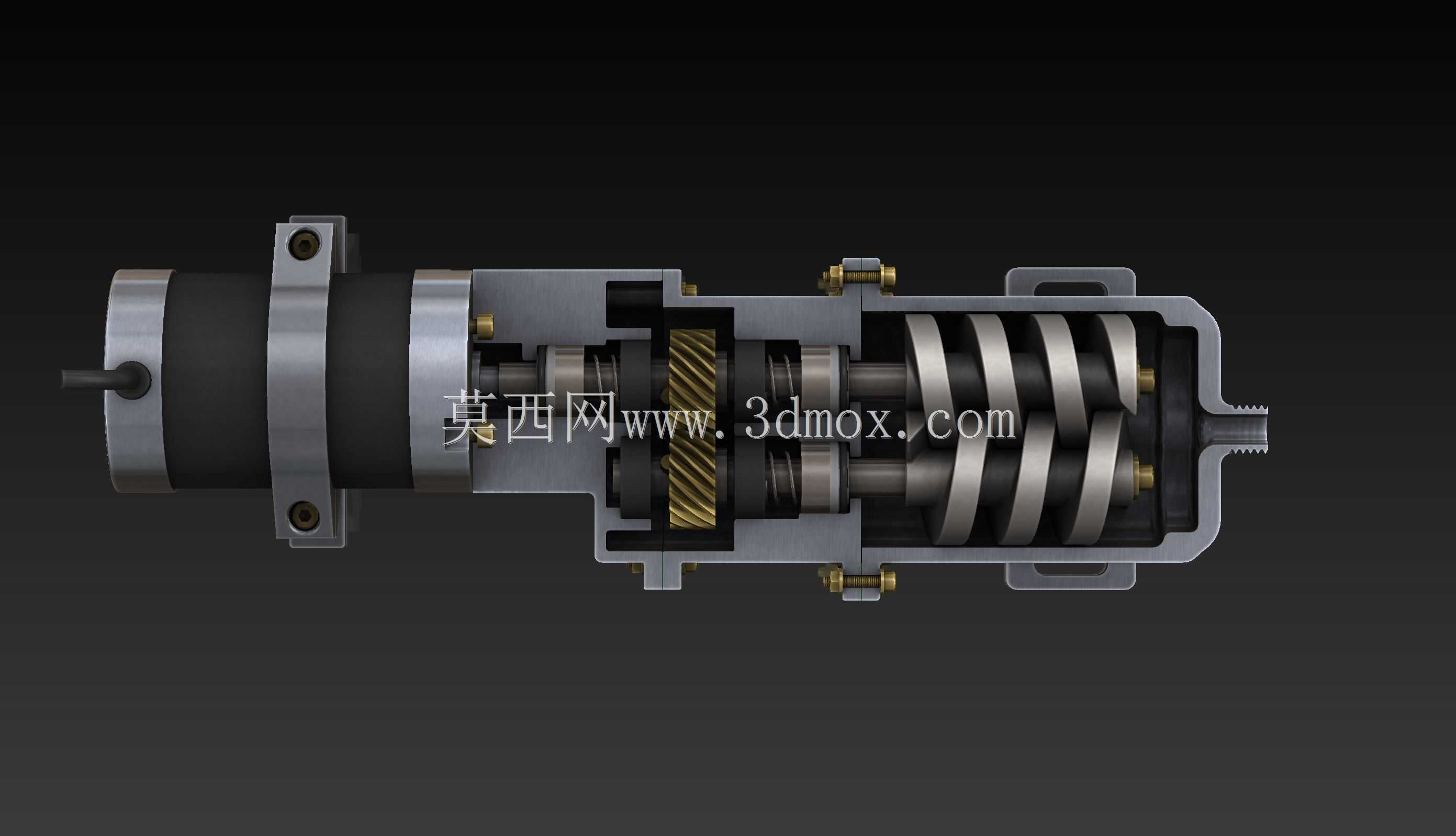

螺杆组件是整泵的核心工作单元，两根螺杆的型线经过共轭设计，啮合过程中连续形成封闭的输送腔室，随着螺杆转动将介质从入口端持续推送到出口端，工作过程中流量脉动远低于齿轮泵、柱塞泵，运行平稳性更好，不会对管路造成明显的水击冲击。通过调整螺杆的导程、长径比以及啮合间隙，可以适配不同粘度的流体输送需求，从低粘度的水、乙二醇、异丙醇类溶剂，到粘度稍高的稀油类介质都能稳定输送，不会出现齿轮泵输送低粘度介质时内泄漏过大、输出压力不足的问题。在设计阶段可以通过调整螺杆参数匹配不同的工况需求：大导程螺杆适配大流量低压力场景，小导程螺杆则可以在低转速下实现高压力输出，无需更换泵体壳体，仅更换螺杆转子组件就能完成工况适配，通用化程度较高。

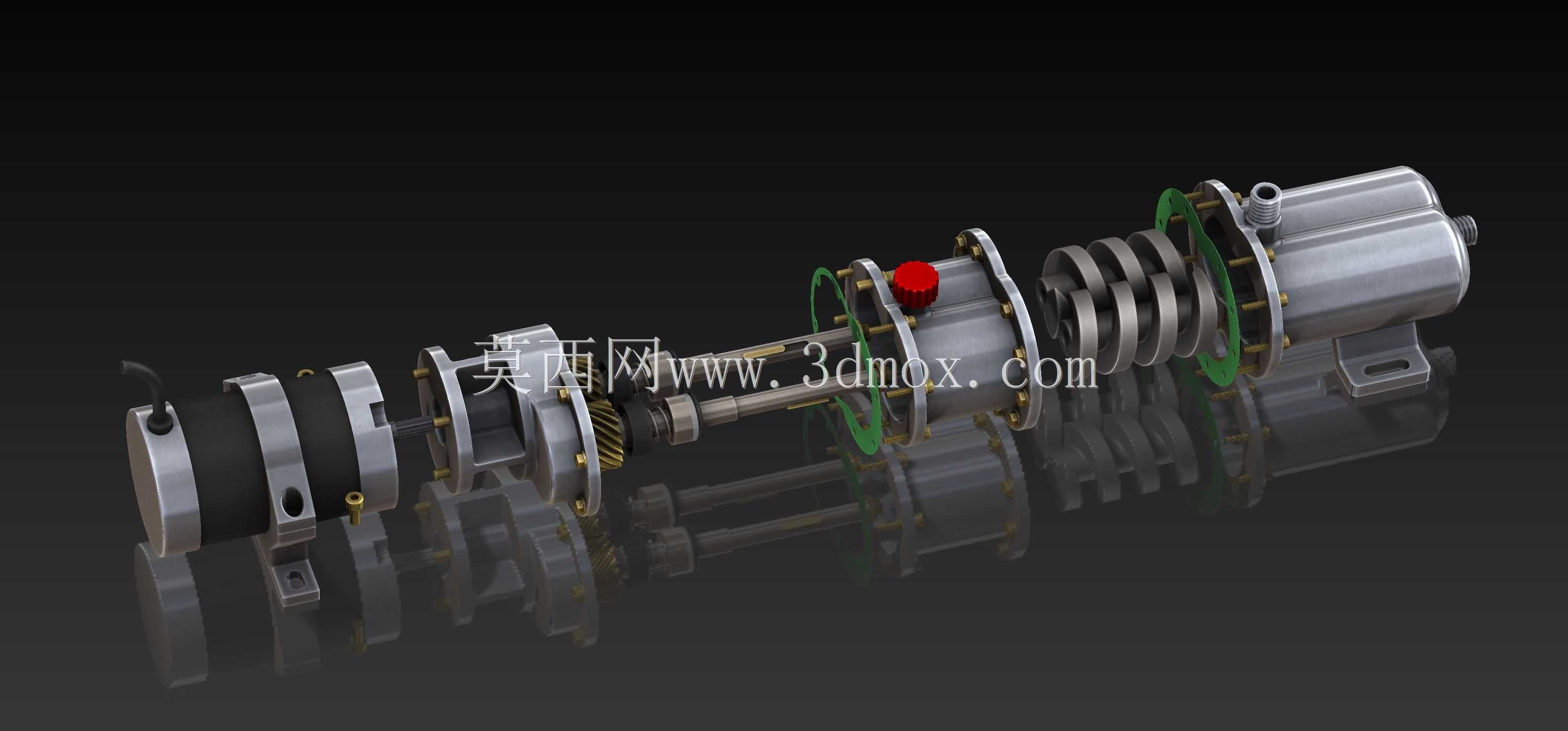

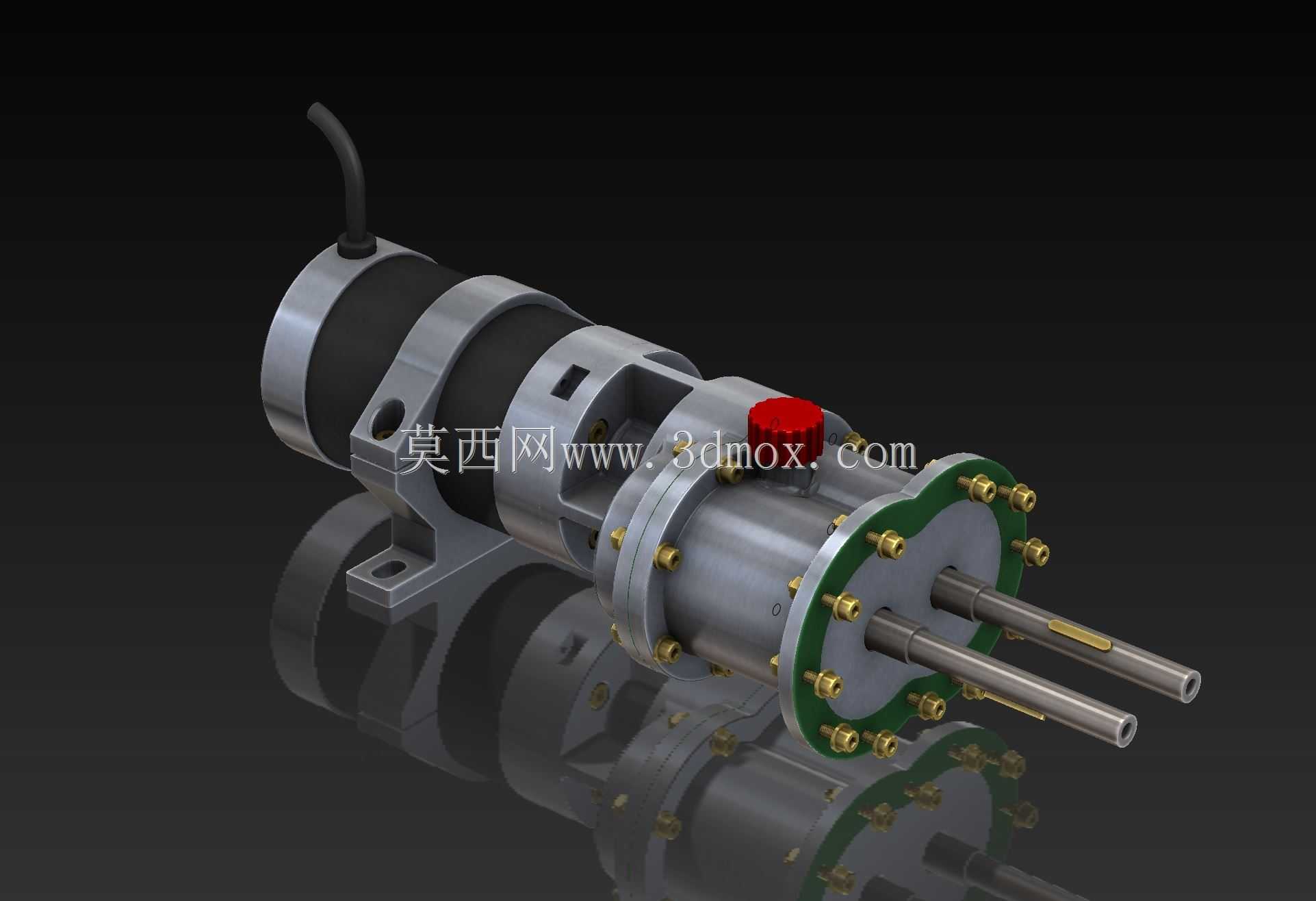

装配流程上采用单元预装的工艺逻辑，先将轴承、密封件预装到第一个泵体壳体内形成泵芯单元，完成轴系转动灵活性测试后再与电机组件对接，主动螺杆通过花键与电机轴咬合后，将第二个泵体壳体沿轴向套入，通过轴肩定位保证螺杆轴向间隙符合设计要求，最后穿入锁紧螺杆将两端泵体与中间壳体拉紧固定，装配过程中无需复杂的专用工装，普通装配工位即可完成总装，后期维护时拆开拉紧螺杆就能直接更换密封件或螺杆组件，维护成本较低。材质选择上，承压壳体与螺杆转子可选用6061铝合金或钛合金加工，在保证结构强度的前提下尽可能压缩整机重量，若对成本敏感也可采用工程塑料做3D打印试制，快速验证流道与螺杆型线的匹配性，缩短研发迭代周期。日常运行过程中，螺杆与衬套之间无硬接触磨损，无刷电机本身无碳刷磨损结构，整机无易损易耗件，正常工况下使用寿命可达数万小时，几乎不需要日常维护，适合安装在位置隐蔽、后期维护不便的设备内部。需要注意的是，针对特定粘度介质与压力流量需求的匹配，需要结合CFD流场仿真调整螺杆间隙与型线参数，避免实际运行时出现容积效率不足、压力脉动超标的问题。
