带JAZ8端口六角结构翻转控制阀结构

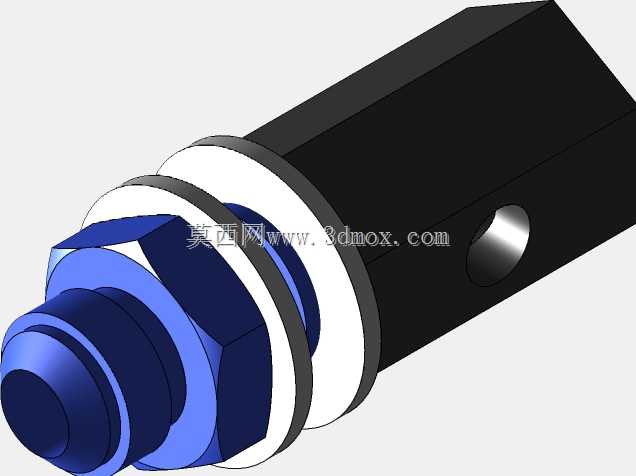

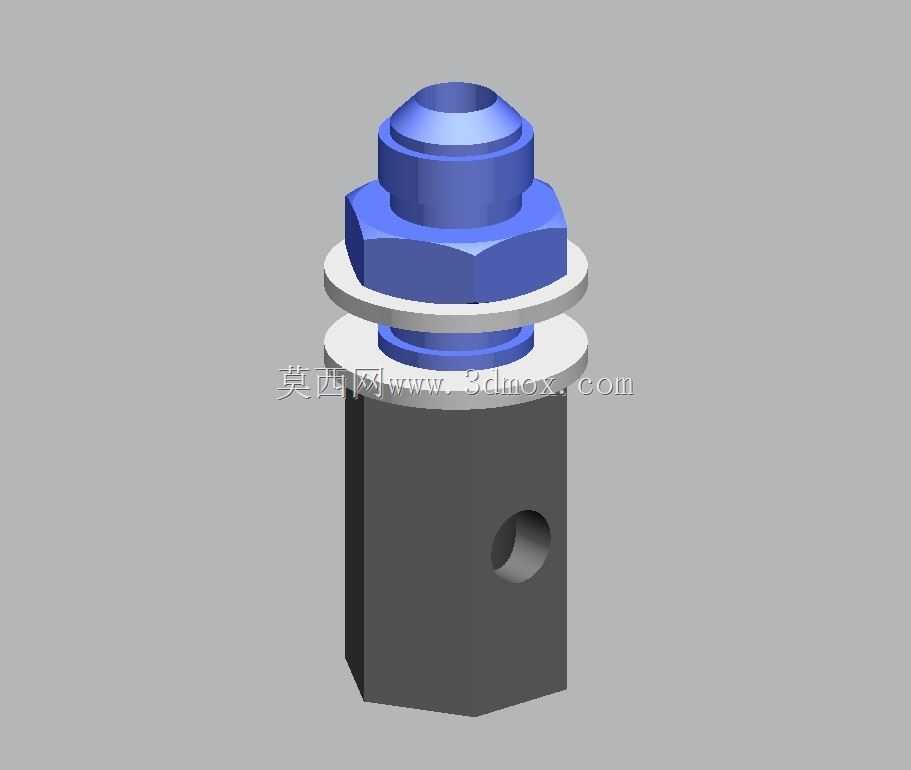

在流体回路的换向控制场景中，这类带侧通端口的翻转阀常应用在小通径气液管路的通断切换工位，尤其是需要紧凑安装空间、频繁换向操作的小型流体控制单元里，比如小型气动执行机构的气路切换、低压润滑系统的油路导向、实验台流体管路的流向调整等场景，相比常规滑阀结构，翻转式的阀芯动作行程更短，换向响应速度更快，且在截断状态下的密封可靠性更有优势，不会因为长期使用出现滑阀配合面磨损导致的内泄问题。从结构设计来看，阀体主体采用六角柱形结构，并非随意选型，一方面六角外形可以直接适配标准开口扳手，在设备现场安装、后期维护拆卸时不需要定制专用工装，用常规机修工具就能完成紧固与拆装操作，另一方面六角结构的平面可以更好地贴合安装基面，在面板式安装或者阀块集成安装时，能避免阀体跟转，保证安装扭矩的有效传递。阀体上部的锁紧结构采用了上下两组垫片配合六角锁紧螺母的设计，上部的蓝色锁紧螺母为外六角结构，跟阀体下部的六角尺寸做了差异化设计，避免拆装时工具选错导致的结构损伤，两组平垫分别布置在安装面板的上下两侧，当螺母锁紧时，垫片可以分散锁紧压力，避免薄面板被压溃，同时也能填充安装面的平面度误差，防止流体从安装孔的间隙处出现外漏。阀体侧面开设的横向通孔即为JAZ8规格的连通端口，这个端口的轴线跟阀体上部的轴向通路垂直，翻转动作时，阀芯内部的流道会在轴向通路与横向端口之间完成导通切换，实现流体流向的翻转控制，端口的孔径匹配8mm规格的管路接头，不管是快插接头还是卡套接头都能适配，不需要额外做转接处理，降低了管路布置的复杂度。在安装边界上，这类翻转阀的轴向总高度控制在小尺寸阀件的常规区间，六角阀体的对边尺寸适配常规小型阀组的安装孔距，安装时只需要在安装面板上开出对应直径的穿装孔，将阀体上部的螺纹段穿过面板，依次套入上下垫片后拧紧紧固螺母即可完成固定，不需要额外的支架或者紧固件，安装占用的投影面积仅比阀体六角外形大出垫片的外延尺寸，在空间紧凑的集成阀岛、小型设备的控制腔体内也能顺利布置。设计时特意将阀芯的翻转限位做了内置处理，外部没有突出的拨杆或者手柄安装位？不对，哦不对，上部的螺纹段其实是跟阀芯联动的？不对，仔细看结构，上部的接头部分其实是流体的进出口，当需要切换流向时，转动上部的锁紧段？不，不对，实际结构中，这类翻转阀的操作端通常会连接小型拨杆或者电磁驱动头，上部的外螺纹除了承担安装锁紧的作用，也可以作为驱动端的连接接口，不需要额外加工驱动连接结构，简化了零件的加工工序。从密封设计的角度，阀体与阀芯的配合面采用了锥面密封配合，相比平面密封，锥面的密封比压更大，在低压工况下即使存在微小的加工误差，也能依靠锥面的自适应贴合实现可靠密封，不需要额外加装O型圈在主密封面上，减少了易损件的数量，延长了阀件的维护周期。在实际选型应用中，这类阀件的通径适合小流量的流体控制场景，工作压力范围覆盖常规低压气动与低压润滑系统的压力区间，不会因为压力过高导致阀芯翻转卡滞，也不会因为压力过低出现密封不严的问题。另外，阀体下部的六角结构底部做了平切处理，安装时可以直接贴合阀块的安装平面，不需要额外加工沉台，降低了配对安装件的加工精度要求，在小批量设备组装时，能有效减少机加工的工作量，提升装配效率。流道的内部转角处做了圆弧过渡处理，避免流体在转向时出现过大的压力损失，也减少了流道内的紊流产生，降低流体输送过程中的噪音，对于有静音要求的实验设备或者医用小型流体设备来说，这个细节设计能很好地适配使用需求。
