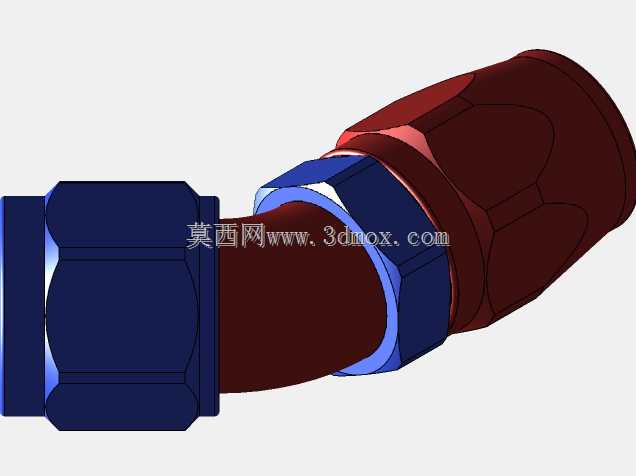

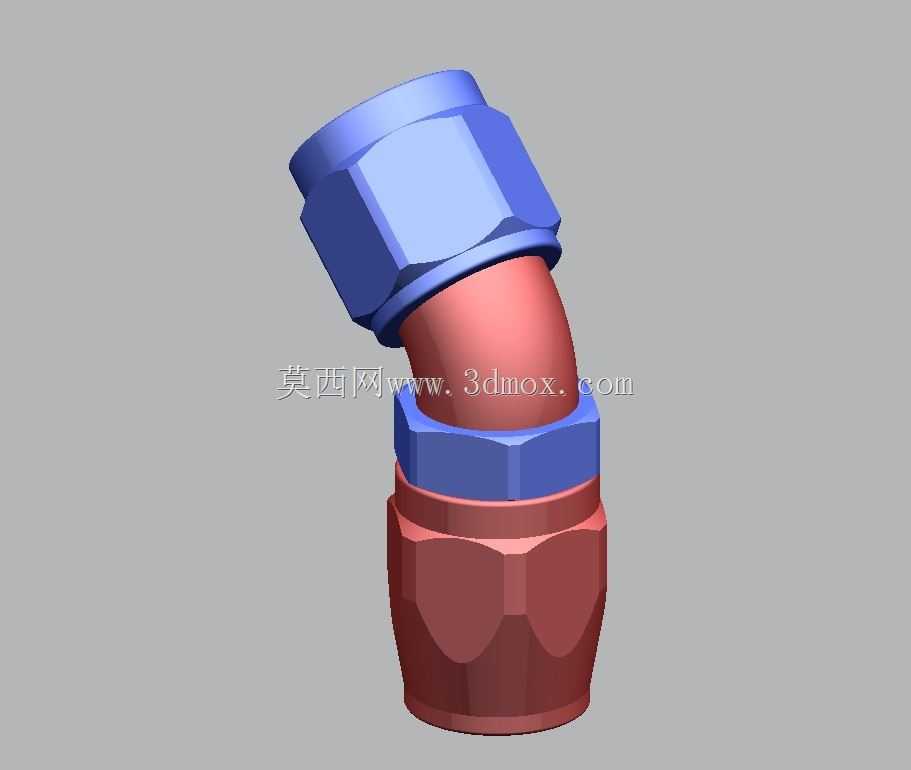

适配8mm软管的45度弯角快装管接头

在流体输送管路的布设场景中，经常会遇到管路需要转向避让周边结构、同时要兼顾安装效率与密封可靠性的需求，这款45度弯角软管接头就是针对这类场景开发的管路连接件，主要适配公称通径8mm的柔性软管，在气动回路、低压液压输送、小型流体设备的管路排布中都有广泛的应用空间。

从实际使用的角度看，这类45度弯角接头相比90度弯头，流体流经时的局部阻力损失更小，不会造成过大的压降，同时又能实现管路方向的平缓调整，避免软管过度弯折导致的通径缩窄、软管早期疲劳破损的问题，在设备内部空间局促、无法采用大曲率半径软管自然弯转的位置，这类接头的优势尤为明显。接头两端采用的是外六角锁紧结构，不管是装配还是后期维护拆卸，都可以用标准开口扳手直接卡合施力，不需要定制专用工装，在车间现场装配、户外设备抢修等场景下能大幅提升作业效率，降低对操作工具的要求。

设计这款接头的时候，首先要考虑的是密封可靠性与安装便捷性的平衡，接头和软管连接的部位做了多层倒刺式卡合结构，软管套入后，倒刺会嵌入软管内壁，配合外侧的锁紧螺母压合，既能承受管路内的工作压力不脱管，也能避免流体从软管和接头的结合缝隙渗漏。中间的弯角段做了等通径设计，整个流道没有突然的截面变化，流体在转向过程中不会产生明显的紊流，不管是输送压缩空气、低压液压油还是常温清水类介质，都能保持稳定的输送效率，不会因为接头结构造成额外的能耗或者流体冲击。弯角的角度公差控制在±0.5度以内，多管路并排布设的时候，能保证所有管路的走向一致，不会出现个别接头角度偏差导致的软管别劲、装配应力残留的问题，长期使用下也不会因为应力集中造成接头部位开裂或者软管磨损。

安装边界方面，这款接头两端的锁紧螺母对边尺寸按照标准紧固件系列设计，装配时扳手所需的操作空间只需要比对边尺寸大3mm即可，不需要预留过大的操作余量，在密集排布的阀岛周边、设备内部走线走管的狭窄腔体内都能顺利完成装配。接头插入软管的深度做了明确的结构限位，软管套入到台阶位置即可达到设计的插入深度，不需要操作人员反复测量插入长度，新手作业也能保证装配到位，避免因为插入不足导致的脱管风险，也不会因为插入过深造成软管端部过度挤压变形、堵塞通径的问题。接头的整体轴向长度相比同通径的直角接头缩短了12%左右，在需要紧凑布设管路的场景下，能进一步节省管路占用的空间，给设备内部的其他元器件留出更多的布置余量。

在材质搭配上，接头的主体弯段和锁紧螺母采用不同的表面处理工艺，既保证了接头本体的结构强度，能承受管路工作时的振动和压力冲击，也让锁紧螺母的表面硬度适中，多次拆装也不会出现螺纹滑牙、棱角磨损打滑的问题。螺纹配合部位做了间隙优化，装配时不需要过大的拧紧力矩就能达到密封要求，避免力矩过大导致的螺纹变形、接头开裂等装配故障，日常维护时拆卸也更加顺畅，不会因为长期使用出现螺纹锈蚀咬死的情况。在气动设备的控制回路布设中，这类接头经常用在气缸和主控阀之间的管路连接位置，45度的弯角可以让软管顺着设备内壁自然排布，不会出现软管突兀翘起、和周边运动部件产生干涉的问题；在小型冷却循环回路中，这类接头可以连接冷却水软管，平缓的弯角不会阻碍冷却液的流动，保证冷却循环的效率稳定；在低压润滑系统的管路中，这款接头也能适配润滑油的输送，密封结构可以长期耐受润滑油的浸泡，不会出现密封材质溶胀、渗漏的问题。

建模过程中，对接头的所有棱角都做了微小的倒圆处理，既避免了锐边在装配时割伤操作人员、割破软管表层，也能降低零件加工时的应力集中，提升零件的整体结构强度。流道内壁的建模做了顺滑过渡处理，没有建模残留的台阶或者棱角，实际加工后内壁粗糙度可以达到流体输送的要求，不会因为内壁粗糙造成杂质挂壁、长期使用堵塞管路的问题。两端的同轴度公差在建模时就做了装配约束验证，保证和软管连接后，软管不会出现偏斜，管路布设后整体整齐美观，也不会因为偏斜造成额外的装配应力。
