JAZ黑色1夸脱储液脱溢装置结构设计

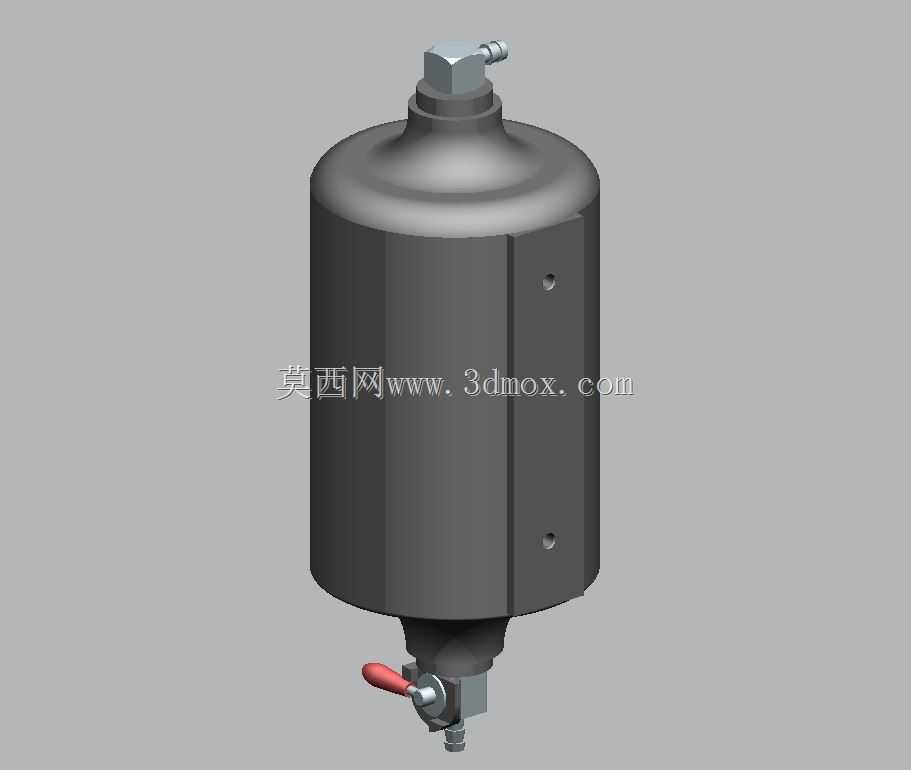

在小型燃油供给、液压回路以及紧凑型润滑系统的现场布设中，这类1夸脱容积的脱溢储液装置是很容易被忽略但直接影响系统运行稳定性的部件，很多现场调试阶段出现的溢液、气阻、液位波动问题，追根溯源都和储液脱溢组件的选型匹配不到位有关。从结构设计来看，该装置采用立式圆柱罐体作为主体储液腔，圆柱构型的优势在于加工成型难度低，周向受力均匀，在承受常规管路内压时不会出现应力集中的薄弱点，罐体侧壁预留的两个安装孔位采用上下同轴排布，适配常规的支架抱装或者侧挂固定方式，安装时不需要额外做复杂的转接工装，只要匹配对应孔距的安装支架就能完成固定，能适配多数紧凑型设备的舱内安装空间，不会占用过多横向布设位置。罐体顶部设置的外螺纹接头用于接入系统的溢流回路，当主油路或者储液腔内部的液位超过安全阈值、或是因温度升高出现液体膨胀、气液混流上涌时，多余的液体会顺着顶部管路进入该脱溢装置内部，避免液体直接溢出到设备舱内造成污染、腐蚀甚至安全隐患。罐体底部集成的带红色手柄的球阀组件是整个装置的操作核心，球阀的通径匹配1夸脱容积的排液速率需求，手柄采用醒目的红色包覆，在设备维护阶段操作人员能快速识别操作位，不需要额外做标识就能快速完成排液操作，球阀和罐体底部的连接采用硬密封结构，避免长期使用后出现渗漏问题，相比软密封结构更适配矿物油、合成液压油等常见工业流体介质，耐老化周期更长。在实际应用场景中，这类脱溢装置常配套在小型内燃机测试台、便携式液压动力单元、小型润滑供油系统中，尤其是在空间受限的移动设备上，1夸脱的容积刚好能容纳系统单次热膨胀产生的溢流量，不会因为容积过大造成设备整体重量冗余，也不会因为容积过小无法承接溢流液体导致泄漏。设计阶段需要重点考量的边界参数包括罐体的总高度和外径，该装置的外径控制在适配常规两孔安装支架的尺寸范围内，总高度预留了顶部接头和底部球阀的操作空间，安装时顶部接头要和系统溢流管路保持顺直连接，避免出现管路弯折造成溢流不畅，底部球阀的下方要预留足够的操作空间，方便接取排出的液体，同时要保证安装后罐体处于垂直状态，避免内部液位倾斜导致误溢流或者排液不净。从功能逻辑上看，该装置属于被动式流体保护组件，不需要额外的动力输入，完全依靠管路内部的压力差和重力实现溢流收集和废液排放，结构上没有复杂的运动部件，故障率极低，只要定期通过底部球阀排出收集的溢流液体就能长期稳定工作。罐体表面采用黑色氧化处理，既可以提升金属罐体的防锈能力，也能在设备舱内减少光线反射，避免对其他光学检测元件造成干扰，同时黑色外观也和多数工业设备的深色舱内布局风格匹配，不会显得突兀。在建模过程中需要重点还原的细节包括侧壁安装孔的相对位置、顶部接头的螺纹规格、底部球阀的手柄转动角度范围，这些参数直接影响后续选型安装时的匹配度，如果安装孔的孔距偏差过大，现场安装时就会出现支架无法对位的问题，要是球阀手柄的转动空间没有预留足够，维护时就会出现手柄被周边部件挡住无法完全开闭的情况。另外罐体顶部的过渡圆角设计也很关键，合理的圆角可以避免液体在罐体内壁残留挂壁，排液时能让液体顺着内壁完全流出，减少残液积存。
