JAZ燃油拾取回油套件结构设计

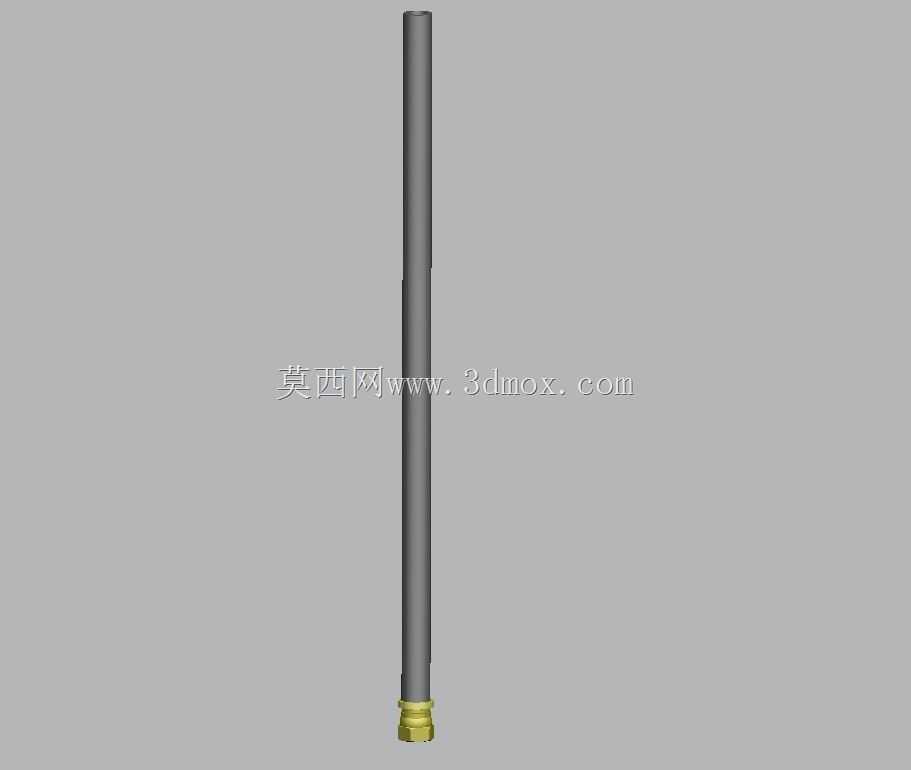

在小型动力设备、改装车辆以及特种作业动力单元的燃油供给系统搭建中，燃油拾取与回油组件是连接油箱与供油回路的核心衔接部件，这类部件的设计合理性直接影响燃油供给的稳定性，尤其是在设备处于倾斜、颠簸工况时，不合理的拾取结构容易吸入空气造成供油中断，而回油路径设计不当则会引发油箱内燃油起泡、液位扰动等问题，干扰供油压力的稳定输出。这款带AN8端口的燃油拾取回油套件，在实际应用中主要适配容积在20L-80L区间的立式或卧式金属、塑料燃油箱，可覆盖通用小型发电机组、越野改装车辆、小型工程机械动力单元、农用作业机械等多类场景的油路搭建需求，尤其适合需要在大倾角工况下持续运行的动力设备，能够在设备倾斜角度达到35度时仍保证吸油口处于燃油液面以下，避免吸入空气导致的动力断供问题。从功能特性来看，这款套件集成了燃油拾取与回油两个独立通路，拾取通路的吸入口设置在靠近套件底端的位置，底端带有防涡流的金属防护结构，能够避免大流量吸油时在吸入口附近形成涡流卷吸空气，同时防护结构上的通流间隙经过匹配设计，能够阻挡油箱内可能存在的大尺寸杂质进入供油管路，减少下游燃油滤清器的堵塞概率；回油通路的出口则设置在距离吸入口一定高度的位置，回油方向沿套件杆体切向布置，回油流入油箱时会沿杆体侧壁向下缓流，避免直接冲击油箱底部的沉积杂质，同时减少回油喷射造成的燃油起泡问题，保证油箱内燃油状态稳定。在设计思路上，这款套件采用长杆式集成结构，将吸油与回油通路整合在同一根杆体内部，相比传统的分离式吸回油接头，能够减少油箱上的开孔数量，降低油箱的密封点位，减少长期使用后出现燃油渗漏的风险；杆体主体采用耐燃油腐蚀的金属材质制作，表面做了防锈钝化处理，能够长期浸泡在汽油、柴油以及常见的混合燃油中不出现腐蚀、溶胀问题，底端的连接部位采用标准AN8 flare端口设计，端口的密封锥面加工精度满足油路密封要求，不需要额外添加密封垫片即可通过管路接头的锥面挤压实现密封，适配市面上绝大多数标准AN8规格的燃油管路接头，降低选型匹配的难度。从外形尺寸与安装边界来看，这款套件的杆体为等径直杆结构，整体外径控制在12mm以内，安装时仅需要在油箱顶部开设一个直径14mm的安装孔即可完成穿装，套件顶部带有法兰式压紧固定结构，通过锁紧螺母将套件压紧在油箱壁面上，压紧面之间搭配耐油橡胶密封垫实现静密封，安装后杆体伸入油箱内部的长度可以根据油箱的实际深度进行裁切调整，裁切后只需要对切口处做简单的去毛刺处理即可重新安装底端的防护结构，适配不同深度的油箱使用；安装时需要注意保证套件的底端距离油箱底部预留5-8mm的间隙，既避免间隙过大导致低液位时无法吸到燃油，也防止间隙过小被油箱底部的沉积杂质堵塞吸入口，同时要保证回油出口的方向不直接朝向油箱壁面，避免长期回油冲刷造成壁面防腐层脱落。在实际选型匹配过程中，需要根据发动机的额定燃油消耗量确认套件的通流能力，这款套件的吸油通路通径为6mm，回油通路通径为4mm，能够满足最大150kW功率级别汽油机或100kW功率级别柴油机的燃油循环需求，当应用在更大功率的动力单元上时，需要核算通流阻力是否在燃油泵的吸程允许范围内，避免出现吸油阻力过大造成的供油压力不足问题；另外在安装布置时，要尽量将套件安装在油箱的几何中心位置，远离油箱的加油口与放油口位置，减少加油时的燃油冲击以及放油时的涡流对吸油稳定性的影响，对于带有油量传感器的油箱，要保证套件与油量传感器浮子之间预留足够的运动间隙，避免干涉浮子的上下运动造成油量显示不准。
