汽车传动系统切割式飞轮结构设计

　　在汽车动力传动链路里，飞轮是衔接发动机曲轴输出端与离合器输入端的核心旋转储能部件，这款带周向切割齿结构的飞轮，主要适配小排量乘用车的手动传动系统，日常工况下承担着储存曲轴做功行程动能、带动曲轴跨越上下止点完成非做功行程循环的核心作用，同时其端面的切割齿结构直接与起动机驱动齿轮啮合，承担发动机启动阶段的动力啮合传递功能。从实际装车场景来看，这类飞轮的安装边界完全匹配主流横置前驱动力舱的布局要求，中心定位孔与曲轴输出端轴颈采用过渡配合设计，周向分布的螺栓过孔位置度公差控制在0.02mm以内，确保装配后飞轮端面的全跳动量不超过0.1mm，避免高转速运转下出现动平衡失准引发的整车抖动问题。设计阶段首先要平衡的是转动惯量与轻量化的矛盾：

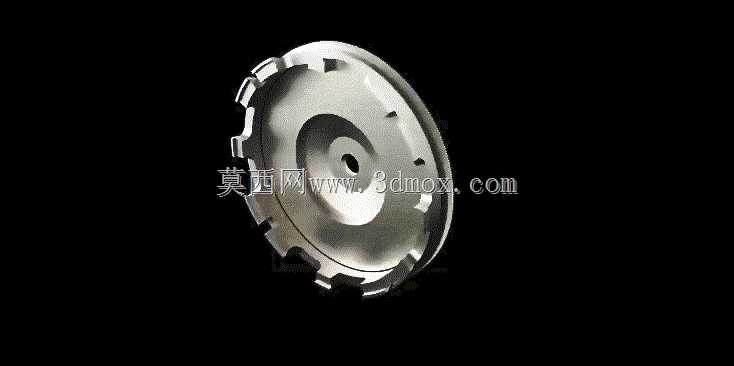

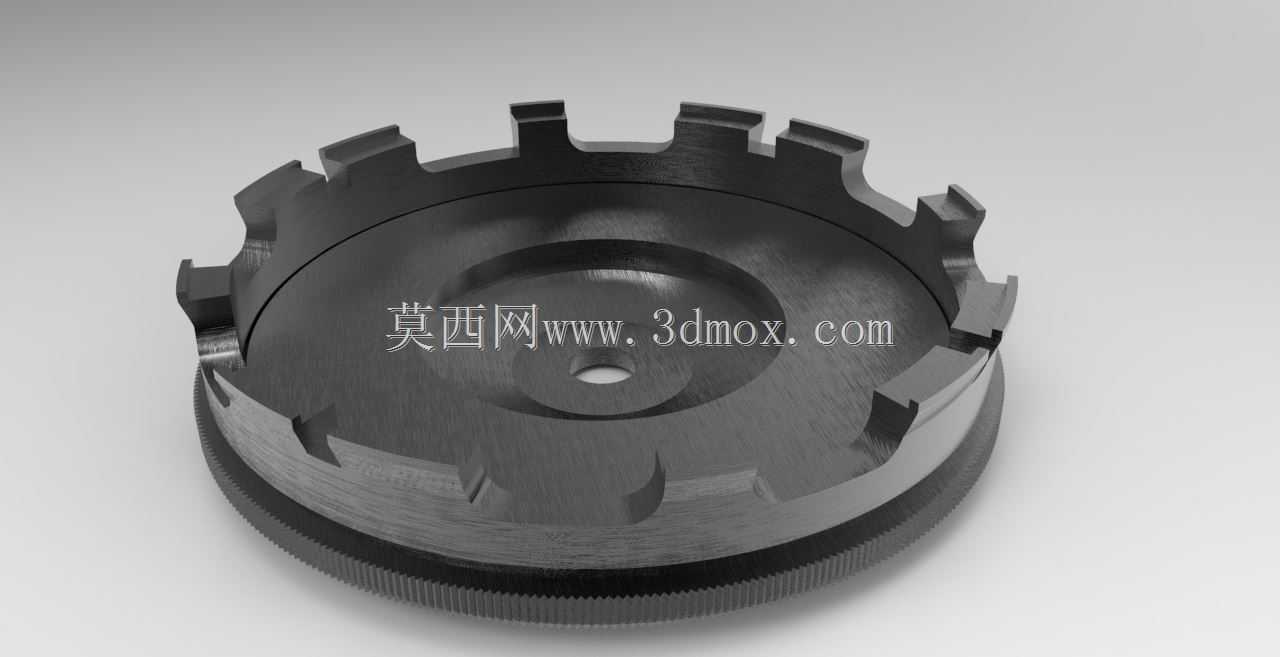

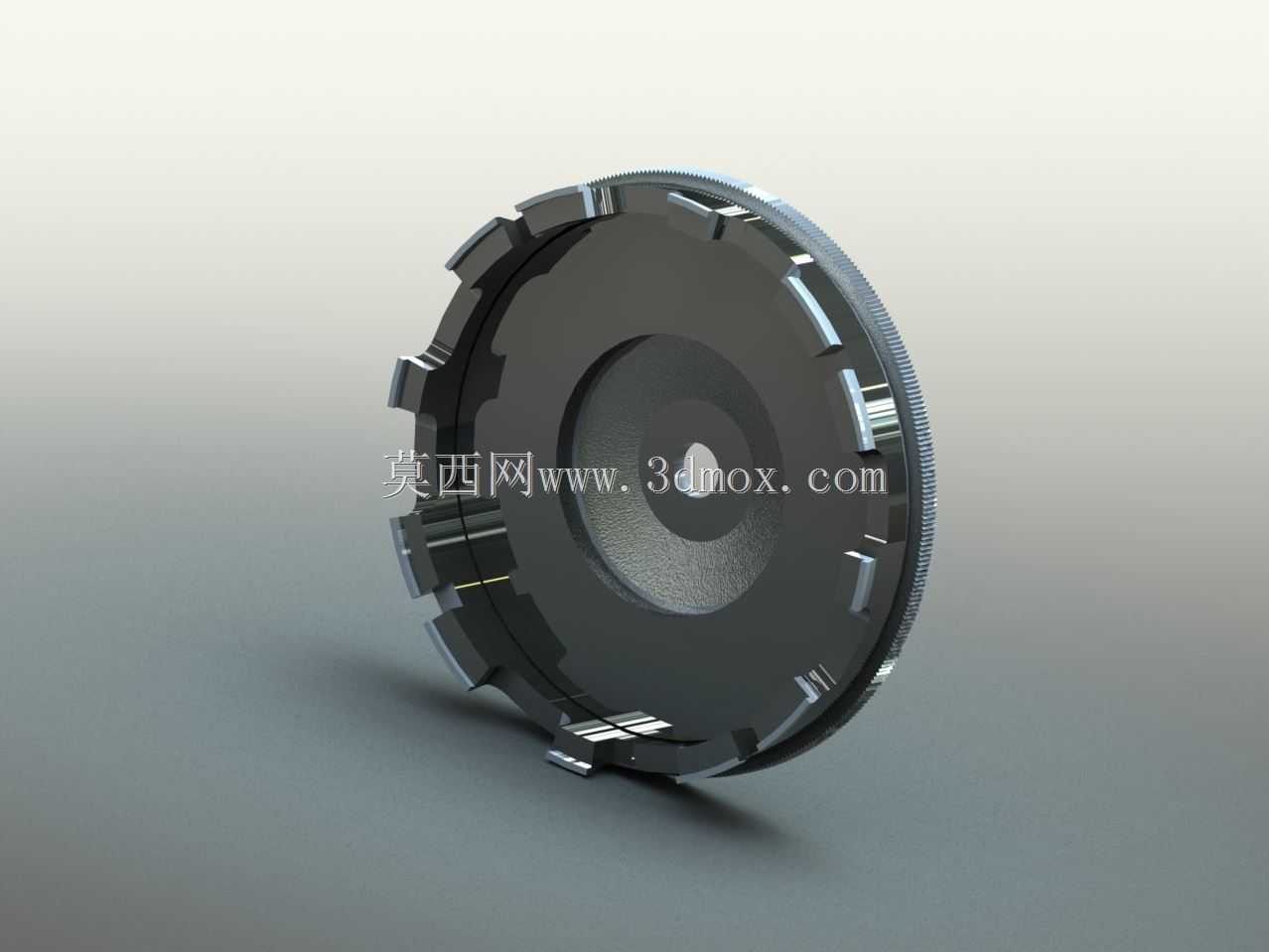

　　如果飞轮整体质量过大，会增加发动机的旋转惯量损耗，拖累动力响应速度；如果转动惯量不足，又会导致曲轴运转波动过大，怠速工况下出现明显的转速不稳，甚至引发传动系的共振异响。这款切割式飞轮在结构设计上，将外缘的啮合齿采用一体化切割成型工艺，摒弃了传统齿圈过盈压装的结构，避免了长期高负荷啮合下齿圈松脱移位的故障风险，同时在轮辐非受力区域做了均匀的去料切割处理，在保证整体结构刚度满足最大输出扭矩冲击要求的前提下，有效降低了整体旋转质量。从功能特性上看，飞轮的平整端面是离合器摩擦片的主要贴合面，端面的平面度公差要求控制在0.05mm以内，表面粗糙度达到Ra1.6级别，确保离合器结合过程中摩擦片受力均匀，不会出现偏磨、打滑的问题。

　　周向的切割齿采用渐开线齿形设计，齿部经过高频淬火处理，表面硬度达到HRC55-60，能够承受启动瞬间起动机驱动齿轮的冲击载荷，避免打齿故障的出现。在实际建模过程中，需要重点关注几个关键尺寸的匹配：首先是中心定位孔的尺寸公差，直接决定了飞轮与曲轴的同轴度；其次是周向安装孔的分布圆直径，必须与曲轴后端法兰的安装孔位完全对应；再者是外缘切割齿的齿顶圆直径，要匹配起动机驱动齿轮的啮合中心距，确保启动过程中齿轮啮合间隙处于0.2-0.4mm的合理区间，间隙过大会导致啮合冲击噪音过大，间隙过小则会出现卡滞、打齿的问题。另外，飞轮的整体厚度尺寸需要匹配离合器总成的安装行程，过厚会导致离合器分离行程不足，出现换挡卡滞、分离不彻底的问题，

　　过薄则会导致离合器自由行程过大，结合点模糊、传动打滑。这款飞轮的动平衡设计是结构设计的核心环节，在轮辐位置预留了平衡去重区域，装配前需要在动平衡机上完成双面动平衡校正，剩余不平衡量控制在15g·cm以内，确保发动机在最高6000转的额定转速下运转平稳，不会因为离心力不均引发曲轴轴承的异常磨损。从实际使用工况来看，这类切割式飞轮除了承担储能、启动啮合、离合器贴合的基础功能外，部分车型还会在飞轮端面集成转速信号齿圈，为发动机电控系统提供曲轴转速与位置信号，因此建模时还需要考虑信号齿的分布角度与切割位置，避免信号采集出现偏差，影响发动机的点火与喷油正时控制。在结构强度校核层面，需要模拟发动机最大输出扭矩下的飞轮应力分布，重点验证中心孔周边、螺栓安装孔位置、齿根区域的应力集中情况，确保在1.5倍最大输出扭矩的冲击载荷下，结构不会出现塑性变形，同时要校核高转速下的飞轮外缘离心应力，避免超速工况下出现结构碎裂的安全风险。
