汽车动力转向储液罐外部结构设计

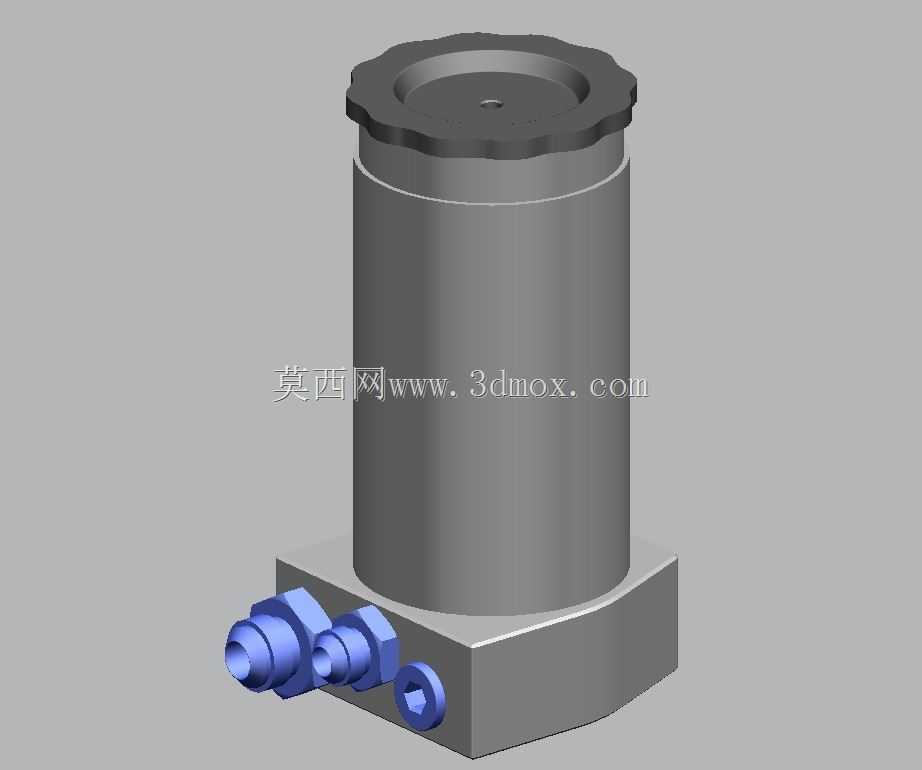

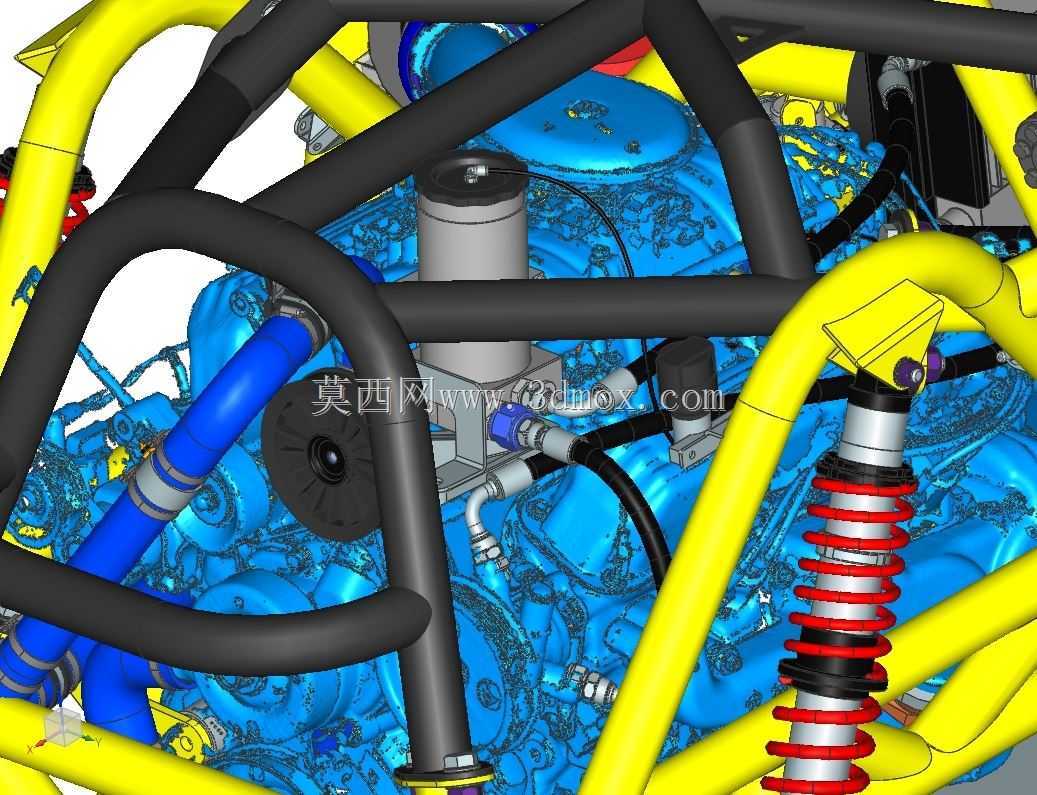

在商用车与乘用车的液压助力转向系统布局中，动力转向储液罐是承担液压油存储、散热、杂质初步沉淀、油液液位补偿的核心辅件，其安装位置通常布置在发动机舱侧围支架或防火墙上方的空闲区域，需要避开排气歧管等高温热源，同时预留足够的加注操作空间与管路插拔余量。本次呈现的储液罐外部结构，采用六方切削成型的底部安装基座，相比传统圆形底座，六方结构在支架固定时可有效限制罐体周向转动，无需额外设计防转销结构，安装时仅需通过基座上的预留孔位配合螺栓紧固即可完成固定，基座侧面预留的三个管接头接口，分别对应转向泵吸油口、转向器回油口以及备用排气接口，接头采用外螺纹卡套式连接结构，可适配不同管径的高压尼龙油管与橡胶油管，接口的朝向经过角度优化，安装后管路走向可避开周边的线束、冷却水管等部件，减少管路弯折应力，避免长期使用后出现油管开裂渗油的问题。

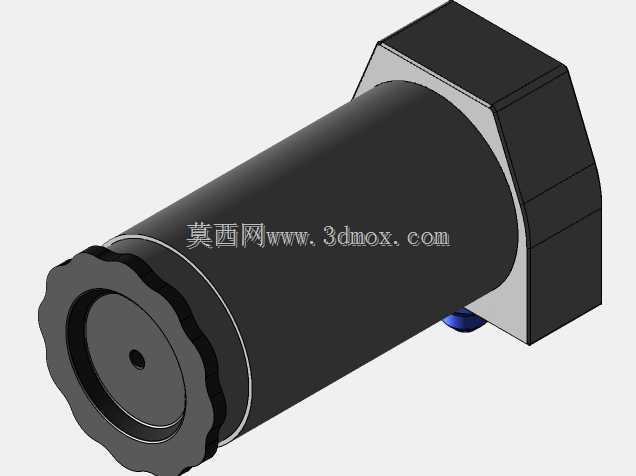

罐体主体采用等直径圆柱结构，相比异形罐体，圆柱结构的壁厚均匀性更容易在注塑或吹塑工艺中保证，承压能力更强，可承受转向系统工作时产生的回油脉冲压力，不会出现罐体鼓胀变形的问题。顶部的加注口盖采用滚花式外缘设计，徒手即可完成旋紧与拆卸操作，无需借助扳手等工具，日常维护时检查油液液位、补充转向油的操作效率更高，盖体中心预留的微小通气孔，可平衡罐体内部与外界大气的压力差，避免油泵吸油时罐内产生负压导致吸空、转向助力失效的问题，同时盖体内置的密封胶圈可防止车辆行驶颠簸时油液溢出，也能阻挡外界灰尘、水汽进入罐内污染液压油。

从安装边界来看，该储液罐的总高度控制在常规发动机舱上部空间允许的范围内，最大外径适配多数车型的安装支架尺寸，底部六方基座的对边距离符合通用商用车转向储液罐的安装接口标准，可直接替换同规格的老旧储液罐，无需重新设计安装支架。在实际使用场景中，储液罐内部通常会设置简易的滤网结构，对回油带入的金属磨屑、密封胶残渣进行初步过滤，减少杂质进入转向泵造成的泵体磨损、转向卡滞问题，罐体外部无需额外设计散热鳍片，依靠圆柱面的自然风冷即可满足转向系统的散热需求，即使在夏季长时间怠速转向、山区路段频繁打方向的工况下，罐内油液温度也能维持在液压油允许的工作温度区间内，不会出现油液高温变质、黏度下降导致的助力力度衰减问题。

设计过程中，外部结构的圆角过渡全部采用大圆弧处理，没有尖锐的棱角，一方面可避免生产过程中出现应力集中导致的罐体开裂，另一方面也能防止安装维护时划伤操作人员的手部，管接头与基座的连接位置采用加强筋结构补强，可承受管路插拔时的侧向力，不会出现接头断裂的问题。整体外部结构没有多余的装饰性特征，所有结构特征都服务于安装、使用、维护的实际需求，符合汽车零部件设计中功能优先的原则，可直接用于转向系统的布局干涉检查、安装支架匹配设计、管路走向模拟等三维设计场景，帮助结构工程师在整车设计阶段快速完成转向系统周边的布局验证，减少后续实车装配时出现的干涉、操作空间不足等问题。
