铝压铸成型用铸造模具结构设计

　　这套铝压铸用铸造工装，主要面向有色金属高压压铸生产场景，适配中小型铝合金结构件的批量成型作业，在汽车零部件、通用五金壳体、工业配件的压铸生产线上可直接作为成型核心部件投入使用。从实际生产的适配性来看，这套模具的结构设计完全围绕铝液充型、冷却定型、开模取件的全流程工艺需求展开，没有冗余的结构设计，每一处特征都对应实际生产中的工艺痛点。

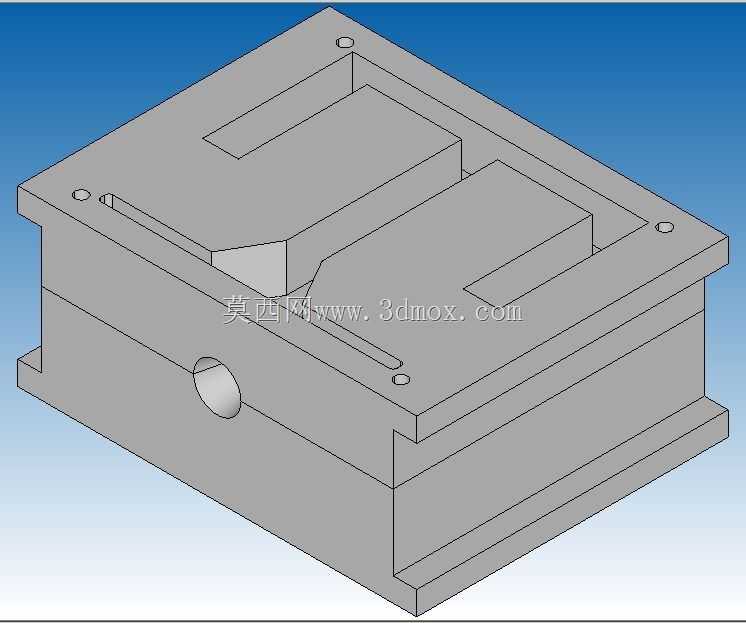

　　先看安装边界与尺寸适配逻辑，整套模架采用标准模坯为基础进行定制加工，上下模的合模导向采用分布在模架四角的定位销孔结构，销孔位置做了倒角导入设计，合模时可自动修正微小的位置偏差，避免硬接触拉伤模面，模架侧边的圆形结构是冷却水道的外接接口，接口位置预留了标准管螺纹的安装空间，可直接对接车间现有压铸机的冷却循环管路，不需要额外做转接配件，减少现场安装的适配工作量。模架底部的台阶结构是压铸机工作台的装夹定位边，尺寸匹配常用吨位卧式冷室压铸机的T型槽装夹间距，上机安装时可直接推入工作台定位位置，快速完成装夹找正，大幅减少换模调试的辅助时间。

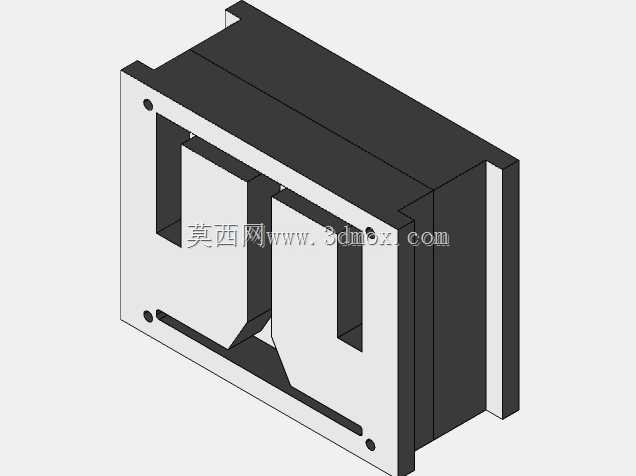

　　从成型功能设计来看，上模型腔的凸起结构对应铝压铸件的内凹成型面，型腔边缘开设的窄槽是排气道结构，铝液高速充型时型腔内的空气可顺着这些排气道顺畅排出，避免铸件内部产生气孔、填充不满等成型缺陷。型腔周边分布的小圆形凹坑是顶杆的安装位置，顶杆排布避开了铸件的外观面与装配配合面，开模顶出时不会在铸件表面留下明显的顶杆痕迹，减少后续打磨修整的工序量。模架分型面的位置做了0.02mm的贴合精度设计，合模后分型面的间隙控制在铝液溢料阈值以下，可有效减少飞边的产生，降低后续去毛刺的人工成本。

　　设计过程中充分考虑了铝压铸生产的热胀冷缩特性，型腔尺寸按照铝合金的线收缩率做了精准预留，冷却水道的排布距离型腔壁的距离保持在15-20mm区间，既保证冷却效率，又避免距离过近导致型腔局部温度不均产生铸件变形。模具的进料口位置设置在型腔的侧边，对应压铸机压射室的对接位置，流道截面采用渐变式设计，铝液从压射室进入型腔时可保持平稳的充型流速，避免卷气产生内部缺陷。溢料槽设置在型腔的末端位置，可容纳充型前端的冷铝与氧化夹杂，进一步提升铸件的内部成型质量。

　　在日常生产维护的便利性上，这套模具的各个成型镶块都采用了模块化的安装设计，易磨损的浇口套、顶杆部件都做了标准化适配，出现磨损时可快速更换备件，不需要对模架整体进行二次加工，大幅缩短模具的维护停机时间。模架的边角位置都做了倒角处理，避免吊装、搬运过程中锋利边角划伤操作人员，也减少磕碰损伤模架精度的概率。整套结构没有采用复杂的特殊机构，完全依托成熟的压铸模设计逻辑进行优化，既保证了成型稳定性，又降低了模具的制造成本与维护难度，适配中小批量铝合金压铸件的连续生产需求，可在常规压铸生产环境下长期稳定运行，成型出的铸件尺寸一致性好，后续加工余量小，能有效提升压铸工序的生产效率与成品率。
