参数化圆柱螺旋压缩弹簧三维设计作品

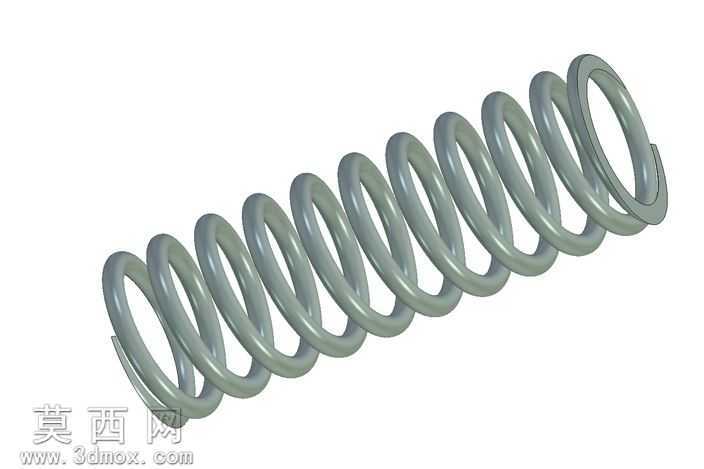

本作品为参数化设计的圆柱螺旋压缩弹簧三维模型，建模过程依托参数化三维设计环境完成，核心设计逻辑围绕弹簧关键几何参数的可驱动调整搭建，实现了弹簧中径、簧丝直径、有效圈数、自由高度、节距、端部支承圈结构等核心参数的变量化关联，修改对应参数即可快速生成不同规格的同类型弹簧模型，大幅提升同类零件的设计复用效率。建模阶段首先通过参数化草图绘制簧丝的圆形截面轮廓，将截面直径与预设的簧丝直径参数绑定，随后依托螺旋线生成工具，将螺旋线的基圆直径与弹簧中径参数关联，螺旋线总圈数由有效圈数加两端支承圈数的参数公式自动计算得出，螺旋线导程与弹簧节距参数绑定，同时针对压缩弹簧两端的并紧磨平结构，通过分段螺旋线参数调整与端部平面切除特征完成支承圈的结构还原，保证模型结构符合常规圆柱螺旋压缩弹簧的工艺设计规范。材质与渲染环节，模型赋予了常规弹簧钢的金属材质，调整材质的金属度、粗糙度参数还原弹簧钢经热处理后的哑光金属质感，渲染过程中添加了柔和的环境漫反射光源与定向补光，清晰呈现弹簧螺旋曲面的光影过渡效果，准确展现簧丝的圆柱轮廓与螺旋升角的结构特征，无过度夸张的反光效果，贴合工业零件的真实视觉表现。结构设计上严格遵循圆柱螺旋压缩弹簧的力学结构逻辑，有效圈部分保持均匀节距保证受力时的均匀变形，两端支承圈并紧磨平的结构保证弹簧安装时的端面贴合度与工作稳定性，所有几何特征均通过参数化约束关联，不存在无关联的孤立特征，修改任意核心设计参数后，模型的螺旋线、簧丝截面、端部结构均可自动更新重构，无需重复手动建模，可直接用于机械装配场景的虚拟装配、运动仿真、力学性能前置验证等工作，也可作为同类型弹簧参数化设计的基础模板，适配不同载荷、不同安装空间的弹簧设计需求，为机械产品中的弹性元件选型与设计提供高效的三维数字化支撑。
