整体硬质合金三角形直流插入件

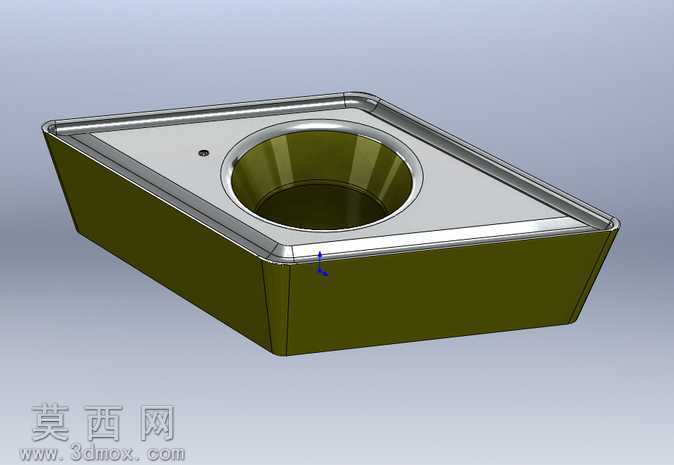

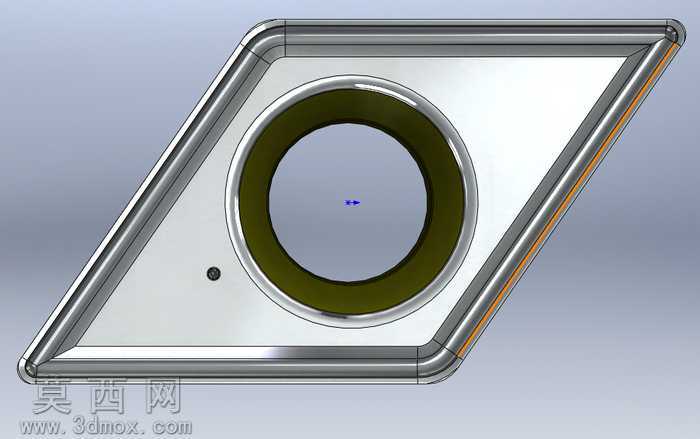

本作品为整体硬质合金插入形直流配件的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械加工零件的设计规范，保障模型尺寸精度与实际加工要求的匹配度。建模初期先梳理插入件的功能需求，明确其作为嵌入式硬质合金构件，需要兼顾安装适配性、结构强度与耐磨属性，因此先绘制三角形基体的二维草图，精准定义三角形外轮廓的边长、边角圆角参数，通过拉伸特征生成带拔模斜度的盒状基体，拔模角度的设置参考了硬质合金零件压制成型的工艺要求，避免后续生产出现脱模卡滞问题。基体建模完成后，在顶面中心位置构建圆形安装沉孔，通过旋转切除特征完成孔位的成型，孔壁设置光滑过渡的圆角，消除应力集中点，同时在顶面靠近边角的位置设计小型定位凹点，用于安装时的对位校准，保障插入件装配后的位置精度。材质渲染阶段，针对硬质合金的材质特性调整材质参数，基体部分赋予军绿色硬质合金材质，调整金属粗糙度、反光度参数还原硬质合金哑光带金属质感的表面效果，顶面金属包边部分赋予亮面不锈钢材质，提升边缘耐磨视觉属性，孔内壁设置抛光金属质感，区分不同功能区域的材质表现。结构设计上，整体采用等壁厚设计，保障零件烧结成型时的壁厚均匀性，避免出现变形、开裂等工艺缺陷，边角位置全部做圆弧过渡处理，既提升零件的抗冲击性能，也避免安装使用过程中锐边造成的划伤风险。模型完成后通过干涉检查验证各结构的合理性，确认无结构冲突、尺寸矛盾问题，同时对模型进行轻量化处理，保留核心结构特征的同时优化冗余面片，保障模型可直接用于后续的工程图导出、加工模拟、装配验证等环节，整体设计兼顾了工业实用性与建模规范性，完整还原了硬质合金插入件的结构细节与材质特征。
