雅马哈TRX改装车牌支架结构设计

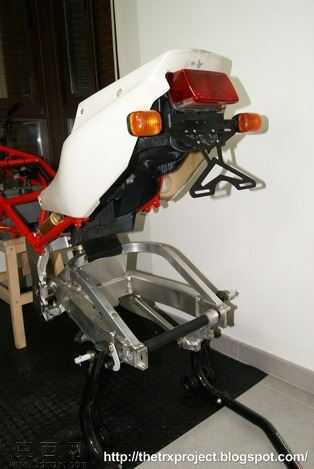

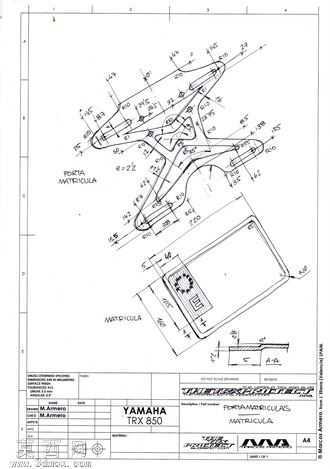

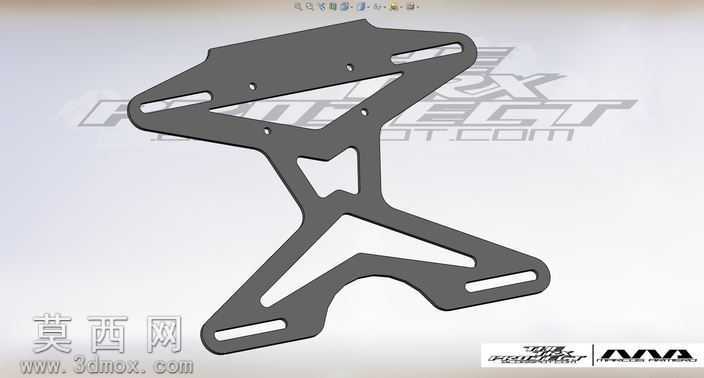

本作品为摩托车改装用牌照安装支架的三维结构设计，整体采用一体化钣金冲压成型的结构思路，适配雅马哈TRX系列车型的尾部安装点位，在建模阶段首先基于实车尾部安装空间的尺寸约束，绘制支架的外轮廓基准草图，充分考虑牌照安装的国标尺寸要求与尾部避让空间，将支架整体设计为对称式X型仿生结构，既保证结构强度又实现轻量化的视觉效果。建模过程中通过多基准面定位的方式，精准排布所有安装孔位：上部预留三个与车尾连接的固定孔位，下部及两侧开设长条形调节腰孔，可适配不同规格牌照的安装调节需求，同时在支架中部开设三角形与V型组合的镂空结构，在不降低整体结构刚性的前提下减少材料用量，降低支架自重，同时强化改装件的运动视觉属性。材质设定上采用哑光磨砂金属材质，模拟铝合金阳极氧化或者冷轧钢喷塑的表面质感，渲染阶段调整金属粗糙度参数，还原改装五金配件的细腻哑光质感，避免过度反光带来的廉价感。结构设计上充分考虑安装后的受力情况，对支架的弯折过渡区域做圆角处理，避免应力集中导致的支架断裂问题，所有安装孔位均做沉头设计，保证安装后螺丝端面与支架表面齐平，不会凸起刮擦牌照或者车身部件。腰孔的长度经过反复校核，可兼容不同年份款型同系列车型的安装位偏差，也可适配不同规格的改装牌照框安装需求，支架的边缘全部做倒钝处理，避免安装维护过程中划伤操作人员。整体建模过程严格遵循钣金件的加工工艺要求，所有弯折角度、开孔位置均符合冲压加工的工艺规范，可直接导出工程图用于激光切割下料与弯折成型加工，无需额外调整结构即可实现量产加工，模型的曲面过渡顺滑，无破面、重叠面等建模问题，可直接用于渲染展示、结构校核或者3D打印手板验证。
