汽车发动机用曲面流线型排气歧管结构

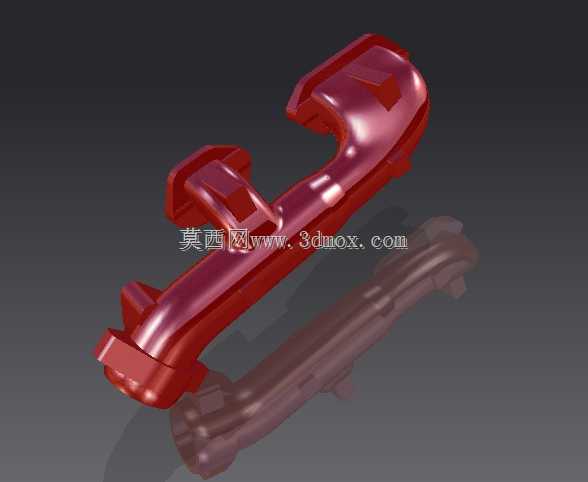

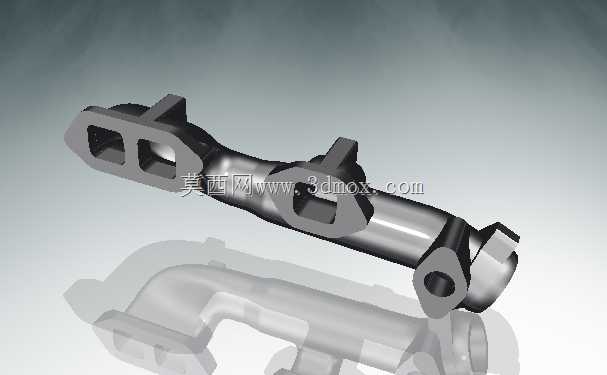

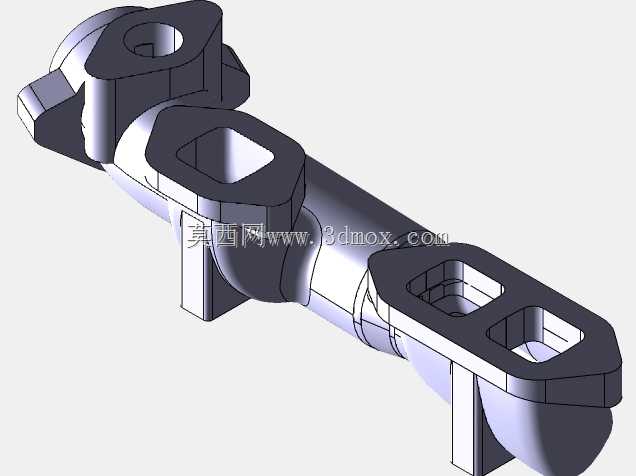

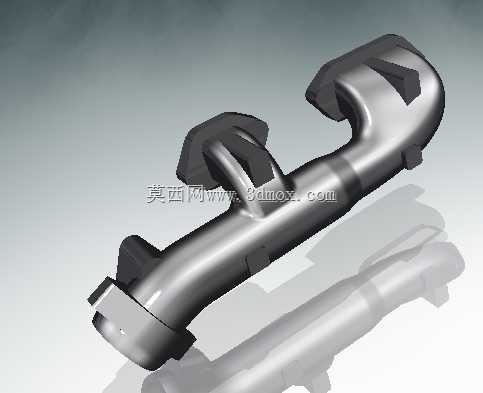

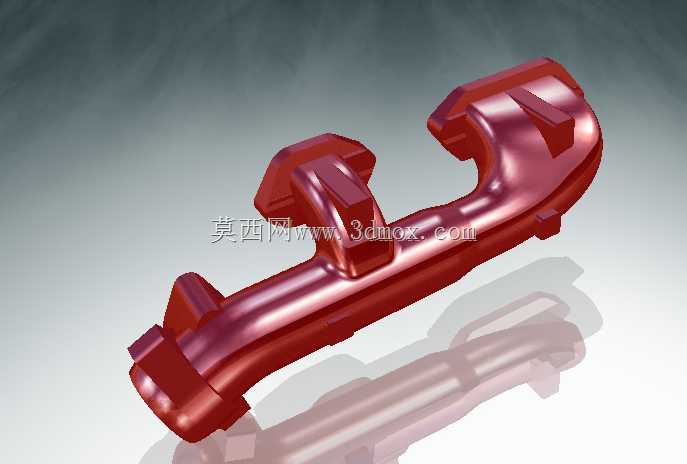

在汽车动力系统的进排气模块开发中，排气歧管是衔接发动机气缸盖排气口与下游排气总管的核心导流部件，其结构设计直接决定各缸排气的顺畅度、排气背压水平，甚至会影响发动机的充气效率与动力输出特性。日常做动力总成匹配时，很多人容易忽略排气歧管的流道设计细节，实际上多缸发动机的排气脉冲如果在歧管内部形成干涉，不仅会拉高排气阻力，还会导致各缸排气残余量不均，出现怠速抖动、高转速动力衰减的问题。这款排气歧管采用了等长流道的曲面过渡设计，每个支管的内壁都做了连续顺滑的圆弧处理，没有直角转折或者突变的截面，目的就是让每个气缸排出的高温废气能沿着流道平滑汇入总管，减少气流在管壁处形成的涡流损耗。从安装边界来看，歧管的进气端法兰面完全匹配对应排量发动机的气缸盖排气侧安装孔位，法兰厚度经过校核，能承受长期高温工况下的热变形量，避免出现密封失效漏气的问题；出气端的接口尺寸适配常规三元催化器的进气端连接规格，不需要额外做转接结构就能完成整段排气的装配。实际装车场景中，这类歧管需要承受800摄氏度以上的持续高温，以及发动机运行带来的持续振动，所以结构上在支管之间设置了加强连接筋，既可以提升整体结构刚度，减少共振带来的开裂风险，也能平衡不同支管之间的温度差，降低热应力集中导致的变形量。设计过程中需要反复校核流道的截面变化率，从进气口到出气汇合处，截面的扩张角度控制在合理范围内，避免因为截面突然变大导致气流流速骤降，影响排气脉冲的利用效率；同时还要考虑整车机舱的布置空间，歧管的整体外轮廓不能和周边的防火墙、线束、冷却管路发生干涉，固定点的位置要选在结构刚度高的区域，配合隔热罩的安装位，避免高温辐射到周边的塑料或者橡胶部件。很多售后改装或者维修替换场景中，这类歧管的尺寸精度直接决定安装效率，如果法兰面的平面度超差，就算螺栓拧紧力矩符合要求，也会在冷热交变的工况下出现漏气，导致排气噪音变大、氧传感器检测数据失准的问题。流道的内壁粗糙度也有明确要求，过于粗糙的内壁会增加气流摩擦阻力，拉高整体排气背压，所以在建模阶段就要把内壁的曲面连续性做到G2以上，给后续的铸造或者加工工序留足工艺余量。另外歧管上预留的氧传感器安装孔位角度和深度也经过匹配，保证传感器探头能完全伸入排气流中心区域，准确检测排气中的氧浓度，给ECU调整空燃比提供准确的数据支撑。不同于老式的铸铁歧管厚重的结构，这款歧管在保证结构强度的前提下做了壁厚优化，在热负荷高的区域适当增加壁厚，在受力小的区域减薄，既控制了整体重量，也减少了冷启动时的暖机时间，让三元催化器更快达到工作温度，降低冷启动阶段的污染物排放。做三维建模的时候，需要把每个支管的弯曲半径、中心轨迹线都做参数化关联，后续如果需要匹配不同排量的机型，只需要调整流道直径和法兰孔位就能快速衍生出适配型号，减少重复建模的工作量。实际台架测试中，这类流线型等长歧管相比普通的短歧管，能在中高转速区间降低10%左右的排气背压，对应的发动机扭矩输出能有小幅提升，同时各缸的排气温度差控制在更小的范围内，提升了发动机运行的稳定性。安装的时候需要注意，歧管和气缸盖之间的密封垫片要选用耐温等级匹配的金属复合垫片，螺栓要按照规定的顺序和力矩分次拧紧，避免因为法兰受力不均导致的密封失效；日常使用中如果出现排气异响、动力下降的情况，首先要检查歧管有没有出现开裂、垫片漏气的问题，尤其是在长期使用后，热疲劳导致的裂纹往往出现在支管和法兰的连接位置，建模阶段在这些位置做的圆角过渡就是为了分散应力，延长部件的使用寿命。
