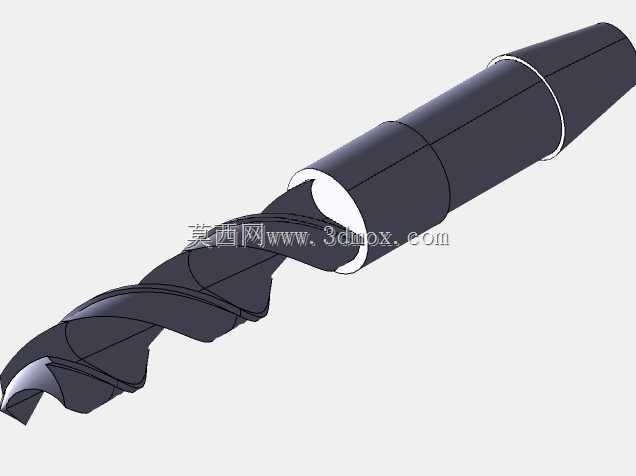

在机械加工的孔加工工序里,钻头是应用频次最高的切削刀具之一,不管是普通台式钻床、立式加工中心,还是手持电钻、摇臂钻床,都需要配套对应规格的钻头完成实体材料上的孔位加工,覆盖从金属板材、型材粗加工,到模具零件、精密结构件的半精、精加工场景,甚至非金属的复合材料、工程塑料钻孔作业也会用到适配参数的钻头产品。这款钻头采用经典的双螺旋槽结构设计,螺旋槽的导程、槽宽比例经过工程化匹配,能够在钻削过程中顺畅排出切屑,避免切屑在孔底堆积造成堵屑、烧刀的问题,同时螺旋槽的曲面弧度经过优化,可降低切屑排出时与槽壁的摩擦阻力,减少钻削过程中的轴向抗力,降低设备主轴的负载。从结构上看,钻头分为切削工作段、夹持柄段两个核心部分,切削段的顶端设计有对称的主切削刃与横刃,主切削刃承担主要的材料切除工作,横刃则负责钻削初始阶段的定心,避免钻孔初期出现孔位偏移的问题;切削段的刃带部分设计有微小的倒锥结构,从切削端向柄部方向直径呈极细微的递减趋势,能够减少钻头与已加工孔壁的摩擦,降低孔壁的表面粗糙度,同时避免钻头在钻削深孔时出现卡滞、咬死的情况。夹持柄段采用直柄结构,适配市面上绝大多数标准钻夹头的装夹尺寸范围,装夹时的同轴度公差控制在合理区间内,能够保证高速旋转时的径向跳动量满足加工精度要求,不会因为装夹偏差造成孔径超差、孔壁出现振纹的问题。在实际设计建模过程中,螺旋槽的生成是核心难点,需要先确定螺旋升角参数,结合钻头的公称直径匹配对应的导程数值,通过螺旋扫描的方式切除出排屑槽的基础曲面,再对切削刃部分进行刃口钝化处理的特征建模,还原真实刀具的刃口微观形态,避免建模时出现刃口过于锋利不符合实际生产刀具形态的问题。柄部与切削段的过渡位置设计有平滑的过渡圆角,避免应力集中造成钻头在高负载钻削时出现断裂的风险,这个过渡区域的圆角半径需要结合钻头的整体直径匹配,半径过大会影响靠近台阶位置的孔加工深度,半径过小则无法起到应力分散的作用。从安装边界来看,这款直柄钻头的柄部直径与切削段公称直径保持一致,可适配夹持范围覆盖对应直径的标准钻夹头,不需要配套专用的变径套即可完成装夹,在常规的钻削设备上都能直接使用,不需要额外改装装夹结构。在实际加工应用中,这款钻头可针对普通碳钢、铸铁、有色金属等多种材料进行钻削作业,根据加工材料的不同可以调整主轴转速与进给量参数,比如加工低碳钢时可以采用较高的转速配合适中的进给,加工高硬度合金钢时则需要降低转速、减少进给量,同时配合切削液完成冷却润滑,延长钻头的使用寿命。排屑槽的表面粗糙度设计也有对应的工程考量,光滑的槽壁能够让切屑更顺畅地排出,尤其是在钻削深度超过3倍直径的深孔时,排屑性能直接决定了钻孔的效率与刀具寿命,这款钻头的螺旋槽深度设计经过匹配,既保证了排屑空间足够,又不会因为槽深过大降低刀体的整体刚性,避免钻削过程中出现刀体弯曲、孔位偏斜的问题。顶端的横刃部分在实际使用中通常会根据加工需求进行修磨,建模时保留了标准横刃的结构特征,方便后续根据不同的加工场景做修磨特征的调整,比如修磨横刃减小轴向抗力,或者修磨出分屑槽让切屑更细碎,提升排屑效果。刃带的宽度设计也经过工程优化,过宽的刃带会增大与孔壁的摩擦,造成钻头发热严重,过窄的刃带则会降低钻头的导向性能,容易出现孔的圆柱度超差的问题,这款钻头的刃带宽度匹配公称直径做了对应设置,能够在保证导向精度的同时尽可能降低摩擦阻力。
- 上一篇:内燃机配气机构用凸轮轴结构设计
- 下一篇:镂空筒状机械连接边沿结构设计
- 全部评论(0)
- 模板大小: 610.61 KB
- 售价:5金币
- 下载次数: 50
- 系统要求: CATIA,Rendering
- 软件分类: 通用机械零部件
