四翼带槽多孔塑料连接结构件

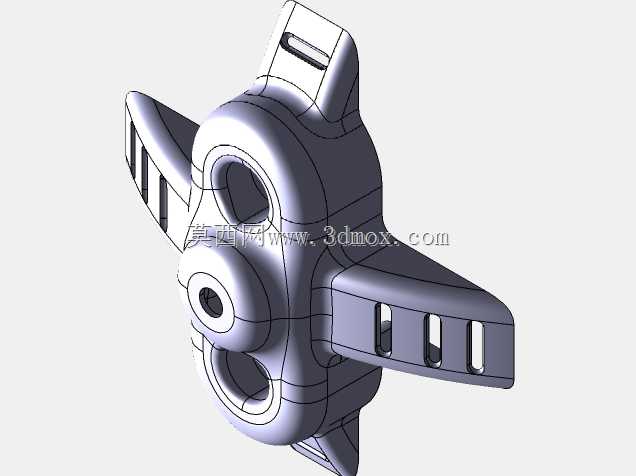

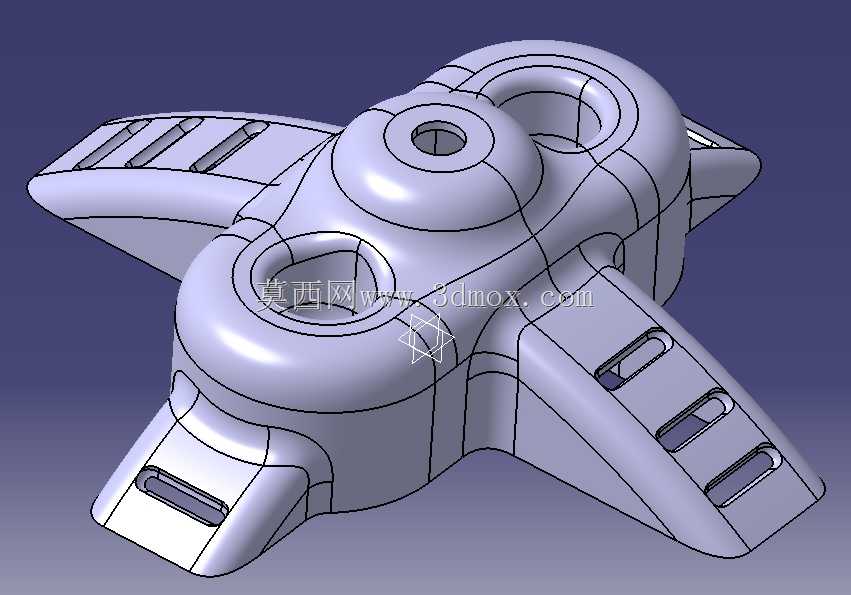

这类四翼延伸的塑料结构件，常应用在小型便携设备的壳体连接、户外露营装备的节点固定、消费类电子产品的内部支撑场景中，依靠四个向外伸展的翼片实现多点位的受力分散，避免单点连接带来的应力集中问题。从实际使用场景来看，该构件多作为中间连接载体使用，三个分布在主体上部的沉孔结构，分别对应不同规格的紧固件安装需求，其中中心孔为主要受力定位孔，其余两个旁侧孔用于辅助防转，避免构件在受侧向力时出现周向转动。翼片上开设的长条形通槽，并非单纯的减重设计，实际使用中可穿过绑带、卡扣或者线束，既能够实现相邻部件的柔性固定，也可以为设备内部的走线提供预留通道，同时槽体边缘做了圆弧过渡处理，避免穿设线束时割破线皮，也能减少注塑过程中局部壁厚不均带来的缩痕缺陷。

从设计思路上看，该构件整体采用曲面顺滑过渡的造型，没有尖锐的棱角结构，一方面是适配注塑成型的工艺要求，减少尖角位置的应力集中，降低注塑冷却过程中出现开裂的概率，另一方面圆润的外形也能避免装配过程中划伤操作人员，适配民用消费类产品的安全设计要求。主体部分的壁厚做了均匀化处理，所有转角位置都设置了合理的圆角半径，翼片与主体连接的位置做了局部加厚的加强结构，抵消翼片受外力时的根部弯矩，避免翼片受载时从根部断裂。三个安装孔的孔位周边都做了局部的凸台加厚，避免紧固件锁附时孔位周边出现塌陷，同时凸台高度经过匹配设计，能够保证紧固件锁附后端面不超出构件表面，不会出现凸点干涉相邻装配部件的问题。

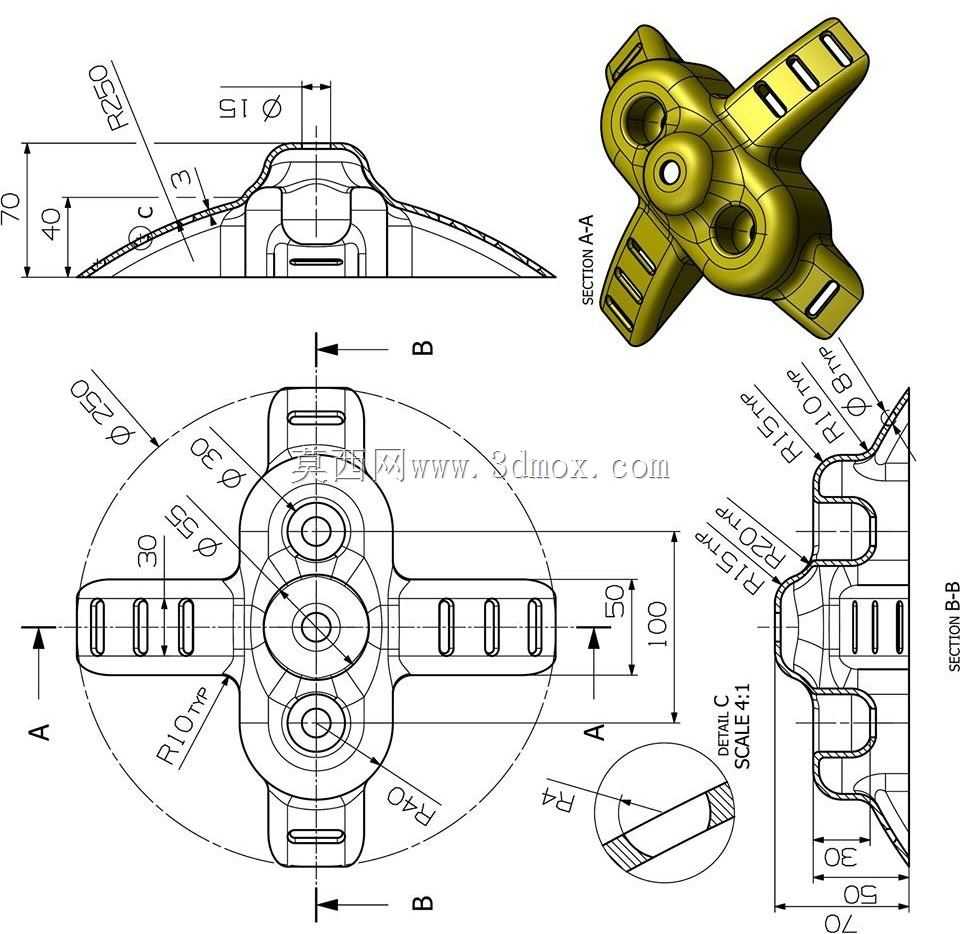

从安装边界来看，该构件的四个翼片呈十字对称分布，相邻翼片之间的夹角接近90度，安装时需要预留的平面空间以中心孔为圆心，覆盖四个翼片的最大外轮廓即可，翼片上的长槽长度方向沿翼片伸展方向布置，允许绑带或者紧固件在槽内有小范围的位置调整，能够补偿装配过程中出现的少量孔位偏差，降低对配合部件的加工精度要求。构件整体采用工程塑料注塑成型，表面没有额外的喷涂或者电镀要求，成型后经过简单的飞边修剪即可投入装配，本身具备一定的自润滑特性，在与金属紧固件配合时不会出现咬合粘连的问题，同时塑料材质本身的绝缘特性，也让该构件能够用在有绝缘要求的电气设备连接位置，不需要额外增加绝缘衬套。

在实际选型适配时，需要注意中心孔的配合公差，该孔作为主要定位基准，与配套的定位销之间建议采用小间隙配合，保证装配时的顺畅度，同时两个旁侧的辅助安装孔可采用稍大的间隙配合，补偿多孔位同时安装时的位置度误差。翼片的厚度经过受力校核，能够承受垂直于翼片方向的一定静载荷，不适合作为主要承重结构使用，更多是起到辅助连接、分散受力、走线固定的作用。构件背面的结构与正面的凸台结构对应，没有多余的倒扣结构，注塑模具可以采用简单的两板模结构即可实现成型，不需要复杂的抽芯机构，量产时的模具成本较低，成型周期短，适合大批量的生产场景。在做三维建模过程中，这类曲面过渡的塑料件需要注意G2连续的曲面质量，避免曲面出现褶皱、不光顺的问题，否则导出到注塑模流分析软件时会出现网格划分失败的问题，同时所有壁厚的过渡要平缓，避免出现壁厚突变导致的注塑缺陷，孔位的拔模角度要根据塑料材质的特性设置合理的数值，保证开模时不会出现粘模、拉花的问题。
