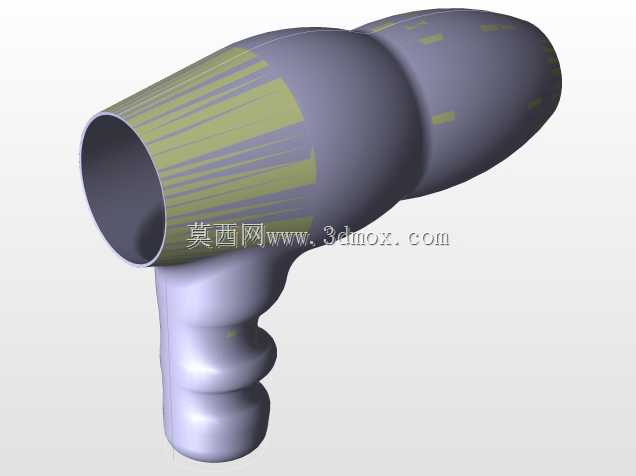

手持吹风机外观结构三维数模设计

日常家用及商用美发场景中，手持吹风机是高频使用的小型电器，其壳体结构的曲面流畅度直接影响握持手感与出风效率，本次建模围绕手持操作的人机工程需求展开，先从握持段的轮廓曲率入手，反复调整手柄处的曲面过渡，确保单手握持时虎口位置与壳体曲面完全贴合，长时间举持操作不会产生局部硌手的应力集中点。出风筒段采用渐缩式流线造型，从风筒与手柄衔接的位置开始，筒身直径沿出风方向平缓收窄，既可以减少风阻提升出风风速，也能让整体造型更具视觉协调性，风筒末端的出风口做了等壁厚的环形切边处理，预留出后续安装风嘴卡扣的配合间隙，配合公差控制在常规注塑件的合理区间内，方便后续模具开模时的脱模斜度设置。手柄底部做了多层环形防滑槽结构，槽深控制在1.2mm左右，既可以增加握持时的摩擦力，避免湿手操作时设备滑落，也能在壳体注塑成型时提升结构强度，减少薄壁壳体的变形概率。建模过程中优先保证曲面的G2连续，所有曲面衔接位置都做了曲率梳检查，避免出现曲面褶皱、棱线突兀的问题，壳体整体壁厚均匀控制在2mm，符合ABS注塑成型的工艺要求，筋位布局全部沿着曲面法向设置，避免出现壁厚不均导致的缩痕问题。从安装边界来看，风筒内部预留了发热架、电机组件的安装空间，各安装位的定位柱高度统一，与内部组件的安装孔位一一对应，手柄内部预留了电源线走线槽与开关按键的安装位，按键位置刚好对应握持时拇指的操作范围，操作时无需大幅度调整手部姿势即可完成档位切换。这类手持小家电的结构设计，往往需要在有限的壳体空间内平衡风道布局、电气元件安装、握持手感三者的关系，建模时需要提前考虑后续装配的干涉问题，所有相邻部件的安装间隙都预留了0.3mm的安全距离，避免组装时出现卡滞。曲面建模阶段没有采用生硬的拼接面，所有过渡区域都通过桥接曲面完成顺滑连接，既提升了外观的精致度，也能减少日常使用中磕碰导致的应力开裂问题，手柄与风筒的衔接位置做了大圆角过渡，避免直角位置积灰，也方便日常使用后的清洁擦拭。出风筒的进风端与手柄内部的风道完全连通，衔接位置的曲面做了导流处理，减少气流在腔体内部的紊流噪音，实际建模时反复调整了衔接处的曲率，让气流可以顺着曲面平滑进入风筒，降低风阻损耗。整体外形尺寸参考常规家用吹风机的通用规格，总长度控制在220mm左右，手柄长度适配成年男性手掌的握持范围，握持段的最小直径控制在45mm，符合多数用户的握持习惯，不会因为直径过细导致握持不稳，也不会因为直径过粗增加手部负担。壳体的所有外表面都没有设置尖锐棱角，所有外露棱边都做了R0.5以上的圆角处理，符合小家电的安全设计规范，避免使用过程中划伤用户。建模时同步考虑了后续表面处理的工艺需求，外表面预留了足够的喷涂或电镀装夹位置，不会因为曲面造型过于复杂导致后续表面处理出现死角。
