内燃机配气机构用凸轮轴结构设计

项目分类:机械图纸 发布时间:2021-11-01 ID:355345
  • 内燃机配气机构用凸轮轴结构设计
  • 内燃机配气机构用凸轮轴结构设计

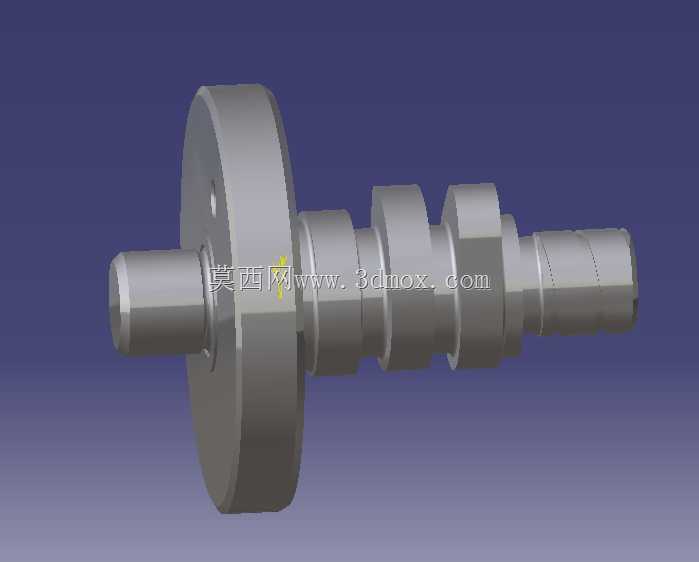

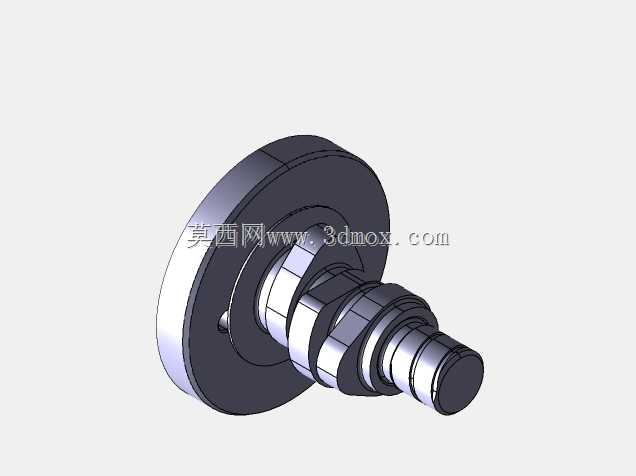

在往复式内燃机的配气系统中,凸轮轴是控制气门开闭时序与升程规律的核心执行部件,其型线精度、结构刚度直接决定发动机的充气效率、怠速稳定性与全工况动力输出表现。这款凸轮轴采用整体式结构布局,一端集成定位法兰盘,沿轴向依次布置多组进排气凸轮型面、支撑轴颈与末端驱动连接段,所有回转面与凸轮型面均围绕同一轴线设计,满足高速回转下的动平衡要求。从实际应用场景来看,这类凸轮轴多用于小排量直列四缸汽油机的顶置配气机构,安装时通过法兰盘端的定位销与正时链轮或正时带轮连接,接收曲轴传递的驱动力,按照预设的相位关系驱动气门挺柱或摇臂,精准控制进排气门的开启持续角、最大升程与开闭重叠角,保证气缸在进气行程吸入充足混合气、排气行程彻底排出燃烧废气。设计过程中首先要匹配发动机的额定转速与配气相位要求,凸轮型线的缓冲段、工作段曲率经过反复校核,避免气门开启落座时产生冲击异响,同时保证足够的气门通过面积,降低进排气阻力。支撑轴颈的直径与跨距设计兼顾刚度与轻量化需求,轴颈表面预留磨削加工余量,装配时与缸盖凸轮轴轴承孔间隙配合,配合压力润滑形成稳定油膜,降低高速运转下的摩擦磨损。法兰盘端的螺栓孔分布圆直径与定位销位置严格匹配正时传动系统的安装边界,保证装配时相位精度控制在±1°曲轴转角范围内,避免出现配气相位偏差导致的动力下降、怠速抖动问题。轴向尺寸链设计时,需要预留合适的轴向窜动间隙,防止热膨胀后轴系卡滞,同时凸轮型面的升程误差控制在0.02mm以内,保证各缸气门升程一致性,避免各缸进气量不均导致的运转抖动。末端的连接段设计有密封环槽与传感器触发齿圈安装位,可适配凸轮轴位置传感器的信号采集需求,为电控系统提供准确的相位信号,支撑喷油与点火正时的精准控制。从结构强度角度,整体式锻造毛坯的纤维走向沿轴向连续分布,凸轮型面与轴颈表面经过淬火处理,表面硬度满足长期高速摩擦的使用要求,避免早期磨损导致的配气相位漂移。在建模过程中,所有回转特征采用同轴约束,凸轮型面通过样条曲线拟合实际加工型线,各轴颈的退刀槽、圆角过渡均按照加工工艺要求设计,避免应力集中导致的轴段断裂风险。安装边界上,法兰盘端面到末端连接段的总长度、各支撑轴颈的间距与直径、凸轮型面的相位角均与主流小排量汽油机缸盖的安装空间完全匹配,可直接用于配气机构的装配验证、运动仿真与工艺试制环节,也可作为教学演示模型帮助从业者理解顶置凸轮轴的结构原理与运动逻辑。
