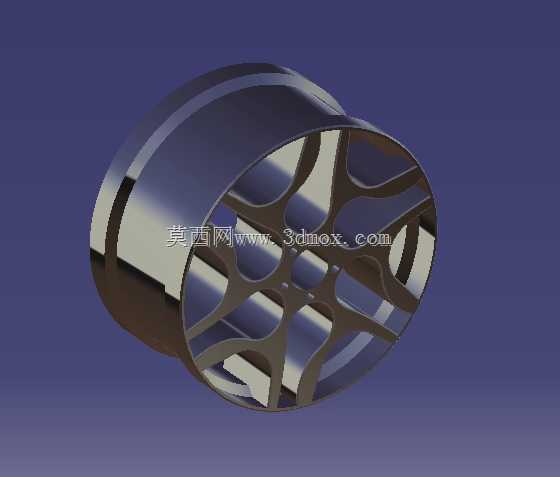

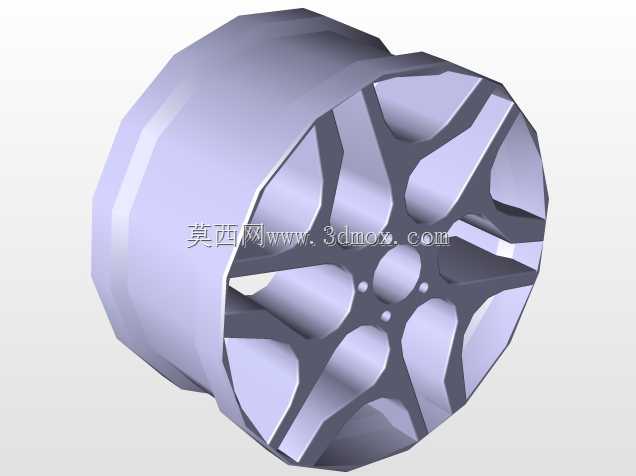

镂空筒状机械连接边沿结构设计

该镂空筒状边沿构件，多应用于需要兼顾结构强度与轻量化需求的机械传动、流体输送配套场景中，常见于航空航天配套管路连接、高端装备内部支撑限位、精密仪器腔体衔接等工况，作为两个相邻部件的衔接过渡结构，既承担轴向定位的限位作用，也可在部分工况下分担径向的载荷传递，同时镂空的结构设计能够有效降低构件自身重量，减少设备运行过程中的转动惯量，适配高速运转的设备工况需求。从设计思路来看，该构件采用一体化筒状基体设计，外圆面设置多段阶梯定位面，能够在安装时与配合件的内孔形成精准的轴孔配合，保证同轴度公差控制在合理范围内，避免安装后出现偏心偏载的问题；端面的镂空筋条结构采用放射状对称排布，每一条筋条的截面都经过受力优化，在保证整体抗扭、抗弯强度的前提下，尽可能去除非受力区域的多余材料，相比实心筒状结构重量可降低40%以上，同时筋条之间的镂空区域也可作为流体通道、走线空间使用，拓展了构件的适配场景。在外形尺寸与安装边界层面，该构件的外圆阶梯尺寸按照标准配合公差设计，安装时可直接嵌入对应规格的安装座内，轴向通过端面的贴合面实现限位，不需要额外设计复杂的固定结构，安装便捷性较高；构件的整体轴向长度控制在适配常规腔体衔接的尺寸范围内，不会占用过多的设备内部安装空间，镂空筋条的边缘均做了圆角过渡处理，避免应力集中导致的构件疲劳损坏，在长期交变载荷作用下也能保持稳定的结构性能。实际使用过程中，该构件的筒状基体部分可根据工况需求选择不同的金属材质，普通工况下采用铝合金材质即可满足强度与轻量化需求，重载或腐蚀工况下可更换为不锈钢或高强度合金材质，适配不同的使用环境；筋条的排布密度也可根据实际载荷大小调整，载荷较大的场景可适当增加筋条数量、提升筋条截面厚度，载荷较小的场景可进一步加大镂空比例，最大化实现轻量化效果。该结构的建模过程中，优先保证了各配合面的形位公差，外圆面的圆柱度、端面的平面度都按照精密机械零件的公差要求设定，对称排布的筋条结构通过阵列特征生成，保证每一条筋条的尺寸一致性，避免因结构不对称导致运转过程中出现动平衡问题；同时建模时预留了后续加工的工艺余量，可直接对接数控加工、3D打印等多种加工工艺，不需要额外做模型的工艺调整，能够缩短从设计到成品的加工周期。在设备装配环节，该边沿构件的安装不需要特殊工装，操作人员只需将构件对准安装位推入，通过阶梯面定位后即可完成初步安装，后续可根据需求在筒壁预留的安装孔位加装紧固件，进一步提升连接可靠性；日常维护过程中，镂空结构也便于观察内部构件的运行状态，不需要完全拆解构件即可完成内部检查、清洁等维护操作，降低设备的后期维护成本。
