两轮车用带棘齿结构环形压合限位构件

日常接触两轮车传动与轮组装配环节的工程师都清楚，这类带周向棘齿的环形压件，核心作用是完成轴向定位的同时，配合棘爪结构实现单向传动的力矩传递，很多人在做轮组花鼓或者离合器拆解维护时，最先接触到的就是这类零件——它不像轴类零件承担主要的径向载荷，却直接决定了传动间隙、棘爪啮合精度以及装配后轴向窜动量的控制水平。

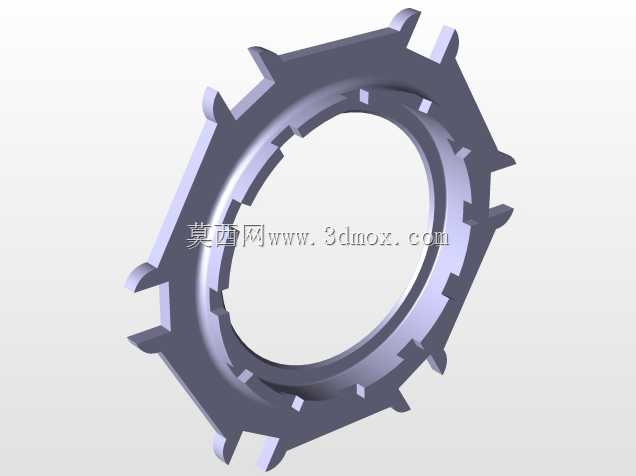

从实际应用场景来看，这类压盘主要装配在两轮车的传动离合部位或者轮组花鼓的端部，日常骑行过程中，当骑行者正向踩踏带动传动链运转时，压盘内侧的环形贴合面会紧紧压合在轴承内圈或者离合座的端面上，保证整个传动副的轴向位置不发生偏移，而周向均匀分布的棘齿结构，会和配套的棘爪形成单向啮合，正向传动时棘爪卡入齿槽传递扭矩，反向滑行时棘爪顺着齿面的斜面滑过，实现空转滑行的功能，这也是很多两轮车能够实现滑行不卡滞的核心结构之一。

在设计思路上，这类零件首先要考虑的是啮合齿的受力角度，齿面的倾斜角度不能过大也不能过小，角度过大会导致棘爪回位卡滞，滑行时出现异响甚至打齿的问题，角度过小则会导致啮合时接触应力过大，频繁承受冲击载荷的情况下容易出现齿面崩裂的失效问题。实际建模过程中，周向的棘齿采用均匀阵列的方式排布，每个齿的两侧面都做了小角度的拔模处理，一方面是满足后续成型或者加工的脱模需求，另一方面也能给棘爪的滑入滑出提供导向，减少卡滞的概率。环形基体的厚度设计需要匹配安装位置的轴向空间，过厚会占用过多装配尺寸导致其他零件无法安装到位，过薄则会在轴向压紧力的作用下出现形变，导致压合面不平，进而引发轴承偏磨或者传动异响的问题。

从外形尺寸与安装边界来看，这类环形压件的内孔直径需要和安装轴的外径保持小间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证装配时能够顺利套入，又不会因为间隙过大出现径向窜动。外圆的棘齿齿顶圆直径需要匹配安装座的内槽尺寸，保证装配后棘齿能够完全处于棘爪的工作行程范围内，不会出现齿顶碰擦壳体内壁的问题。安装时，压盘的非齿侧端面是完全贴合在定位基准面上的，这个端面的平面度要求控制在0.01mm以内，否则压紧后会出现压合力不均，局部应力集中的问题。周向的每个棘齿的齿根位置都做了小圆角过渡，避免应力集中导致的齿根断裂，毕竟两轮车在起步或者急加速的时候，棘齿部位承受的瞬时冲击扭矩是额定扭矩的2到3倍，圆角处理能够大幅提升零件的疲劳强度。

很多新手工程师在做这类零件建模的时候，容易忽略齿形的对称度问题，如果周向阵列的齿形出现角度偏差，会导致部分棘齿和棘爪的啮合间隙过大，部分间隙过小，使用过程中就会出现受力不均，个别齿提前磨损的情况。另外，压盘的内孔和端面的垂直度也需要严格控制，垂直度超差的话，装配后会导致轴承内圈倾斜，转动时出现阻滞感，严重的还会导致轴承提前失效。在实际选型匹配的时候，除了尺寸参数的核对，还要注意零件的材质匹配，这类承受冲击载荷的压件一般会选用中碳钢做表面淬火处理，齿面硬度达到HRC45-50，既保证齿面的耐磨性能，又能让基体保持足够的韧性，不会因为冲击出现脆断。

实际装配过程中，这类压盘一般是通过卡簧或者锁紧螺母固定在轴上，轴向的压紧力需要控制在合理范围，压紧力过小会导致压盘在轴上窜动，棘齿啮合位置偏移，压紧力过大则会导致压盘形变，内孔收缩抱死安装轴，出现转动卡滞的问题。日常维护拆解的时候，也需要重点检查棘齿的齿面磨损情况，如果出现齿面磨平、崩缺的情况，就需要及时更换，否则会出现骑行时传动打滑、踩空的安全隐患。很多维修人员在更换这类零件的时候，会习惯性地打磨齿面来消除异响，其实这种做法是错误的，随意打磨齿面会改变齿形角度，破坏原本的啮合间隙，反而会加剧磨损，缩短零件的使用寿命。
