液压系统多通路万向连接接头结构

在液压动力传输系统的管路布设场景中，这类多通路万向接头是解决管路走向受限、多油路交汇转接的核心连接件，常见于工程机械液压站、机床液压夹紧回路、重型设备液压伺服系统的管路排布环节，主要承担不同走向液压油路的汇通、转向连接功能，可在有限安装空间内完成多根液压管路的对接，避免硬管弯折带来的应力集中与通径损失问题。从实际使用场景来看，这类接头往往应用在管路布局紧凑、存在多组油路需要在同一节点汇通的位置，比如挖掘机上车架与下车架的油路过渡段、液压机滑块部位的多回路供油节点，或是组合机床多工位夹紧装置的油路分配处，能够适配不同角度的管路接入需求，减少管路转接所需的接头数量，降低整个液压回路的泄漏风险点。

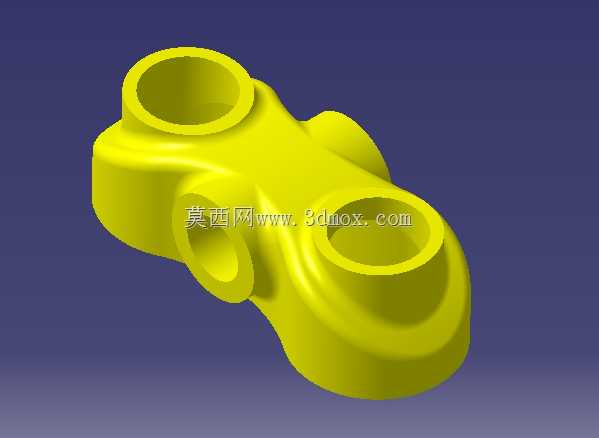

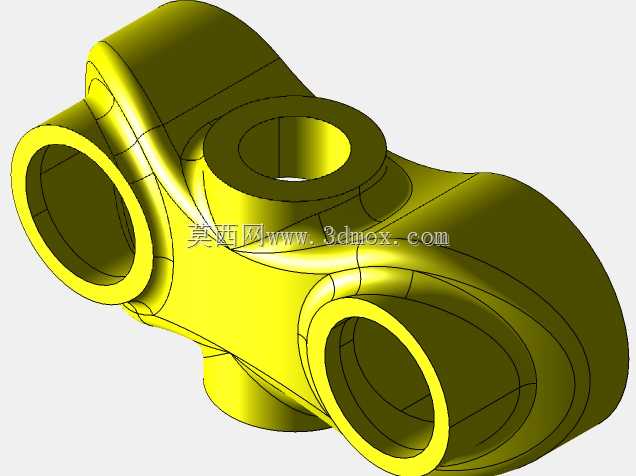

从功能特性上看，该接头采用一体化锻造成型的本体结构，三个通路口径保持一致，可适配同规格的液压油管连接，接口部位预留了标准管螺纹的加工余量，安装时可直接配合O型密封圈完成端面密封或是螺纹密封，满足中高压液压系统的密封要求。接头本体的过渡曲面全部采用大圆角平滑过渡，没有尖锐的直角结构，一方面是为了降低液压油在接头内部流转时的局部阻力，减少油路的压力损失，另一方面也能避免应力集中，提升接头在承压状态下的结构强度，应对液压系统工作过程中产生的压力冲击与振动载荷。接头的安装边界设计充分考虑了狭小空间的操作需求，本体的最大外轮廓尺寸控制在适配对应通径管路的最小范围，相邻两个接口的中心距预留了标准管接头的扳手操作空间，安装时无需额外定制特殊工装，使用普通开口扳手即可完成所有接口的拧紧操作，不会出现相邻接口干涉导致无法拧紧的问题。

在设计思路上，这类接头的建模过程首先需要确定三个接口的空间角度，结合实际管路的走向需求确定各接口的中心轴线夹角，保证接入的管路不会与周边设备结构产生干涉；其次是内部流道的设计，三个通路的内部交汇位置采用圆弧过渡结构，避免出现流道死角，防止液压油内的杂质在死角位置沉积造成油路堵塞；本体的壁厚设计按照对应液压系统的额定工作压力进行核算，结合常用液压管材的承压标准，保留足够的安全余量，同时在接口的根部位置做局部加厚处理，应对管路安装时产生的径向载荷以及设备运行过程中的振动拉扯力。外形设计上摒弃了多余的凸台与非必要结构，整个外表面采用平滑的曲面过渡，既减少了锻造加工的材料消耗，也降低了后续机加工的切削量，同时一体化的结构相比拼接式的多通接头，不存在焊接接缝带来的泄漏隐患，整体结构强度更高，能够承受更高的工作压力与更复杂的载荷工况。

从实际选型适配的角度来看，这类接头的通径规格可以根据系统的流量需求进行匹配，接口形式也可以根据实际使用需求调整为法兰连接、快插连接等不同形式，三维建模过程中已经预留了接口尺寸的参数化调整空间，设计人员可以根据具体的管路参数快速修改接口尺寸与角度，适配不同的安装场景。在管路装配过程中，这类万向多通接头可以有效补偿管路安装时的角度误差，降低管路预制的精度要求，提升现场装配的效率，同时在设备运行过程中，也能小幅吸收管路产生的振动，减少振动传递到管路固定点的载荷，提升整个液压管路系统的运行可靠性。
