ApriliaRS125摩托车气缸结构三维建模

　　在小排量运动摩托车的动力系统开发与维修复刻场景中，气缸作为发动机核心做功部件，其结构精度直接决定了动力输出效率、密封可靠性与整机运行寿命。本次建模对象为Aprilia RS125车型搭载Rotax122动力平台的气缸部件，建模过程完全依托实物逆向测量完成，针对动力阀区域的结构缺失做了可识别的特征保留，方便后续结构优化或维修替换时的特征补全参考。

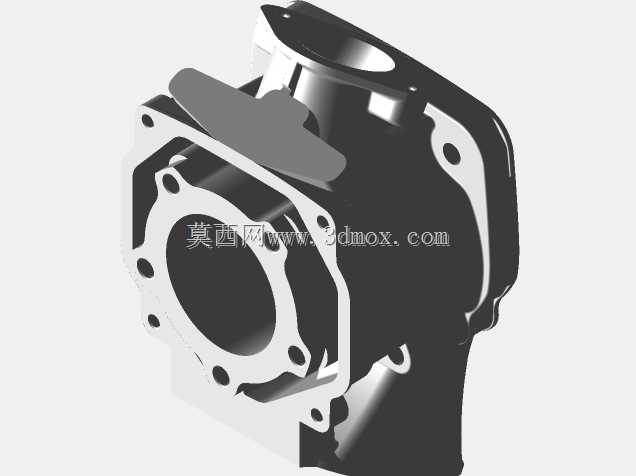

　　从实际装车用途来看，该气缸承担着混合气压缩、燃烧膨胀做功的核心功能，缸体内部的圆柱型腔是活塞往复运动的核心轨道，外壁的散热鳍片结构负责将燃烧过程产生的高温快速传导至流经的空气流中，避免缸体过热导致的润滑失效、密封件老化等问题。建模时优先还原了缸体与曲轴箱对接的安装端面特征，端面上的螺栓过孔位置、定位销孔的同轴度公差都按照实物测量值做了对应约束，确保模型导入装配环境后可直接与曲轴箱、缸盖部件完成虚拟装配验证，不需要额外调整安装基准。

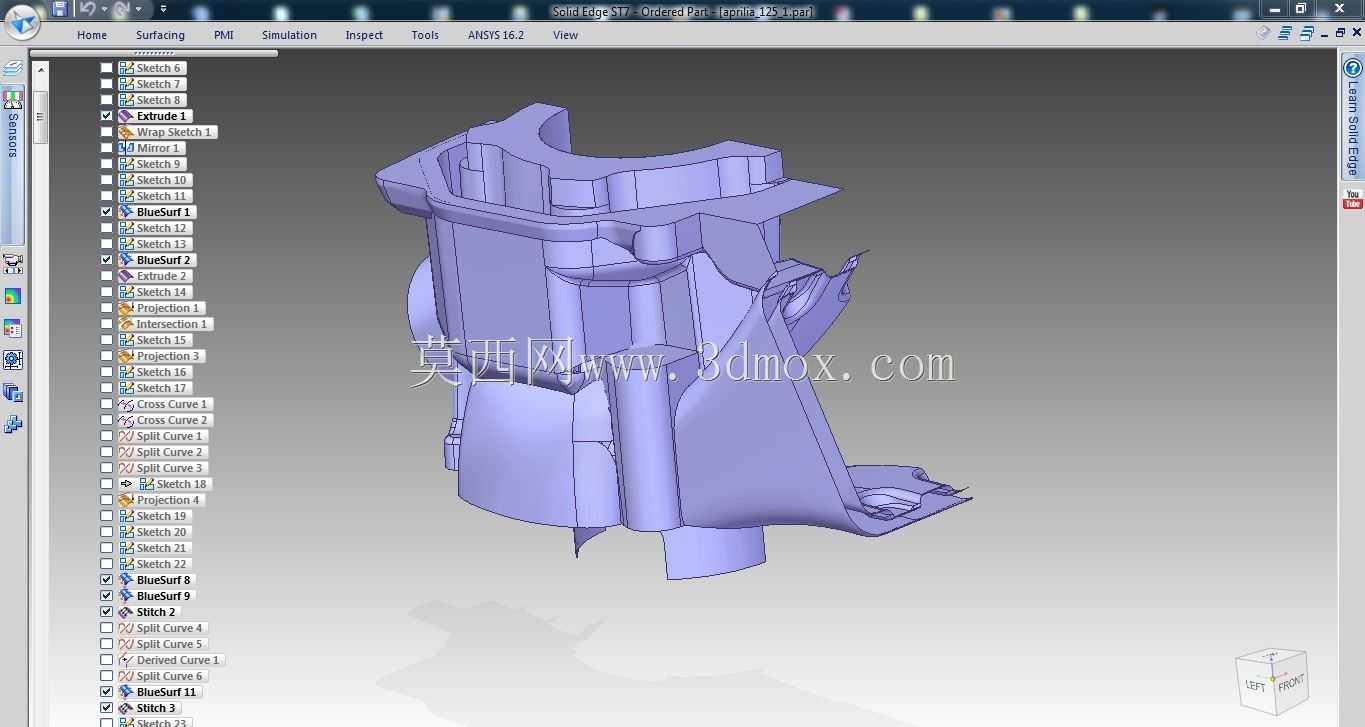

　　设计思路上，逆向建模阶段先通过三坐标测量采集了缸体外壁的关键点位数据，先搭建缸体中心轴线作为全局基准，再依次拉伸生成缸套主体结构，之后对散热鳍片做阵列特征处理，每一片鳍片的厚度、相邻鳍片的间距都严格匹配实物测量值，避免散热面积计算出现偏差。针对动力阀安装区域的不完整结构，建模时没有做主观的特征补全，而是保留了实际测量得到的现有结构边界，标注出缺失区域的大致轮廓范围，方便使用者根据原厂维修手册或者完整实物做后续的特征补全，避免错误的结构引导导致后续加工或装配出现问题。

　　安装边界方面，缸体总高度方向的尺寸从与曲轴箱贴合的下端面到与缸盖贴合的上端面严格控制在实物测量范围内，缸套内径的圆柱度公差在建模时做了几何约束，确保活塞环在缸内运动时的密封间隙符合原厂设计要求。缸体侧面的动力阀安装座的安装孔位、结合面的平面度都做了对应还原，侧面的润滑油道开孔位置、冷却风道的走向特征也按照实物结构做了建模，可直接用于后续的流体仿真分析，验证散热效率与润滑油路的流通顺畅性。

　　在摩托车改装、维修配件开发的实际场景中，该模型可用于CNC加工的刀路编写参考，也可用于3D打印制作快速样件验证装配间隙，针对老款车型配件稀缺的现状，该还原度较高的模型可大幅降低配件复刻的测量成本，缩短开发周期。建模过程中特意保留了实物存在的铸造圆角、拔模斜度等工艺特征，没有做理想化的直角简化，确保模型与实际加工工艺的匹配度，避免后续生产时出现工艺无法实现的问题。
