KIPP系列分度柱塞锁紧定位构件

在工装夹具、非标自动化生产线、机床加工工位的定位环节里，这类分度柱塞是解决工位快速切换、工件重复定位锁紧的核心基础构件，日常接触的焊接工装、装配治具、多工位回转工作台的定位节点，都能看到这类构件的应用。不同于普通的圆柱定位销，这款分度柱塞自带弹性锁紧结构，不需要额外搭配紧固件就能完成插入后的位置锁定，拔出时仅需按压顶部的帽状结构就能解锁，操作动作可以单手完成，在需要频繁切换定位位置的工位上，能大幅减少装夹辅助时间。

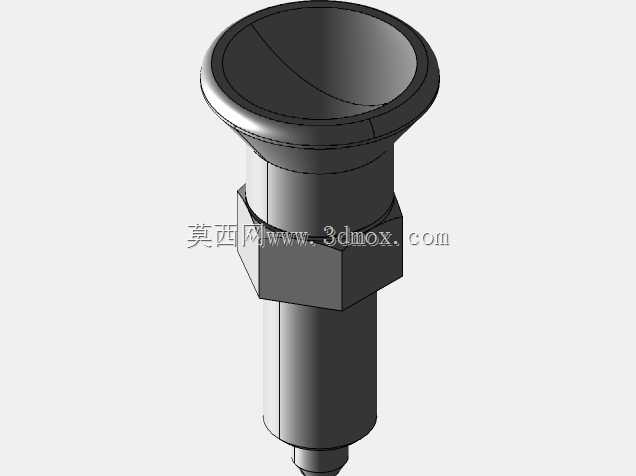

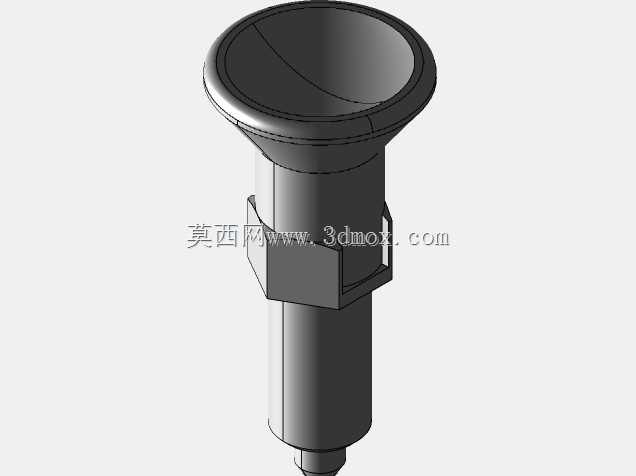

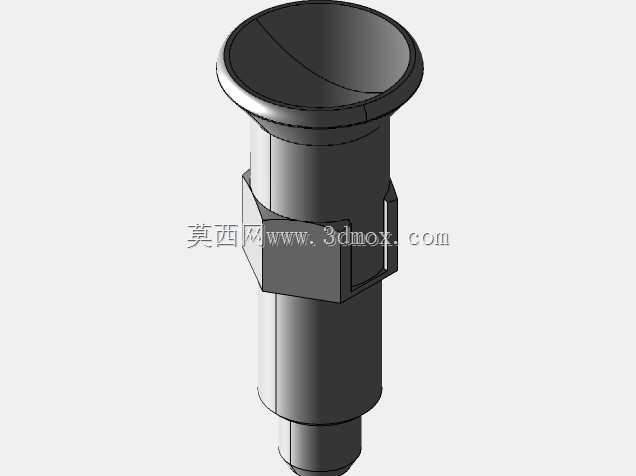

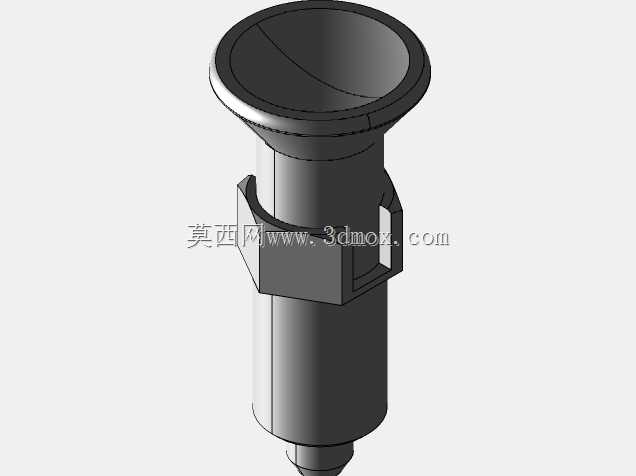

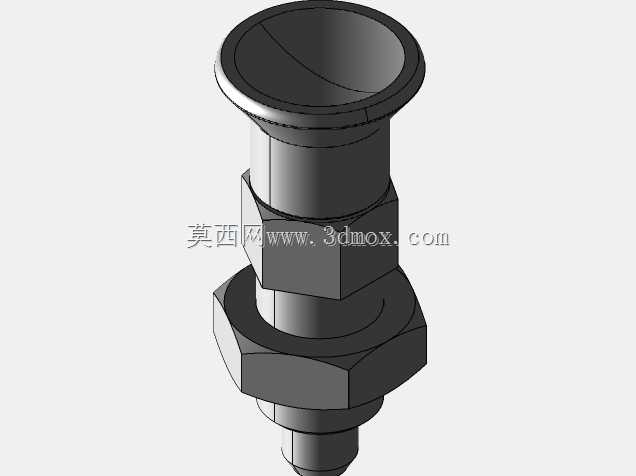

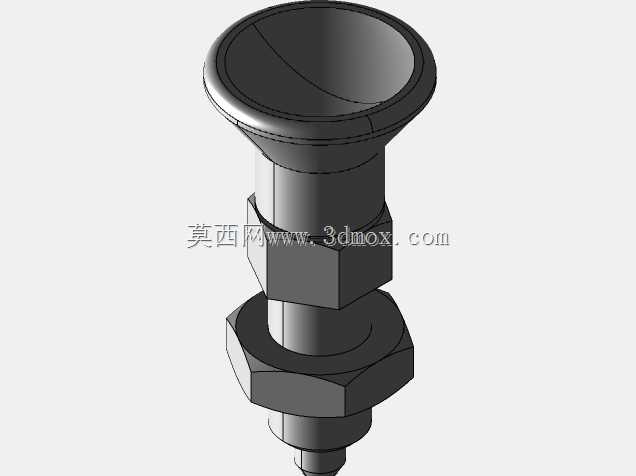

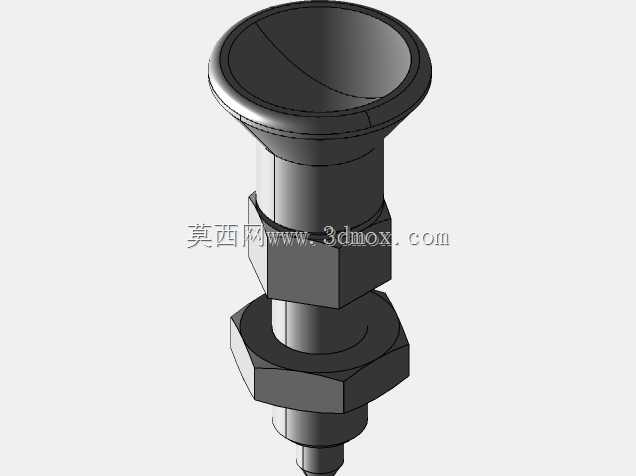

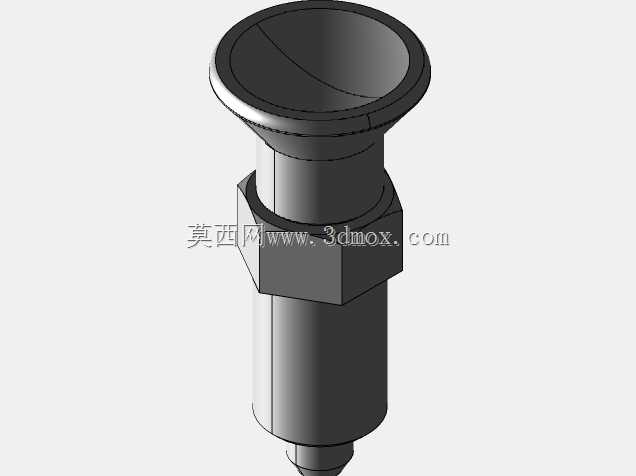

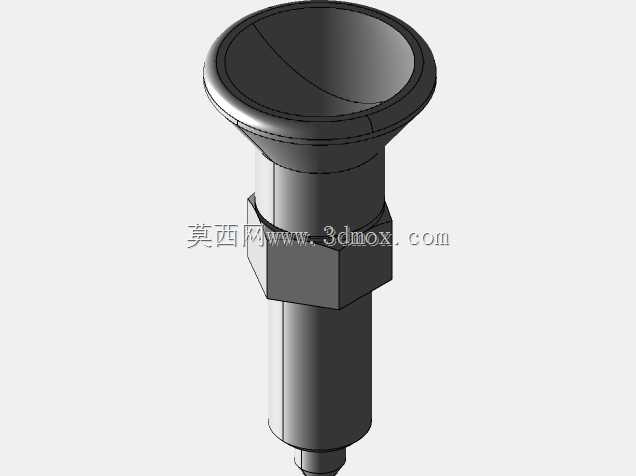

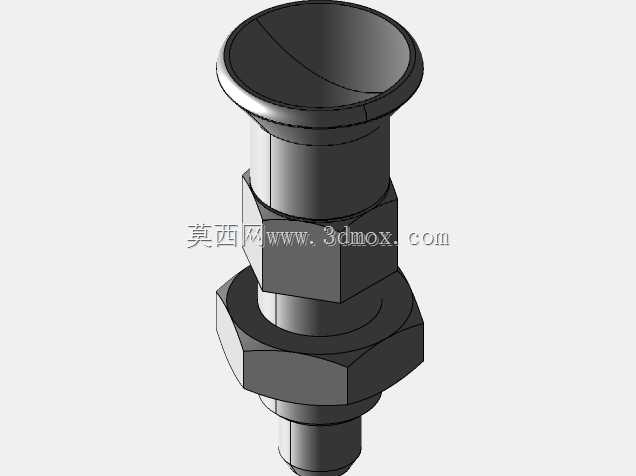

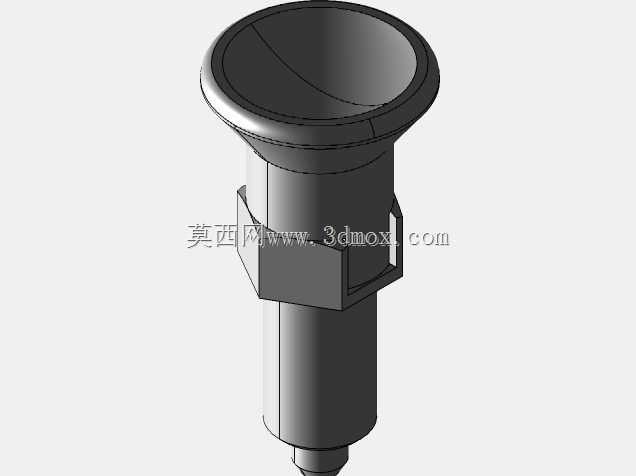

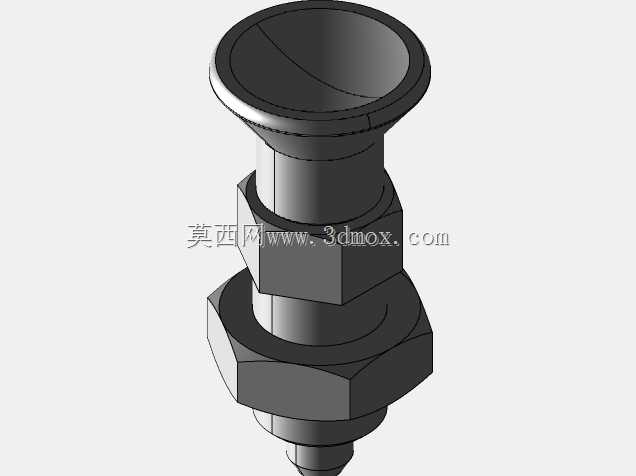

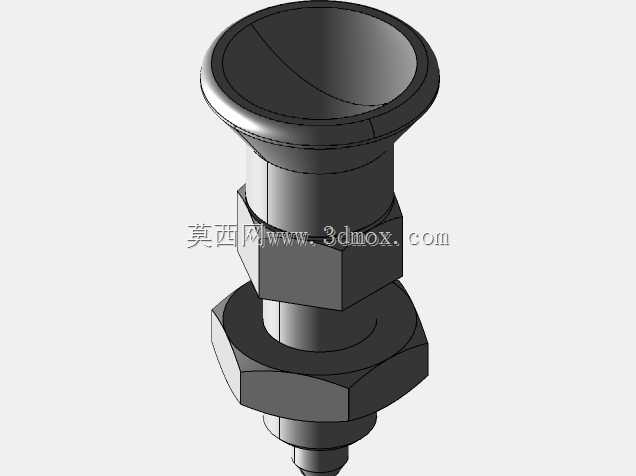

从结构设计逻辑来看，这款构件采用了三段式的外形布局，顶部的扩口压帽做了圆弧收边处理，边缘做了钝化倒角，操作人员按压时不会出现硌手的情况，压帽下方的六角台是整个构件的安装受力基准，安装时可以用普通开口扳手卡住这个六角面完成拧紧作业，不需要定制专用工装，适配车间常规的装配工具。六角台下方的外螺纹段是安装固定的核心结构，使用时可以直接在安装基板上加工对应规格的内螺纹孔，将柱塞拧入后通过两个薄型锁紧螺母背紧，就能固定柱塞的伸出长度，也可以根据安装板的厚度调整拧入深度，适配不同厚度的安装基材，从薄型铝板到厚型钢板的安装场景都能覆盖。

柱塞最下方的圆柱段是定位工作端，内部集成了弹簧与钢球锁紧结构，当柱塞插入对应的定位孔时，内部的弹簧会推动钢球卡入定位孔的环槽内，实现轴向的位置锁定，避免设备运行过程中因为振动出现柱塞回缩、定位失效的问题。这种球锁式的结构相比传统的销钉配合螺栓锁紧的方式，定位重复精度可以控制在0.02mm以内，完全满足普通机加工、装配工位的定位精度要求，而且磨损后仅需更换整个柱塞构件，不需要对安装基座做二次修复，后期维护成本更低。

从安装边界的角度考虑，这款柱塞的六角台对边尺寸、螺纹规格、柱塞杆直径都做了标准化的系列化设计，覆盖了不同负载等级的使用需求，小规格的型号可以用在小型电子装配治具上，大负载的型号可以用在重型焊接工装、大型回转工作台的定位节点上。安装时需要注意，定位孔的内径公差要控制在H7范围内，孔口要做15度的导入倒角，避免柱塞插入时钢球被孔口刮伤，影响锁紧的可靠性；柱塞的轴线要和定位孔的轴线保持同轴，偏心量不能超过0.1mm，否则会出现插入卡滞、锁紧不到位的情况。

在实际的设备设计选型过程中，这类分度柱塞常用来做回转盘的分齿定位、滑动导轨的档位锁定、可拆卸工装的快速定位，比如多工位的钻孔专机，回转工作台转动到对应工位后，分度柱塞弹出插入定位套，就能锁定工作台的位置，避免加工过程中工作台出现窜动；再比如可更换的夹具模板，通过两个分度柱塞做定位，不需要拧螺栓就能快速完成模板的更换，换型时间可以从原来的十几分钟缩短到几十秒。设计建模的时候，要重点关注六角台的避让空间，顶部压帽的按压行程要预留足够的操作空间，周围不能有其他构件遮挡，否则操作人员按压解锁的时候会出现干涉；螺纹段的长度要根据安装板的厚度选择，要保证两个锁紧螺母都能完全啮合，同时柱塞伸出的长度要匹配定位孔的深度，不能出现柱塞顶死或者插入深度不足的情况。

另外，这类构件的外露部分做了发黑防锈处理，在车间的常规工况下不会轻易生锈，适合在没有特殊防腐要求的普通工业环境下使用，如果是在潮湿或者有腐蚀性介质的场景，还可以选择不锈钢材质的同系列型号，不过对应的结构尺寸是完全一致的，建模的时候可以直接替换材质参数，不需要修改整体的装配尺寸。在做装配仿真的时候，要模拟柱塞的按压伸缩行程，验证解锁状态下柱塞的端部是否能完全退出定位孔，避免转动回转台的时候柱塞和定位套发生碰撞干涉，很多新手设计的时候容易忽略弹簧的行程余量，导致实际装配后柱塞无法完全缩回，出现工位切换卡滞的问题。
