带内部导流槽的剖视结构活塞

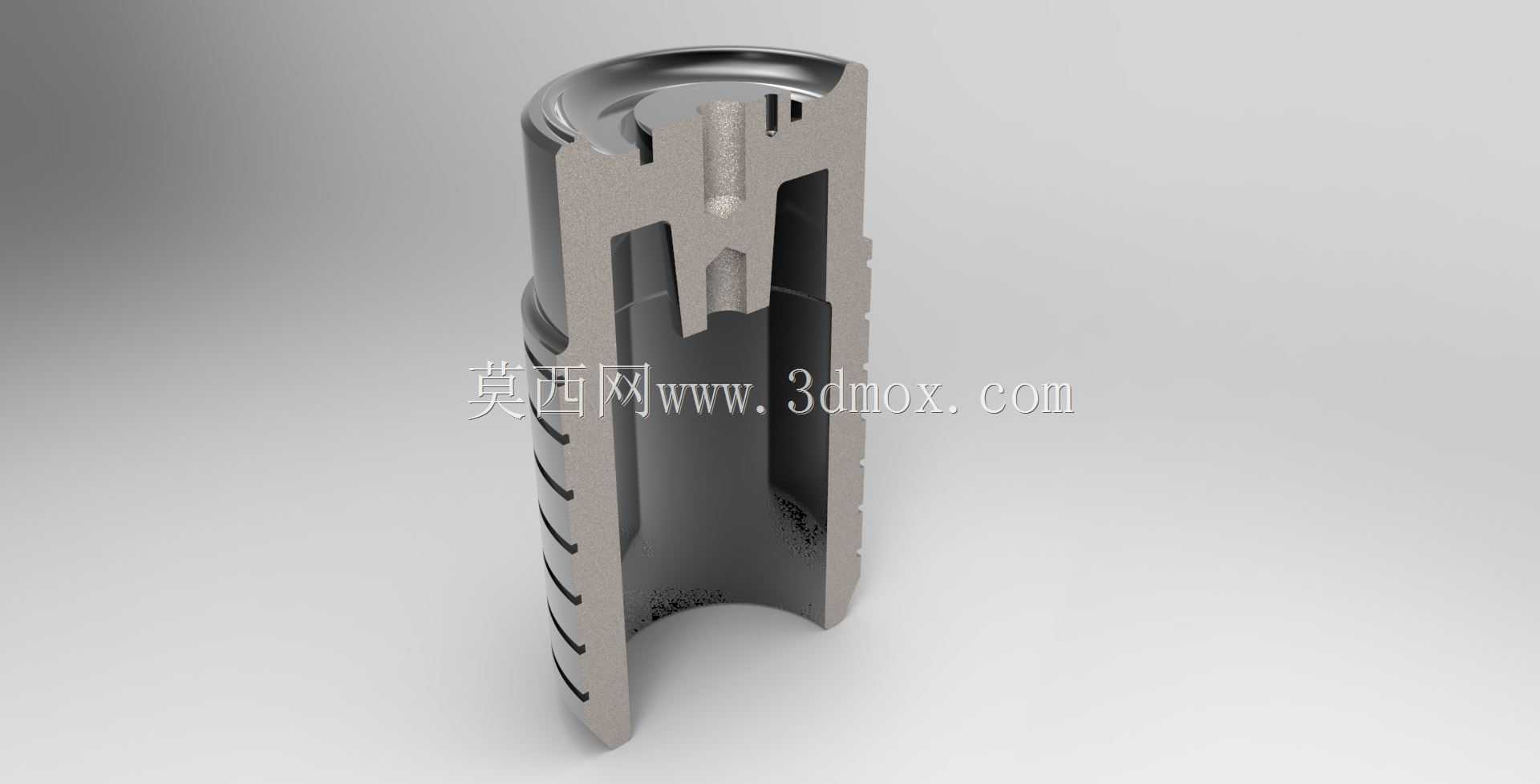

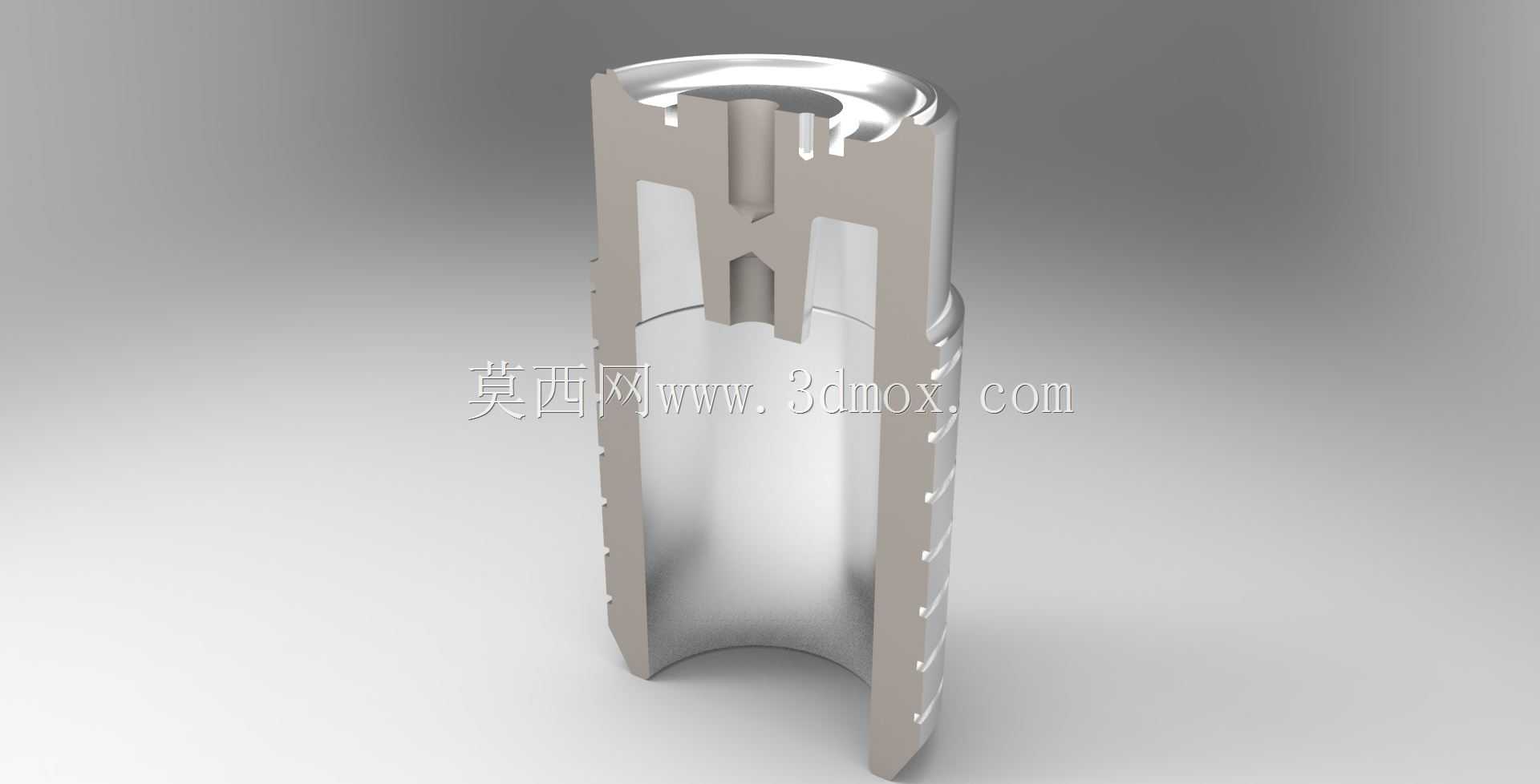

　　在往复式动力机械、流体增压设备的核心运动副中，活塞是直接完成能量转换、介质分隔的关键零件，其结构合理性直接决定整套设备的输出效率、密封寿命与运行稳定性。这款活塞采用半剖视结构呈现内部构造，从结构设计逻辑来看，外侧壁分布的多道环形槽为密封件安装位，可根据工作介质压力、温度等级适配不同材质的密封圈、导向环，既能够阻隔高压腔与低压腔的介质窜流，也能为活塞往复运动提供径向导向，避免运行过程中出现偏磨、卡滞问题。内部的异形导流通道是该结构的设计核心，不同于常规实心活塞的结构形式，中空带导流的设计一方面可以大幅降低活塞自身的运动惯量，减少曲柄连杆机构在往复换向过程中的惯性冲击，降低配套曲轴、连杆部件的疲劳载荷，

　　另一方面导流通道可引导冷却介质流经活塞内部，带走高温工况下活塞顶部积累的热量，避免活塞因长期高温出现热变形、材料强度下降的问题，适配更高负荷的持续运行工况。从安装边界来看，活塞的外径尺寸与配套缸体内径采用基孔制间隙配合，配合公差根据运行速度、密封件选型控制在合理区间，既保证运动过程无卡滞，也不会因间隙过大导致密封件过早磨损；活塞下端的连接位为销孔结构，用于与连杆小头进行铰接，销孔的同轴度、表面粗糙度直接影响连接销的受力均匀性，设计时需保证销孔轴线与活塞轴线垂直，避免运动过程中出现附加侧向力。在实际应用场景中，这类结构的活塞可适配中小排量的内燃机、往复式压缩机、液压增压缸等设备，在内燃机场景中，活塞顶部承接燃料燃烧产生的高压燃气推力，

　　通过连杆将推力传递给曲轴转换为旋转扭矩，外侧的环槽分别安装气环与油环，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳；在往复式压缩机场景中，活塞在缸体内做往复直线运动，配合进排气阀完成介质的吸入、压缩、排出过程，内部导流结构可引导冷却气流对活塞进行持续降温，适配长时间连续运行的工业增压工况。设计过程中需要重点考量活塞的壁厚分布，顶部承压区域适当增加壁厚以承受高频冲击载荷，侧壁区域在保证环槽安装强度的前提下尽量做等壁厚设计，避免加工过程中出现应力集中，同时也能让活塞受热时的膨胀量更均匀，减少冷热交变工况下的形变风险。活塞外圆的加工精度需要满足圆度、圆柱度要求，

　　表面粗糙度控制在适配密封件摩擦的区间，既降低运动过程中的摩擦阻力，也能减少密封件的磨损速率，延长整套密封组件的更换周期。不同于常规一体式实心活塞，这款带内部导流的中空活塞在轻量化、散热能力上有明显优势，适合对运动部件重量、持续运行温升有严格要求的设备场景，在三维建模过程中，需要重点还原外侧环槽的尺寸精度、内部导流通道的曲面过渡、下端销孔的位置公差，保证模型导入工程软件后可直接用于装配干涉检查、运动仿真模拟，验证活塞在整个行程中与缸体、连杆、气门等周边部件的间隙是否合理，避免实际加工装配后出现运动干涉问题。
