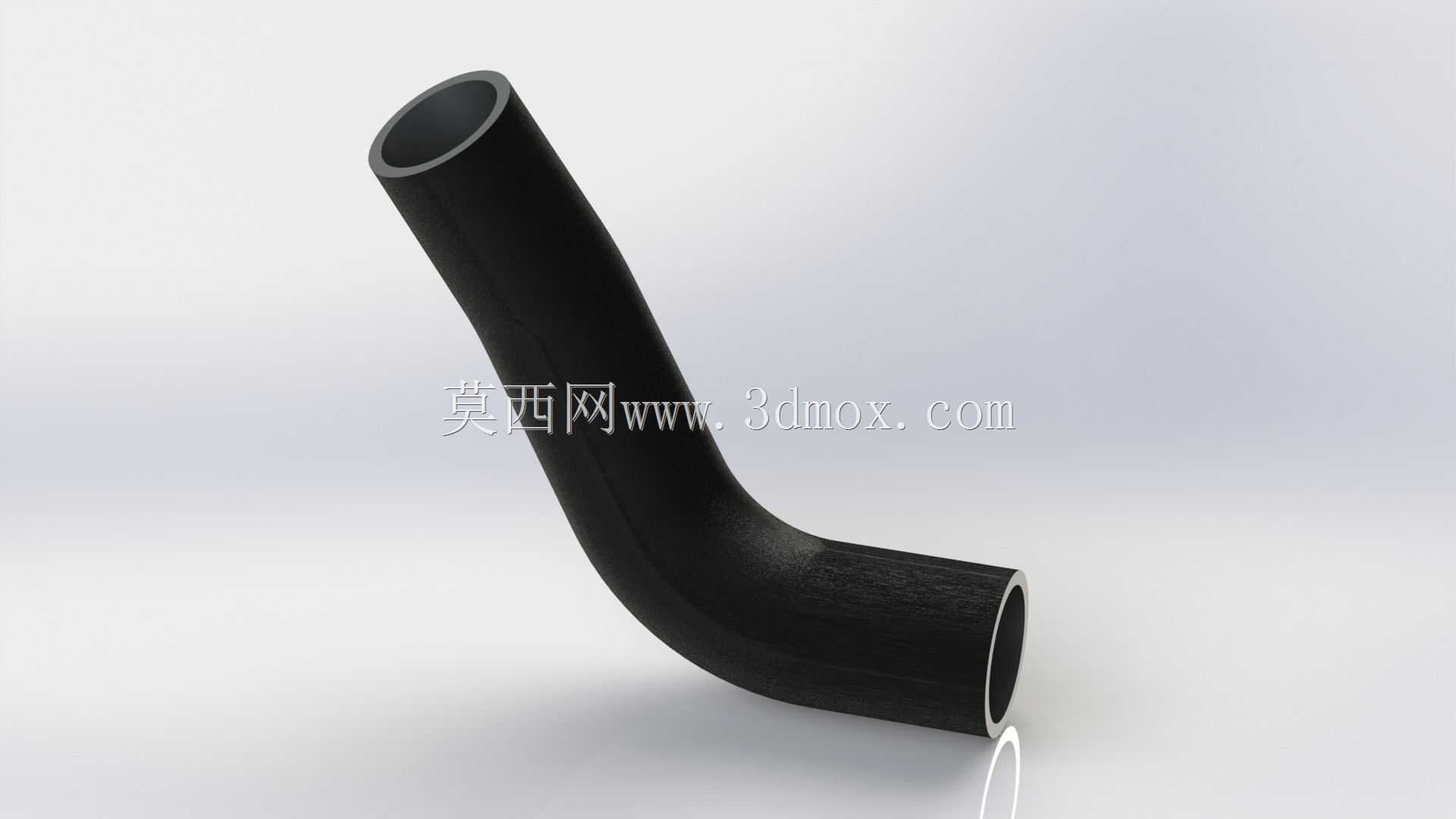

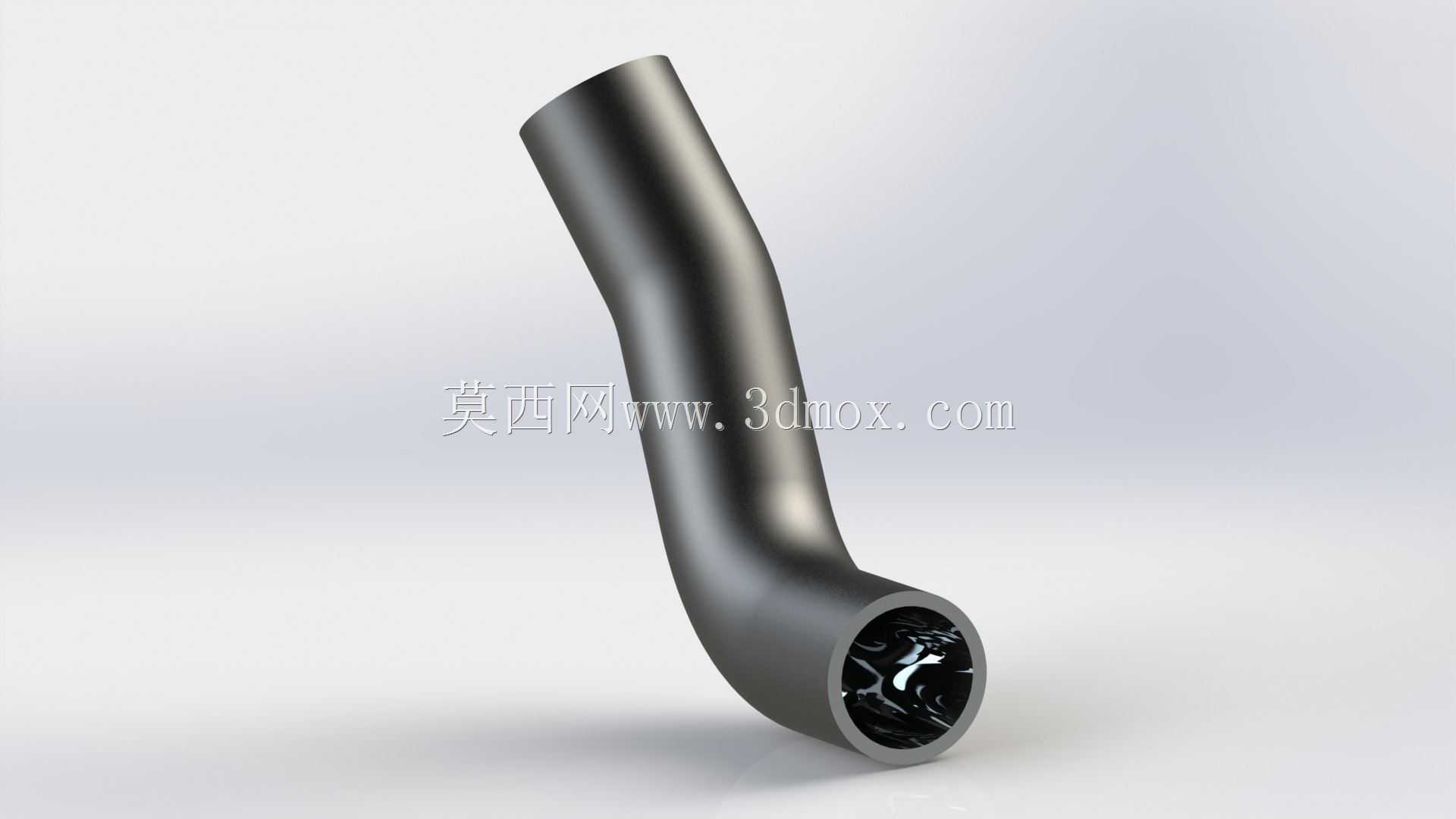

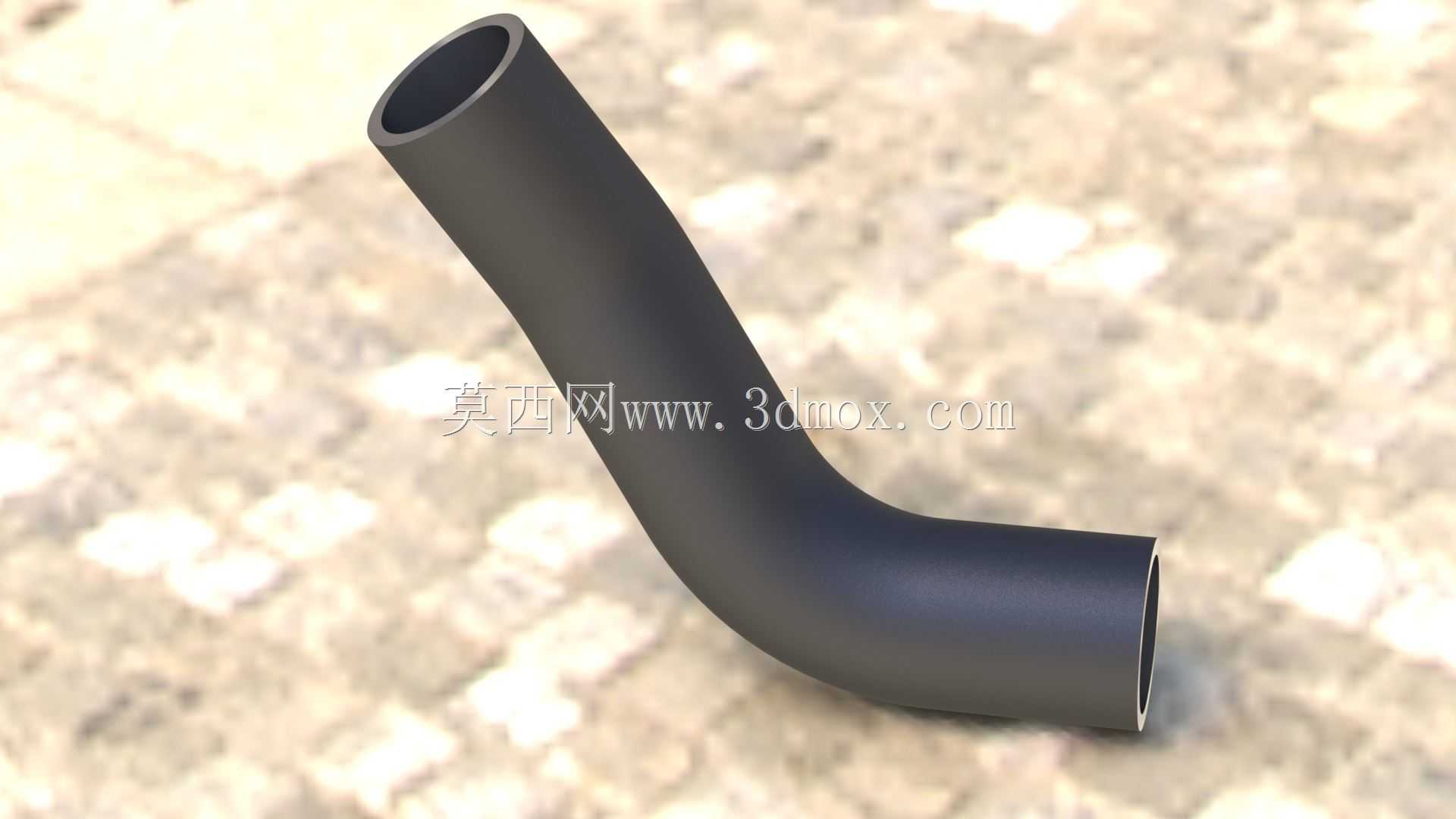

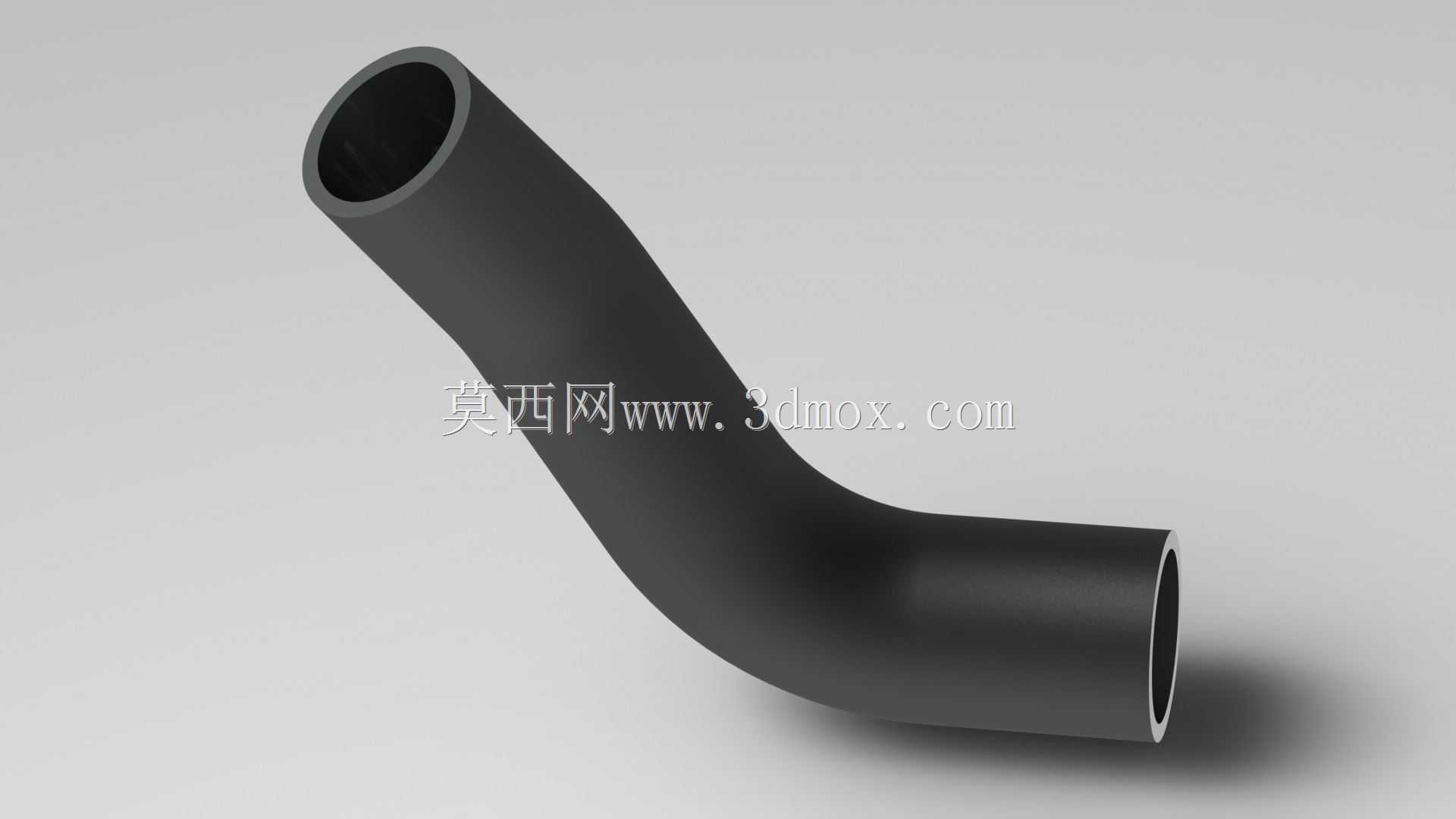

Mahindra车辆配套弯型散热器连接软管

　　在商用车冷却系统的管路布局中，这类弯型散热器软管承担着发动机缸体出水端与散热器进水腔之间的冷却液导流作用，是冷却回路中不可或缺的柔性连接部件。不同于硬管连接的刚性约束，橡胶材质的软管可以吸收车辆运行过程中发动机悬置产生的振动位移，避免管路连接处因长期交变应力出现开裂渗漏，同时还能补偿散热器与发动机之间的装配公差，降低总装环节的对位精度要求。

　　从结构形态来看，该软管采用大角度平滑弯弧设计，管身无急剧折角，内壁过渡顺滑，能够最大程度降低冷却液在管内流动的沿程阻力，避免局部涡流产生的气蚀风险，延长管路自身的使用寿命。管体两端为等径直筒接口，接口段预留了足够的卡箍安装位，安装时配合蜗轮蜗杆式喉箍锁紧，可在1.2bar左右的系统工作压力下保持可靠密封，不会因冷却液温度变化出现松脱泄漏。

　　设计这类管路时，首先需要确认两端连接点的空间相对坐标，结合机舱内周边零部件的避让边界确定弯弧的走向，既要保证管身不与周边的线束、支架、发动机壳体发生运动干涉，也要控制弯弧的曲率半径不小于管径的3倍，避免橡胶管在弯折状态下出现内壁塌陷、通流截面减小的问题。建模过程中需要先绘制两端接口的中心轨迹线，通过样条曲线拟合出平滑的空间弯转路径，再沿路径扫描生成管体实体，同时要注意管体壁厚的均匀性，常规车用散热器软管的壁厚控制在4-5mm区间，既可以保证足够的耐压强度，也能维持合适的弯曲柔性，不会因管壁过厚导致安装时弯折困难。

　　实际装车应用中，这类软管需要长期接触-40℃到120℃的工作温度区间，外层橡胶采用耐臭氧、耐老化的三元乙丙材质，中间层夹有高强度纤维编织增强层，内层采用耐冷却液腐蚀的专用橡胶配方，能够长期兼容乙二醇基防冻液，不会出现溶胀、脱层的问题。安装时需要注意管身的插入深度，两端接口要完全推至连接硬管的限位台阶处，卡箍的安装位置要避开软管端部的倒角区域，锁紧力矩控制在合理范围，既要保证密封足够，也不能因力矩过大压裂硬管接口或者切伤软管表层。

　　在冷却系统的日常维保中，这类软管属于需要定期检查的易损件，检查时要观察管身表面是否出现龟裂、鼓包、渗液的痕迹，如果发现橡胶硬化失去弹性，需要及时更换，避免行驶过程中软管爆裂导致冷却液泄漏，引发发动机过热故障。建模时还原这类软管的真实形态，不仅可以用于整车冷却系统的装配干涉校验，也能为后续的管路工装设计、卡箍选型提供准确的三维参考，确保设计阶段就能验证管路的装配可行性，减少样件试制阶段的反复修改，缩短整车零部件的开发周期。
