长条型可折叠门用支撑构件结构设计

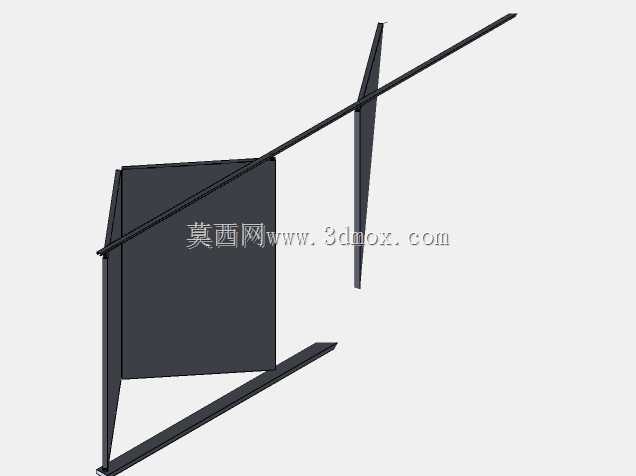

　　日常做商用空间隔断、工业设备防护舱、窄边柜体围护结构的折叠门设计时，很多工程师容易忽略长跨距折叠边条的形变问题——尤其是单扇折叠单元长度超过1.2米的场景，要是边条的截面惯性矩设计不足，反复折叠启闭两三个月就会出现边条下挠、拼接缝错位，甚至铰接位卡滞的问题。这次拆解的这款长条型折叠门构件，就是针对大跨距无地轨折叠门的受力需求做的结构优化，先从实际安装场景说，这类构件主要用在商铺横向折叠隔断、设备检修侧门、洁净车间柔性隔断的折叠门扇侧边，既承担门扇拼接时的密封压合受力，又要作为铰接件的安装基体，同时还要兼顾折叠过程中不会和相邻门扇、轨道吊件产生运动干涉。

　　从结构设计逻辑来看，这款构件采用了等截面长条型材构型，整体截面做了不对称的加强筋布局：靠近门扇密封胶条安装的一侧做了加厚的实体边，厚度控制在3.2mm，用来打自攻螺丝固定胶条和门扇面板，不会因为反复启闭的震动出现螺丝滑牙；靠近铰接位的一侧做了内凹的C型槽，槽口宽度刚好匹配标准的折叠门合页安装座，不需要现场打孔攻丝，直接把合页滑块卡进槽里就能调整安装位置，适配不同宽度的门扇分格。构件的两端都做了沉头安装孔，孔位距离端面的距离留了15mm的安装余量，既可以装端盖封堵型材切口，也能用来安装防撞缓冲垫，避免门扇折叠到极限位置时出现硬碰撞。

　　实际选型的时候要注意安装边界的匹配：这款构件的整体宽度是28mm，厚度是12mm，单根标准长度可以做到2.4米，要是做更高的门扇，拼接的时候要在拼接位加装隐形的对接衬套，衬套插入型材内腔的深度不小于80mm，用两个M4的紧定螺丝固定，避免拼接处出现错位台阶。安装的时候，构件和门扇面板的固定螺丝间距要控制在200-250mm之间，靠近铰接位的一侧螺丝可以适当加密到180mm间距，因为折叠过程中这个位置的交变受力最大，螺丝间距太大容易出现面板和构件脱开的问题。另外要注意，这款构件的铰接位安装槽是偏置设计的，折叠的时候门扇的转动半径比常规居中铰接的构件小12mm，做窄边折叠门的时候可以利用这个特性缩小门扇之间的预留缝隙，提升整体的密封性能，尤其是做有防尘、隔温需求的设备防护门时，更小的转动半径意味着密封胶条的压缩量可以做得更均匀，不会出现局部缝隙过大漏风漏尘的问题。

　　从受力特性来说，这款构件的截面形心靠近密封侧，当门扇处于关闭状态承受横向风压或者外力碰撞时，受力点刚好靠近截面的惯性矩主轴，最大形变位置出现在构件长度方向的中点，按照2米的安装跨距计算，承受120N的横向均布载荷时，中点形变量不超过1.2mm，完全满足商用隔断门的刚度要求，不会因为形变导致门扇开关卡滞。做三维建模的时候要注意，构件两端的沉头孔是同轴设计的，装配的时候要和端盖的定位凸台做间隙配合，配合间隙控制在0.1mm以内，避免端盖安装后出现歪斜影响美观；C型槽的内部尺寸要留0.2mm的公差，保证合页滑块可以在槽内顺畅滑动，调整位置的时候不会出现卡滞，同时滑块和槽壁的间隙不能太大，不然会导致铰接位松动，门扇关闭后出现晃动。另外在做折叠运动仿真的时候，要重点校验构件在门扇折叠到90度、180度两个极限位置时，和相邻构件、吊轮支架的间隙，最小间隙不能小于3mm，避免加工和安装误差导致运动干涉，尤其是多扇联动的折叠门，每根构件的尺寸一致性要控制在0.5mm以内，不然累计误差会导致最后一扇门无法正常闭合。

　　很多新手设计师做折叠门的时候，习惯随便选通用的矩形型材做侧边构件，往往没考虑铰接位的安装需求和受力方向，要么是合页安装突出型材表面影响美观，要么是截面刚度不够用久了变形，这款专门针对折叠门场景优化的构件，把安装槽、密封边、固定孔位都做了集成设计，不需要后期二次加工，既能减少现场安装的工作量，也能提升整体结构的可靠性，不管是做商用空间的玻璃折叠隔断，还是工业设备的金属防护折叠门，都能匹配对应的安装需求，建模的时候只要按照实际的门扇分格长度调整构件的总长，匹配对应的合页、吊轮、密封胶条配件，就能快速完成整套折叠门的结构设计，减少重复建模的工作量。
